SB-8ES0A8A8L34S

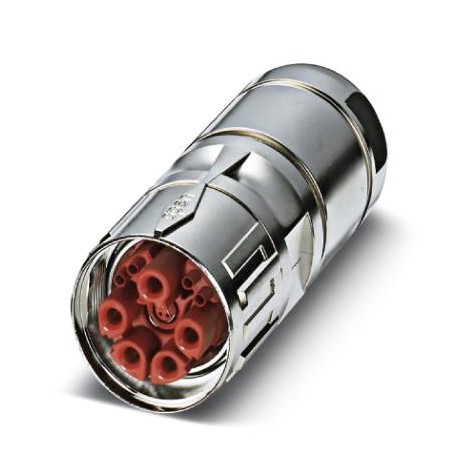

SB-8ES0A8A8L34S 1105746 PHOENIX CONTACT Cable connector, straight long, shielded: yes, SPEEDCON interlock, M..
$0.00米ドル
3210 在庫あり
主な仕様
GTIN:4063151003654
注文キー:1105746
（図面）:• The connector warms up in normal operation. Depending on the ambient conditions, the surface of the connector can continue to warm up. In this case, the user is responsible for posting warnings (e.g. DIN EN ISO 13732-1:2008-12).
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4063151003654 |
| 注文キー | 1105746 |
| （図面） | • The connector warms up in normal operation. Depending on the ambient conditions, the surface of the connector can continue to warm up. In this case, the user is responsible for posting warnings (e.g. DIN EN ISO 13732-1:2008-12). |
| 梱包単位 | 1 |
| ETIM 5.0 (eCl@ss) | EC002635 |
| 関税番号 | 85366990 |
| 安全に関する注意事項（図面） | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| REACh SVHC（ケーブルシールデータ） | Lead 7439-92-1 |
| eCl@ss 8.0 (分類) | 27440102 |
| eCl@ss 9.0 (分類) | 27440103 |
| ケーブル径（ハウジングデータ） | 20.5 mm ... 26.5 mm |
| シーリング材（ハウジングデータ） | FKM |
| eCl@ss 10.0.1 (分類) | 27440102 |
| ねじの種類（絶縁体のデータ） | M40 |
| 追加テキスト（基準と規制） | for max. connection cross section |
| ロックの種類（絶縁体のデータ） | SPEEDCON locking |
| ハウジング材質（絶縁体のデータ） | Turned parts: copper zinc alloy (CuZn), die-cast parts: zinc (GD-Zn) |
| 汚染の程度（基準と規制） | 3 |
| 定格サージ電圧（規格・規制） | 6 kV |
| 過電圧カテゴリー（規格および規制） | III |
| 回転方向（規格・規則） | Standard |
| 電源接点の定格電圧（規格・規制） | 630 V AC |
| 電源接点の定格電流（規格および規制） | 70 A |
| 電源接点の接触径（規格・規制） | 3.6 mm |
| 定格電圧（II/3）電源接点（規格および規制） | 850 V DC |
| 信号接点の接触径（規格・規則） | 1 mm |
| 定格電圧（III/3）電源接点（規格および規制） | 630 V AC |
| 定格電圧（III/3）信号接点（規格および規制） | 500 V |
| 保護等級（プラグ挿入時）（絶縁体のデータ） | IP68/IP69K |
| 電源接点のリッツ線断面積の最大値（規格および規制） | 16 mm² |
| 電源接点のリッツ線断面積の最小値（規格および規制） | 1 mm² |
| 25℃における各信号接点の定格電流（規格および規制） | 8 A |
| 信号接点のリッツ線断面積の最大値（規格および規制） | 1.5 mm² |
| 信号接点のリッツ線断面積の最小値（規格および規制） | 0.06 mm² |
製品説明
Cable connector, long straight, shielded: yes, SPEEDCON lock, M40, number of poles: 0+4+4+PE, no data element, contact type: female connector, crimp connection, cable diameter range: 20.5 mm ... 26.5
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawingPin version: dimension A = 4.05 mm, socket version: dimension A = 0.4 mm
