SB-8ESSA8A8L34SX

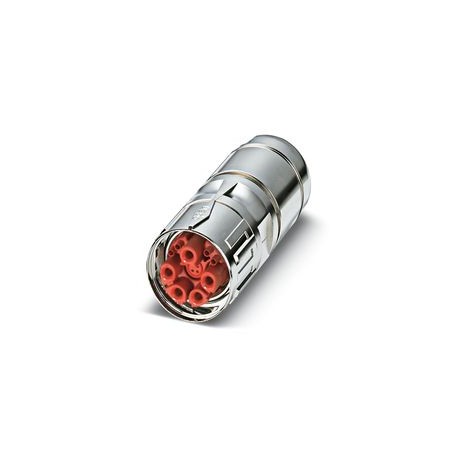

SB-8ESSA8A8L34SX 1244860 PHOENIX CONTACT M40, Cable connector, series: SB, long straight, shielded: yes, SPE..
$111.21米ドル
138 在庫あり
主な仕様
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
注記:for max. connection cross section
コーディング:Signal, coding 1
一般的な:Crimp contacts, 8 x Ø 1 mm, 5 x Ø 3.6 mm, order separately
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| 注記 | for max. connection cross section |
| コーディング | Signal, coding 1 |
| 一般的な | Crimp contacts, 8 x Ø 1 mm, 5 x Ø 3.6 mm, order separately |
| 応用 | Hybrid |
| ヘッドデザイン | Socket |
| 安全に関する注意事項 | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| ねじの種類 | M40 |
| 製品タイプ | Circular connector (cable-side) |
| 定格電圧 | 630 V AC |
| シール材 | FKM |
| ロックの種類 | SPEEDCON |
| ハウジング材質 | Turned parts: copper zinc alloy (CuZn), die-cast parts: zinc (GD-Zn) |
| 接続方法 | Crimp connection |
| 接続プロファイル | 8+4+PE |
| 汚染度 | 3 |
| 設置高さ | 2000 m |
| ポジション数 | 13 |
| Pgねじ接続 | none |
| 定格サージ電圧 | 6 kV |
| 過電圧カテゴリー | III |
| 回転方向 | Standard |
| 接点スイッチングタイプ | Socket |
| ケーブル外径 | 20.5 mm ... 26.5 mm |
| 定格電流電源接点 | 70 A |
| コンタクト径 データコンタクト | 1 mm |
| 接点直径電源接点 | 3.6 mm |
| 周囲温度（動作） | -40 °C ... 115 °C (see derating curve) |
| 接点直径信号接点 | 1 mm |
| 保護等級（プラグイン時） | IP68/IP69K |
| 感電に対する保護 | IEC 61984 |
| 信号接点あたりの公称電流 | 8 A |
| 定格電圧（II/3）電源接点 | 850 V DC |
| 定格電圧（III/3）電源接点 | 630 V AC |
| 定格電圧（III/3）信号接点 | 500 V |
| 25°Cでのデータ接点あたりの定格電流 | 8 A |
| リッツ線断面積電力接点最大。 | 16 mm² |
| リッツ線断面積電力接点最小。 | 1 mm² |
| リッツ線断面積データ接点最大。 | 1.5 mm² |
| リッツ線断面積 データ接点最小。 | 0.06 mm² |
| リッツ線断面積信号接点最大。 | 1.5 mm² |
| リッツ線断面積信号接点最小。 | 0.06 mm² |
製品説明
M40, Plug connector. for cables
