SFP 1-15/120AC

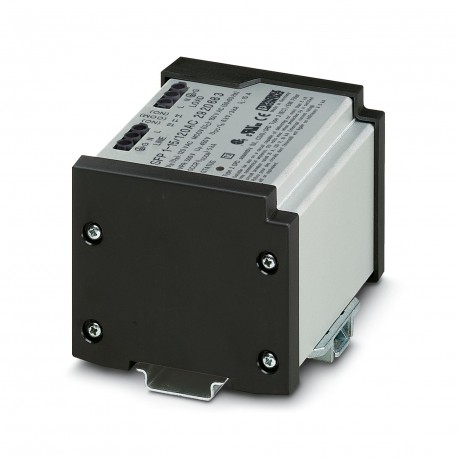

SFP 1-15/120AC 2920683 PHOENIX CONTACT EMC filter surge protection device
$0.00米ドル
3798 在庫あり
主な仕様
GTIN:4046356158565
注文キー:2920683
（一般的な）:1 kA AC (IT)
カタログページ:Page 185 (C-4-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356158565 |
| 注文キー | 2920683 |
| （一般的な） | 1 kA AC (IT) |
| カタログページ | Page 185 (C-4-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| （接続データ） | N-G |
| 関税番号 | 85363010 |
| （周囲条件） | silver |
| （保護回路） | 1 A DC (48 V DC) |
| 容量（LN）（一般） | 1 µF ±10 % |
| 容量（L-PE）（一般） | 2.2 nF ±20 % (Y2-250 V) |
| タイプ（周囲条件） | DIN rail module, one-piece |
| 容量（L-PEN）（一般） | 2.2 nF ±20 % (Y2-250 V) |
| 色（周囲条件） | black |
| 応答時間 tA (一般) | ≤ 25 ns |
| SPDタイプ（接続データ） | 2CA |
| 深さ（主要な商業データ） | 79 mm |
| 幅（主要商業データ） | 112 mm |
| ENタイプ（周囲条件） | T3 |
| 高さ（主要商業データ） | 86.6 mm |
| 公称電圧 UN（一般） | 120 V AC (TN) |
| （インジケーター/リモート信号） | 4.5 lbf-in. ... 5.5 lbf-in. |
| 複合波UOC（一般） | 6 kV (3 kA) |
| 公称周波数 fN (一般) | 50 Hz (60 Hz) |
| 残留電流IPE（一般） | ≤ 0.6 mA |
| 定格負荷電流 IL（一般） | 15 A (50 °C) |
| 保護等級（寸法） | IP20 |
| ネジ山（保護回路） | M2 |
| UT(LN)におけるTOV挙動（一般） | 175 V AC (5 s / withstand mode) |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| UT(L-PE)におけるTOV挙動（一般） | 208 V AC (5 s / withstand mode) |
| UT(N-PE)におけるTOV挙動（一般） | 1200 V AC (200 ms / safe failure mode) |
| 公称周波数（接続データ） | 50/60 Hz |
| 入力減衰aE、対称（一般） | 20 dB (≥ 100 kHz / 50 Ω) |
| 最大必要バックアップヒューズ（一般） | 20 A (MCB B/general purpose) |
| 保護モード（接続データ） | L-N |
| ポート数（周囲条件） | Two |
| 1個あたりの重量（梱包を除く） | 571.280 g |
| ハウジング材質（周囲条件） | Aluminum |
| 入力減衰aE、非対称（一般） | 30 dB (≥ 1 MHz / 50 Ω) |
| 基準試験電圧UREF（一般） | 132 V AC |
| 被覆剥き長さ（保護回路） | 7 mm |
| 電圧保護レベルアップ（一般） | ≤ 0.45 kV |
| 接続方法（保護回路） | Pluggable screw connection |
| 動作電流（保護回路） | 100 mA AC ... 1 A AC |
| 動作電圧（保護回路） | 12 V AC ... 250 V AC |
| PCの待機時消費電力（一般） | ≤ 7.5 VA (at UREF) |
| 締め付けトルク（保護回路） | 0.25 Nm |
| 最大連続電圧UC（一般） | 150 V AC |
| 保護モード（周囲条件） | L-N |
| スイッチング機能（保護回路） | PDT contact |
| 汚染度（周囲条件） | 2 |
| 放電耐性（UL仕様） | 820 kΩ |
| ポジション数（周囲条件） | 2 |
| ねじ山（インジケータ/リモート信号） | M3 |
| 配電システム（接続データ） | Single phase |
| 周囲温度（動作）（寸法） | -25 °C ... 70 °C |
| 短絡電流定格 ISCCR（一般） | 5 kA AC (TN/TT) |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| ストリップ長さ（インジケータ/リモート信号） | 8 mm |
| 接続方法（インジケータ/リモートシグナリング） | Screw terminal blocks |
| 公称放電電流In（接続データ） | 3 kA |
| 締め付けトルク（インジケーター/リモート信号） | 0.5 Nm ... 0.6 Nm |
| 導体断面積AWG（保護回路） | 26 ... 16 |
| 国固有の使用環境（周囲条件） | USA, CN, BR |
| 公称放電電流 In(8/20) µs (一般) | 3 kA |
| 導体断面積（保護回路） | 0.14 mm² ... 1.5 mm² |
| サージ保護障害メッセージ（周囲条件） | Optical, remote indicator contact |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 70 °C |
| 導体断面積がフレキシブル（保護回路） | 0.14 mm² ... 1.5 mm² |
| 短絡電流定格（SCCR）（接続データ） | 5 kA |
| 電圧保護定格 VPR (LG) (接続データ) | 500 V |
| 電圧保護定格 VPR (LN) (接続データ) | 500 V |
| 電圧保護定格 VPR (NG) (接続データ) | 500 V |
| 導体断面積 AWG (インジケータ/リモート信号) | 14 ... 10 |
| 導体断面実線（表示器/遠隔信号） | 2.5 mm² ... 6 mm² |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 導体断面積がフレキシブル（表示器/遠隔信号） | 2.5 mm² ... 4 mm² |
| 最大連続動作電圧MCOV（LG）（接続データ） | 150 V AC |
| 最大連続動作電圧MCOV（LN）（接続データ） | 150 V AC |
| 最大連続動作電圧MCOV（NG）（接続データ） | 150 V AC |
製品説明
Device protection, according to type 3/class III, with mains parasitic filter against high-frequency edging voltages, for single-phase power supply networks with separate N and PE (3-conductor system:
