SH-8EPC58A8LB1S

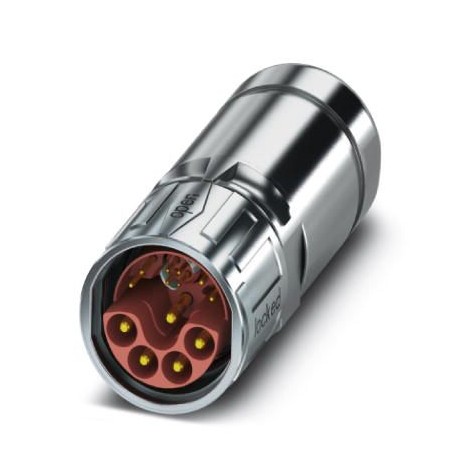

SH-8EPC58A8LB1S 1621533 PHOENIX CONTACT Cable connector
$0.00米ドル
3160 在庫あり
主な仕様
GTIN:4046356936569
注記:Made to Order (non-returnable)
注文キー:1621533
カタログページ:Page 114 (C-2-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356936569 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1621533 |
| カタログページ | Page 114 (C-2-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| （ケーブルシールデータ） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 関税番号 | 85366990 |
| コーディング（温度範囲） | N |
| 中国RoHS（ケーブルシールデータ） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（ケーブルシールデータ） | Lead 7439-92-1 |
| ケーブル径（ハウジングデータ） | 15 mm ... 18 mm |
| データレート（温度範囲） | 100 Mbps |
| （絶縁体のデータ） | IP68 |
| 用途（温度範囲） | Hybrid |
| 接点の種類（温度範囲） | Pin |
| 1個あたりの重量（梱包を除く） | 130.800 g |
| 絶縁体材質（温度範囲） | PA 6.6 |
| ポジション数（温度範囲） | 13 |
| 定格サージ電圧（温度範囲） | 1.5 kV |
| ねじの種類（絶縁体のデータ） | M23 |
| 接点接続方式（温度範囲） | Crimp connection |
| ロックの種類（絶縁体のデータ） | SPEEDCON locking |
| ハウジング材質（絶縁体のデータ） | Metal |
| 接点径、データ接点（温度範囲） | 0.8 mm |
| データ接点の公称電圧（温度範囲） | 50 V |
| 周囲温度（動作）（主要商業データ） | -40 °C ... 130 °C |
| 電源接点の接触径（温度範囲） | 2 mm |
| 定格電圧（II/3）電源接点（温度範囲） | 850 V DC |
| 定格電圧（III/3）データ接点（温度範囲） | 50 V |
| 信号接点の接触径（温度範囲） | 1 mm |
| 定格電圧（III/3）電源接点（温度範囲） | 630 V AC |
| 定格電圧（III/3）信号接点（温度範囲） | 50 V |
| 挿入/引き抜きサイクル機械（温度範囲） | 100 |
| 25°Cでのデータ接点あたりの公称電流（温度範囲） | 3.6 A |
| 25°Cでの電源接点あたりの公称電流（温度範囲） | 30 A |
| 25°Cにおける信号接点あたりの公称電流（温度範囲） | 8 A |
| リッツ線断面積、データ接点、最大（温度範囲） | 0.5 mm² |
| リッツ線断面積、データ接点、最小（温度範囲） | 0.08 mm² |
| 電源接点のリッツ線断面積最大（温度範囲） | 4 mm² |
| 電源接点のリッツ線断面積最小（温度範囲） | 0.25 mm² |
| 信号接点のリッツ線断面積最大（温度範囲） | 1 mm² |
| 信号接点のリッツ線断面積最小（温度範囲） | 0.06 mm² |
| 保護等級（プラグ挿入時）（絶縁体のデータ） | IP67 |
製品説明
M23, Cable connector, SH, long straight, shielded: yes, SPEEDCON, No. of poles: 4+4+4+PE / 3+N+PE, Direction of rotation: Standard, contact type: Male, Crimped connection, cable diameter range: 15 mm
