SH-8EPC58A9LB3S

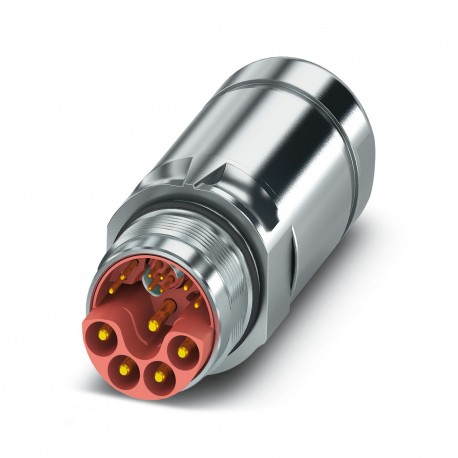

SH-8EPC58A9LB3S 1621551 PHOENIX CONTACT Coupler connector
$0.00米ドル
3084 在庫あり
主な仕様
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
注記:Order information: Crimp contacts, 4x Ø 0.8 mm, 4x Ø 1 mm, 5x Ø 2 mm, order separately
コーディング:N
データレート:100 Mbps
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| 注記 | Order information: Crimp contacts, 4x Ø 0.8 mm, 4x Ø 1 mm, 5x Ø 2 mm, order separately |
| コーディング | N |
| データレート | 100 Mbps |
| 応用 | Hybrid |
| ヘッドデザイン | Pin |
| 安全に関する注意事項 | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| ねじの種類 | M23 |
| 製品タイプ | Circular connector (cable-side) |
| ロックの種類 | for standard and SPEEDCON interlock |
| 記事の改訂 | 10 |
| ハウジング材質 | Turned parts: copper zinc alloy (CuZn), die-cast parts: zinc (GD-Zn) |
| 接続方法 | Crimp connection |
| 接続プロファイル | 4+4+4+PE / 3+N+PE |
| 注文情報: | Crimp contacts, 4x Ø 0.8 mm, 4x Ø 1 mm, 5x Ø 2 mm, order separately |
| 設置高さ | 2000 m |
| ポジション数 | 13 |
| Pgねじ接続 | none |
| 定格サージ電圧 | 6 kV |
| 回転方向 | Standard |
| 接点スイッチングタイプ | Pin |
| ケーブル外径 | 9 mm ... 12 mm |
| 断熱材 | PA 6.6 |
| 挿入/離脱サイクル | 100 |
| 定格電流電源接点 | 30 A |
| 定格電圧データ接点 | 50 V |
| コンタクト径 データコンタクト | 0.8 mm |
| 接点直径電源接点 | 2 mm |
| 周囲温度（動作） | -40 °C ... 115 °C (see derating curve) |
| 接点直径信号接点 | 1 mm |
| 保護等級（プラグイン時） | IP67 |
| 感電に対する保護 | IEC 61984 and VDE 0623 |
| 信号接点あたりの公称電流 | 8 A |
| 定格電圧（II/3）電源接点 | 850 V DC |
| 定格電圧（III/3）電源接点 | 630 V AC |
| 定格電圧（III/3）信号接点 | 50 V |
| 周囲温度（保管/輸送） | 15 °C ... 25 °C |
| 許容湿度（保管/輸送） | 50 % ... 65 % |
| 25°Cでのデータ接点あたりの定格電流 | 3.6 A |
| リッツ線断面積電力接点最大。 | 4 mm² |
| リッツ線断面積電力接点最小。 | 0.25 mm² |
| リッツ線断面積データ接点最大。 | 0.5 mm² |
| リッツ線断面積 データ接点最小。 | 0.08 mm² |
| リッツ線断面積信号接点最大。 | 1 mm² |
| リッツ線断面積信号接点最小。 | 0.06 mm² |
製品説明
M23, Plug-in coupling connector, SH, long straight, shielded: yes, for standard lock and SPEEDCON, No. of poles: 4+4+4+PE / 3+N+PE, Rotation direction: Standard, contact type: Male, Crimped connection
