SH-8EPD68A8LB2SX

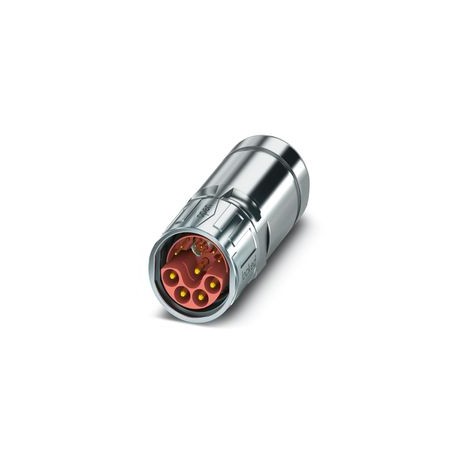

SH-8EPD68A8LB2SX 1238526 PHOENIX CONTACT M23, Cable connector, series: SH, long straight, shielded: yes, SPE..
$56.96米ドル
212 在庫あり
主な仕様
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
注記:Order information: Crimp contacts, 6x Ø 0.6 mm, 4x Ø 1 mm, 5x Ø 2 mm, order separately
一般的な:Crimp contacts, 6x Ø 0.6 mm, 4x Ø 1 mm, 5x Ø 2 mm, order separately
応用:Hybrid
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| 注記 | Order information: Crimp contacts, 6x Ø 0.6 mm, 4x Ø 1 mm, 5x Ø 2 mm, order separately |
| 一般的な | Crimp contacts, 6x Ø 0.6 mm, 4x Ø 1 mm, 5x Ø 2 mm, order separately |
| 応用 | Hybrid |
| 安全に関する注意事項 | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| ねじの種類 | M23 |
| 製品タイプ | Circular connector (cable-side) |
| ロックの種類 | SPEEDCON |
| ハウジング材質 | Metal |
| 接続プロファイル | 6+4+4+PE, 6-pos. data element |
| 操作上の注意 | The suitability for assembly must be checked when fully assigned with maximum wire cross sections. |
| 設置高さ | 2000 m |
| ポジション数 | 15 |
| Pgねじ接続 | none |
| 定格サージ電圧 | 6 kV |
| 接点スイッチングタイプ | Pin |
| ケーブル外径 | 12 mm ... 15 mm |
| 断熱材 | PA 6.6 |
| 挿入/離脱サイクル | 100 |
| 定格電流電源接点 | 30 A |
| 定格電圧データ接点 | 50 V |
| コンタクト径 データコンタクト | 0.6 mm |
| 接点直径電源接点 | 2 mm |
| 周囲温度（動作） | -40 °C ... 115 °C (see derating curve) |
| 接点直径信号接点 | 1 mm |
| 保護等級（プラグイン時） | IP67 |
| 感電に対する保護 | IEC 61984 and VDE 0623 |
| 信号接点あたりの公称電流 | 8 A |
| 定格電圧（II/3）電源接点 | 850 V DC |
| 定格電圧（III/3）電源接点 | 630 V AC |
| 定格電圧（III/3）信号接点 | 50 V |
| 25°Cでのデータ接点あたりの定格電流 | 2 A |
| リッツ線断面積電力接点最大。 | 4 mm² |
| リッツ線断面積電力接点最小。 | 0.25 mm² |
| リッツ線断面積データ接点最大。 | 0.25 mm² |
| リッツ線断面積 データ接点最小。 | 0.08 mm² |
| リッツ線断面積信号接点最大。 | 1 mm² |
| リッツ線断面積信号接点最小。 | 0.06 mm² |
製品説明
M23, Cable connector,series: SH, straight long, shielded: yes, SPEEDCON, No. of pos.: 6+4+4+PE, 6-pos. data element, contact connection type: Pin, cable diameter range: 12 mm ... 15 mm,Item is lead-fr
