在庫あり 注目商品
SLKK5-LA 24 RD/U-O

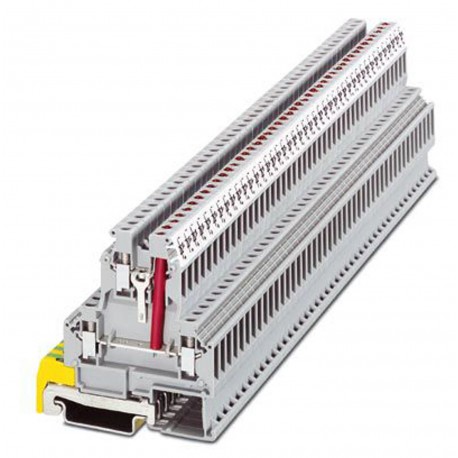

SLKK 5-LA 24 RD/U-O 0461021 PHOENIX CONTACT Component terminal block, Connection type: Screw connection, Cro..
$0.00米ドル
4017 在庫あり
主な仕様
:NS 35/15
色:gray
幅:6.2 mm
潜在能力:3
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| NS 35/15 | |
| 色 | gray |
| 幅 | 6.2 mm |
| 潜在能力 | 3 |
| 製品タイプ | Component terminal block |
| ねじ山 | M3 |
| 取り付けタイプ | NS 35/7,5 |
| 接地足 | Yes |
| 行数 | 3 |
| 公称電流 | 34 A |
| 公称電圧 | 500 V (Data is based on the dielectric strength of adjacent terminal blocks or of the DINg rail.) |
| サイドパネルを開く | Yes |
| 記事の改訂 | 04 |
| 剥ぎ取り長さ | 8 mm |
| 断面積AWG | 24 ... 10 (converted acc. to IEC) |
| 締め付けトルク | 0.6 ... 0.8 Nm |
| 汚染度 | 3 |
| 断熱材 | PA |
| 定格サージ電圧 | 6 kV |
| 最大負荷電流 | 34 A (with 4 mm² conductor cross section) |
| 過電圧カテゴリー | III |
| 公称断面積 | 4 mm² |
| 接続数 | 5 |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A3 |
| 導体断面積は剛性 | 0.2 mm² ... 4 mm² |
| レベルあたりの接続数 | 2 |
| 導体断面積が柔軟 | 0.2 mm² ... 4 mm² |
| 標準に準拠した接続 | IEC 60947-7-1 |
| UL 94準拠の難燃性評価 | V0 |
| 煙ガス毒性 NFPA 130 (SMP 800C) | passed |
| フレキシブル導体断面積[AWG] | 24 ... 10 (converted acc. to IEC) |
| 挿入ブリッジ付き断面、剛性 | 4 mm² |
| 表面燃焼性 NFPA 130 (ASTM E 162) | passed |
| 同じ断面積の2本の導体、ソリッド | 0.2 mm² ... 1 mm² |
| 挿入ブリッジ付きフレキシブル断面 | 2.5 mm² |
| 同じ断面積の2本の導体、フレキシブル | 0.2 mm² ... 1.5 mm² |
| 寒冷地における静的断熱材の適用 | -60 °C |
| 熱量測定による発熱量NFPA 130（ASTM E 1354） | 28 MJ/kg |
| 鉄道車両の防火（DIN EN 45545-2）R22 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26 | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) | passed |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 0.25 mm² ... 2.5 mm² |
| 相対断熱材温度指数（電気、UL 746 B） | 130 °C |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 0.25 mm² ... 4 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き | 0.25 mm² ... 1.5 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 0.5 mm² ... 1.5 mm² |
製品説明
Component terminal block, nom. voltage: 500 V, nominal current: 34 A, 1st and 2nd level, connection method: Screw connection, Rated cross section: 4 mm2, cross section: 0.2 mm2 - 4 mm2, mounting: NS 3
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
