SMKDS 1/ 5-3,5 BD:1-5

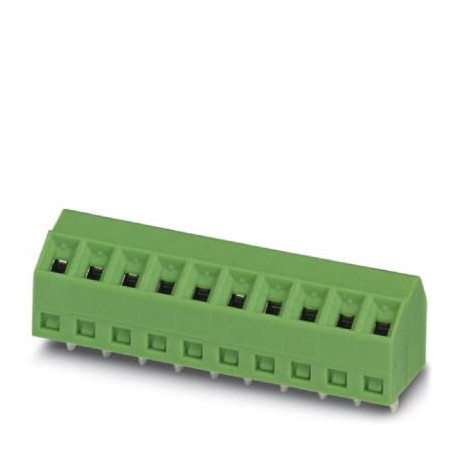

SMKDS 1/ 5-3,5 BD:1-5 1703513 PHOENIX CONTACT PCB terminal block
$0.00米ドル
4873 在庫あり
主な仕様
GTIN:4046356655729
注文キー:1703513
梱包単位:1
関税番号:85369010
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356655729 |
| 注文キー | 1703513 |
| 梱包単位 | 1 |
| 関税番号 | 85369010 |
| ねじ山（寸法） | M2 |
| ピッチ（主要商業データ） | 3.5 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 9.5 mm |
| ストリップ長さ（寸法） | 5 mm |
| 品目範囲（寸法） | SMKDS 1 |
| 公称電流IN（寸法） | 10 A |
| はんだピン表面（寸法） | |
| ポジション数（寸法） | 5 |
| ディメンションa（主要商業データ） | 14 mm |
| 定格電圧（II/2）（寸法） | 400 V |
| 幅 [ w ] (主要商業データ) | 18 mm |
| 高さ [ h ] (主要商業データ) | 13 mm |
| 長さ [ l ] (主要商業データ) | 10 mm |
| 公称断面積（寸法） | 1 mm² |
| 定格電圧（III/2）（寸法） | 200 V |
| 定格電圧（III/3）（寸法） | 160 V |
| 最大締め付けトルク（寸法） | 0.25 Nm |
| 穴径（主要商業データ） | 1.1 mm |
| 締め付けトルク、最小（寸法） | 0.22 Nm |
| はんだピン[P]（主要コマーシャルデータ） | 3.5 mm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 定格サージ電圧（II/2）（寸法） | 2.5 kV |
| 定格サージ電圧（III/2）（寸法） | 2.5 kV |
| 定格サージ電圧（III/3）（寸法） | 2.5 kV |
| 導体断面積 AWG 最大 (一般) | 16 |
| 導体断面積AWG最小値（一般） | 26 |
| 標準に準拠した接続（寸法） | EN-VDE |
| 標準に準拠した接続（接続データ） | EN-VDE |
| 同一断面積の2本の導体、最大実線（一般） | 0.5 mm² |
| 同一断面積の2本の導体、最小単線（一般） | 0.14 mm² |
| 同じ断面積の2本の導体、最大撚線（一般） | 0.2 mm² |
| 同じ断面積の2本の導体を撚り合わせた最小値（一般） | 0.14 mm² |
製品説明
Printed circuit board terminal, rated current: 10 A, sizing voltage (III/2): 200 V, nominal section: 1 mm², Number of potentials: 5, Number of rows: 1, Number of poles per row: 5, item family: SMKDS 1
