SMKDS 3/ 11 BK

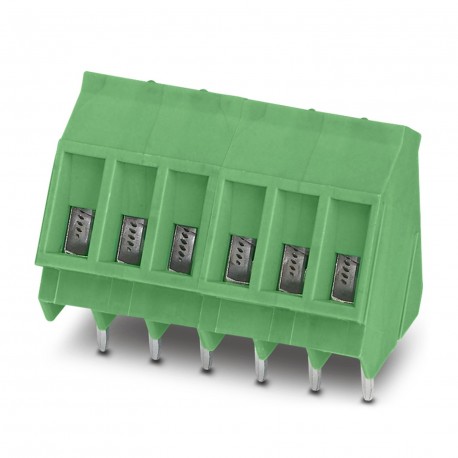

SMKDS 3/ 11 BK 1016016 PHOENIX CONTACT Terminal for printed circuit board, rated voltage: 400 V, pitch: 5 mm..
$0.00米ドル
4760 在庫あり
主な仕様
ステップ:5 mm
幅 [w]:55 mm
高さ [h]:22.5 mm
長さ [l]:16 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| ステップ | 5 mm |
| 幅 [w] | 55 mm |
| 高さ [h] | 22.5 mm |
| 長さ [l] | 16 mm |
| ピンのデザイン | Linear Pin Arrangement |
| 観察 | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| 剥離長さ | 8 mm |
| 工事 | Card terminal, alignable |
| 製品ライン | COMBICON Terminals M |
| 製品タイプ | Printed Circuit Board Terminal |
| 穴径 | 1.3 mm |
| 記事レビュー | 00 |
| 行数 | 1 |
| 全高 | 18 mm |
| 製品ファミリー | SMKDS 3 |
| カラー（ハウジング） | Black (9005) |
| 接続タイプ | Screw connection with traction capsule |
| 名目セクション | 2.5 mm² |
| 極数 | 11 |
| 接触材料 | Cu Alloy |
| 寸法図 | |
| 取り付けタイプ | Wave soldering |
| 寺院の寸法 | 0.9 x 0.9 mm |
| 締め付けトルク | 0.5 Nm ... 0.6 Nm |
| 包装の種類 | Boxed Packaging |
| 公称電流IN | 24 A |
| 公称電圧UN | 400 V |
| テスト仕様 | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| 断熱材 | PA |
| 溶接ピン長さ [P] | 4.5 mm |
| 潜在的な数 | 11 |
| AWG導体セクション | 24 ... 12 |
| 接続数 | 11 |
| 公称電圧（II/2） | 630 V |
| サイジング電圧（III/3） | 250 V |
| ドライブ形状：ネジ頭 | Longitudinal groove (L) |
| 剛性導体セクション | 0.2 mm² ... 4 mm² |
| 表面特性 | Malleable cast iron tinning |
| アプリケーションに関する注意事項 | For the safe connection of conductors, a defined torque must always be maintained. In particular, in two- and three-pole PCB terminals, the individual solder pin cannot control it at every point of contact. The terminal blocks therefore require assistance when connecting the conductors (manual fixing, bracketing in the housing). |
| 絶縁材料グループ | I |
| IEC 60112に準拠したCTI | 600 |
| フレキシブル導体部 | 0.2 mm² ... 2.5 mm² |
| 寸法電圧（III/2） | 400 V |
| 周囲温度（サービス） | -40 °C ... 100 °C (Based on current/derating load capacity curve) |
| 周囲温度（取り付け） | -5 °C ... 100 °C |
| 公称過渡電圧（II/2） | 4 kV |
| 絶縁電圧（II/2）の選定 | 630 V |
| 公称過渡電圧（III/2） | 4 kV |
| 公称過渡電圧（III/3） | 4 kV |
| 絶縁電圧（III/2）の選定 | 400 V |
| 絶縁電圧（III/3）の選定 | 250 V |
| 最小沿面距離線値（II/2） | 3.2 mm |
| 金属表面溶接部（上層） | Tin (4 - 8 μm Sn) |
| 最小沿面距離線値（III/2） | 3 mm |
| 最小沿面距離線値（III/3） | 3.2 mm |
| 電位あたりのはんだピンの数 | 1 |
| 過渡電圧（II/2）の寸法決定 | 4 kV |
| UL 94準拠の難燃性クラス | V0 |
| 過渡電圧の測定（III/2） | 4 kV |
| 過渡電圧の測定（III/3） | 4 kV |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 同じ断面積の2本の導体（剛性） | 0.2 mm² ... 1.5 mm² |
| 端子の金属表面（最上層） | Tin (4 - 8 μm Sn) |
| 空気の相対湿度（保管/輸送） | 30 % ... 70 % |
| 同じ断面積のフレキシブルな2本の導体 | 0.2 mm² ... 1.5 mm² |
| EN 60695-10-2に準拠したボール硬度試験温度 | 125 °C |
| 漏れ電流に対する耐性（DIN EN 60112（VDE 0303-11）） | CTI 600 |
| つま先キャップ付きフレキシブル導体セクション、プラスチックスリーブ付き | 0.25 mm² ... 2.5 mm² |
| つま先キャップ付きフレキシブル導体セクション、プラスチックスリーブなし | 0.25 mm² ... 2.5 mm² |
| 空気絶縁距離の最小値 - 不均一電界（II/2） | 3 mm |
| 空気絶縁距離の最小値 - 不均一電界（III/2） | 3 mm |
| 空気絶縁距離の最小値 - 不均質電界（III/3） | 3 mm |
| EN 60695-2-12に準拠したGWFI白熱フィラメントの可燃性番号 | 850 |
| EN 60695-2-13に準拠した白熱フィラメントの発火温度GWIT | 775 |
| 等断面積の2本の導体、つま先キャップ付きフレキシブル、プラスチックスリーブなし | 0.25 mm² ... 0.75 mm² |
| 同じ断面を持つ2本の導体、プラスチックスリーブ付きのTWINつま先キャップで柔軟 | 0.5 mm² ... 1.5 mm² |
製品説明
Terminal block for printed circuit board, nominal current: 24 A, nominal voltage (III/2): 400 V, nominal section: 2.5 mm², number of potentials: 11, number of rows: 1, number of poles per row: 11, fam
