SMSTB 2,5/12-ST-5,08 AU BD:9H

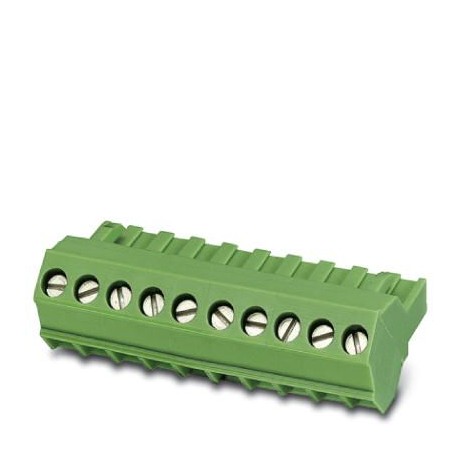

SMSTB 2,5/12-ST-5,08 AU BD:9H 1834821 PHOENIX CONTACT PCB connector, nominal current: 12 A, rated voltage (I..
$0.00米ドル
4693 在庫あり
主な仕様
GTIN:4055626002378
注文キー:1834821
梱包単位:1 pc
原産国:DE (Germany)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626002378 |
| 注文キー | 1834821 |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| ETIM 4.0（eCl@ss） | EC002638 |
| ETIM 5.0 (eCl@ss) | EC002638 |
| ETIM 6.0 (eCl@ss) | EC002638 |
| ETIM 7.0 (eCl@ss) | EC002638 |
| UNSPSC 13.2 (ETIM) | 39121409 |
| UNSPSC 18.0（ETIM） | 39121409 |
| UNSPSC 19.0 (ETIM) | 39121409 |
| UNSPSC 20.0（ETIM） | 39121409 |
| UNSPSC 21.0（ETIM） | 39121409 |
| 関税番号 | 85366990 |
| 最小注文数量 | 50 pc |
| ピッチ（主要商業データ） | 5.08 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| eCl@ss 4.0（分類） | 27260700 |
| eCl@ss 4.1 (分類) | 27260700 |
| eCl@ss 5.0 (分類) | 27260700 |
| eCl@ss 5.1 (分類) | 27260700 |
| eCl@ss 6.0 (分類) | 27260700 |
| eCl@ss 7.0 (分類) | 27440309 |
| eCl@ss 8.0 (分類) | 27440309 |
| eCl@ss 9.0 (分類) | 27440309 |
| 接続方法（寸法） | Screw connection with tension sleeve |
| 品目範囲（寸法） | SMSTB 2,5/..-ST |
| 公称電流IN（寸法） | 12 A |
| ポジション数（寸法） | 12 |
| ディメンションa（主要商業データ） | 55.88 mm |
| 幅 [ w ] (主要商業データ) | 60.96 mm |
| 高さ [ h ] (主要商業データ) | 15.5 mm |
| 長さ [ l ] (主要商業データ) | 25.6 mm |
| 公称断面積（寸法） | 2.5 mm² |
| 定格電圧（III/3）（寸法） | 250 V |
| 1個あたりの重量（梱包を除く） | 22.800 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 years |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 導体断面積 AWG 最大 (一般) | 12 |
| 導体断面積AWG最小値（一般） | 24 |
| 導体断面積（固体最大）（一般） | 2.5 mm² |
| 導体断面積（最小）（一般） | 0.2 mm² |
| 標準に準拠した接続（寸法） | EN-VDE |
| 導体断面積最大可とう性（一般） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.2 mm² |
| 標準に準拠した接続（接続データ） | EN-VDE |
| 同一断面積の2本の導体、最大実線（一般） | 1 mm² |
| 同一断面積の2本の導体、最小単線（一般） | 0.2 mm² |
| 同じ断面積の2本の導体、最大撚線（一般） | 1.5 mm² |
| 同じ断面積の2本の導体を撚り合わせた最小値（一般） | 0.2 mm² |
| 導体断面積はフレキシブル、フェルール付きプラスチックスリーブ最大（一般） | 2.5 mm² |
| 導体断面積はフレキシブル、フェルール付きプラスチックスリーブ付き最小（一般） | 0.25 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（一般） | 2.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなしの最小値（一般） | 0.25 mm² |
| 同じ断面積の2本の導体を撚り合わせたもの、フェルール付き、プラスチックスリーブなし、最大（一般） | 1 mm² |
| 同じ断面積の2本の導体を撚り合わせたもので、フェルール付き、プラスチックスリーブなし、最小（一般） | 0.25 mm² |
| 同じ断面積の2本の導体、フレキシブル、ツインフェルール付き、プラスチックスリーブ付き、最大（一般） | 1.5 mm² |
| 同じ断面積の2本の導体、フレキシブル、ツインフェルール付き、プラスチックスリーブ付き、最小（一般） | 0.5 mm² |
製品説明
Connector for printed circuit board, nominal section: 2.5 mm², color: green, nominal current: 12 A, nominal voltage (III/2): 320 V, contact surface: Gold, contact type: Female, number of potentials: 1
