SPC 5/ 9-STF-7,62

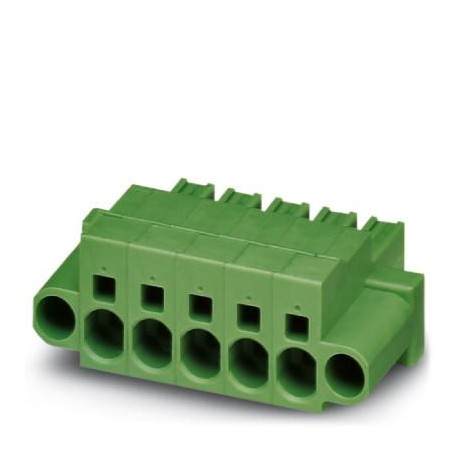

SPC 5/ 9-STF-7,62 1996197 PHOENIX CONTACT Printed-circuit board connector
$0.00米ドル
3214 在庫あり
主な仕様
GTIN:4046356037938
注記:Made to Order (non-returnable)
注文キー:1996197
カタログページ:Page 531 (C-1-2013)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356037938 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1996197 |
| カタログページ | Page 531 (C-1-2013) |
| 梱包単位 | 50 pc |
| 原産国 | IN (India) |
| （接続データ） | Cross section: 4 mm²; Length: 12 mm ... 15 mm |
| 関税番号 | 85366990 |
| 最小注文数量 | 50 pc |
| ピッチ（主要商業データ） | 7.62 mm |
| （基準および規制） | No hazardous substances above threshold values |
| ストリップ長さ（寸法） | 15 mm |
| （フェルールの仕様） | CUL |
| 接続方法（寸法） | Push-in spring connection |
| 品目範囲（寸法） | SPC 5/..-STF |
| 公称電流IN（寸法） | 41 A |
| 断熱材（寸法） | PA |
| ポジション数（寸法） | 9 |
| ディメンションa（主要商業データ） | 60.96 mm |
| 最大負荷電流（寸法） | 41 A |
| 定格電圧（II/2）（寸法） | 1000 V |
| 幅 [ w ] (主要商業データ) | 83.8 mm |
| 高さ [ h ] (主要商業データ) | 19.8 mm |
| 長さ [ l ] (主要商業データ) | 38.5 mm |
| 公称断面積（寸法） | 6 mm² |
| 定格電圧（III/2）（寸法） | 1000 V |
| 定格電圧（III/3）（寸法） | 1000 V |
| 1個あたりの重量（梱包を除く） | 47.500 g |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 絶縁材料グループ（寸法） | I |
| 定格サージ電圧（II/2）（寸法） | 6 kV |
| 定格サージ電圧（III/2）（寸法） | 8 kV |
| 定格サージ電圧（III/3）（寸法） | 8 kV |
| UL/CUL準拠の最大AWG（一般） | 8 |
| UL/CUL準拠の最小AWG（一般） | 24 |
| 導体断面積 AWG 最大 (一般) | 8 |
| 導体断面積AWG最小値（一般） | 24 |
| 導体断面積（固体最大）（一般） | 10 mm² |
| 導体断面積（最小）（一般） | 0.2 mm² |
| 標準に準拠した接続（寸法） | EN-VDE |
| 推奨圧着ペンチ（接続データ） | 1212034 CRIMPFOX 6 |
| 導体断面積最大可とう性（一般） | 6 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.2 mm² |
| UL 94準拠の難燃性評価（寸法） | V0 |
| 標準に準拠した接続（フェルールの仕様） | EN-VDE |
| UL 94準拠の難燃性評価（フェルールの仕様） | V0 |
| DIN 46228‑1（接続データ）に準拠した絶縁カラーなしのフェルール | Cross section: 0.5 mm²; Length: 10 mm ... 15 mm |
| 導体断面積はフレキシブル、フェルール付きプラスチックスリーブ最大（一般） | 4 mm² |
| 導体断面積はフレキシブル、フェルール付きプラスチックスリーブ付き最小（一般） | 0.25 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（一般） | 6 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなしの最小値（一般） | 0.25 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（一般） | 1.5 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（一般） | 0.25 mm² |
製品説明
Connector for printed circuit board, nominal section: 6 mm², color: green, nominal current: 41 A, nominal voltage (III/2): 1000 V, contact surface: Tin, contact type: Female, number of potentials: 9,
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
