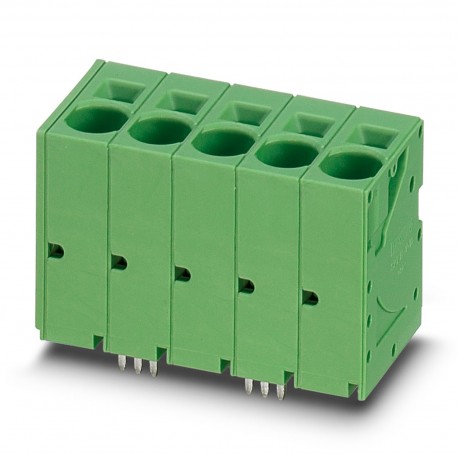

SPT 16/ 3-V-10,0-ZFV BK/BU/WH
SPT 16/ 3-V-10,0-ZFV BK/BU/WH 1806590 PHOENIX CONTACT PCB terminal block, nominal current: 76 A, nom. voltag..
$0.00米ドル
3811 在庫あり
主な仕様
:0.75 mm² ... 16 mm² (Push-in connection)
注記:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
タイプ:PC terminal block can be aligned
ピッチ:10 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 0.75 mm² ... 16 mm² (Push-in connection) | |
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| タイプ | PC terminal block can be aligned |
| ピッチ | 10 mm |
| 結果 | Test passed |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 頻度 | 10 - 150 - 10 Hz |
| 幅 [w] | 31.8 mm |
| 高さ [h] | 35.4 mm |
| 長さ [l] | 29 mm |
| ピン配置 | Zigzag pinning M |
| ピン間隔 | 15 mm |
| スイープ速度 | 1 octave/min |
| 温度 | 850 °C |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| 製品ライン | COMBICON Terminals XL |
| 製品タイプ | Printed circuit board terminal |
| 穴径 | 1.7 mm |
| 取り付けタイプ | Wave soldering |
| 仕様 | IEC 60999-1:1999-11 |
| 行数 | 1 |
| ピン寸法 | 1.2 x 1 mm |
| 製品ファミリー | SPT 16/..-V |
| カラー（ハウジング） | multicolored () |
| テストの指示 | X-, Y- and Z-axis |
| 記事の改訂 | 01 |
| 接触材料 | Cu alloy |
| 設置高さ | 31.3 mm |
| 剥ぎ取り長さ | 18 mm |
| 露出時間 | 5 s |
| 接続方法 | Push-in spring connection |
| 包装の種類 | packed in cardboard |
| 公称電流IN | 76 A |
| 公称電圧UN | 1000 V |
| 寸法図 | |
| 断熱材 | PA |
| ポジション数 | 3 |
| 潜在的な数 | 3 |
| 定格電圧（II/2） | 1000 V |
| 公称断面積 | 16 mm² |
| 接続数 | 3 |
| 定格電圧（III/2） | 1000 V |
| 定格電圧（III/3） | 1000 V |
| はんだピン長さ [P] | 4.1 mm |
| 軸ごとのテスト期間 | 2.5 h |
| 表面特性 | Tin-plated |
| 絶縁材料グループ | I |
| 電位あたりのはんだピン | 3 |
| IEC 60112に準拠したCTI | 600 |
| 定格サージ電圧（II/2） | 6 kV |
| 導体断面積 AWG | 20 ... 4 |
| 定格サージ電圧（III/2） | 8 kV |
| 定格サージ電圧（III/3） | 8 kV |
| 導体断面積は剛性 | 0.75 mm² ... 16 mm² (Conductor connection with open terminal point) |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -40 °C ... 105 °C (Depending on the current carrying capacity/derating curve) |
| 定格絶縁電圧（II/2） | 1000 V |
| 導体断面積が柔軟 | 0.75 mm² ... 16 mm² |
| 定格絶縁電圧（III/2） | 1000 V |
| 定格絶縁電圧（III/3） | 1000 V |
| 最小沿面距離（II/2） | 5.5 mm |
| 要件温度上昇試験 | The sum of ambient temperature and temperature rise of the PCB terminal block shall not exceed the upper limiting temperature. |
| 最小沿面距離 (III/2) | 8 mm |
| 最小沿面距離 (III/3) | 12.5 mm |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 比較トラッキング指数（IEC 60112） | CTI 600 |
| 金属表面のはんだ付け領域（最上層） | Tin (10 - 16 µm Sn) |
| 金属表面端子点（最上層） | Tin (10 - 16 µm Sn) |
| 絶縁抵抗、隣接位置 | > 5 MΩ |
| 最小クリアランス値 - 非均質磁場（II/2） | 5.5 mm |
| 最小クリアランス値 - 非均質磁場（III/2） | 8 mm |
| 最小クリアランス値 - 非均質場（III/3） | 8 mm |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI | 850 |
| EN 60695-2-13に準拠したグローワイヤ着火温度GWIT | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度 | 125 °C |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き | 0.75 mm² ... 10 mm² |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし | 0.75 mm² ... 16 mm² |
| 導体断面積/導体タイプ/牽引力設定値/実効値 | 0.75 mm² / solid / > 30 N |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 0.75 mm² ... 4 mm² |
製品説明
Terminal block for printed circuit board, nominal current: 76 A, nominal voltage (III/2): 1000 V, nominal section: 16 mm², number of potentials: 3, number of rows: 1, number of poles per row: 3, famil
