SPT 16/ 6-H-10,0-ZB MIXCRDBUBD

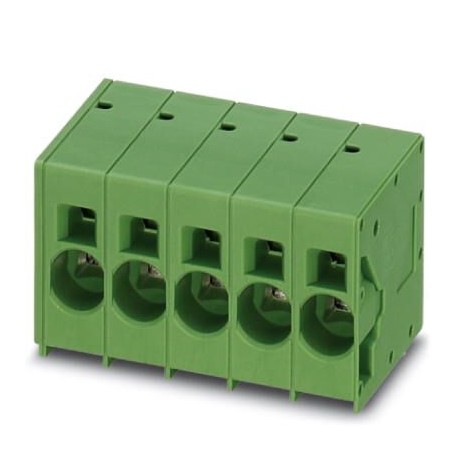

SPT 16/ 6-H-10,0-ZB MIXCRDBUBD 1788220 PHOENIX CONTACT Terminal for printed circuit board, nominal current: ..
$0.00米ドル
4342 在庫あり
主な仕様
GTIN:4046356584050
注文キー:1788220
（図面）:
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356584050 |
| 注文キー | 1788220 |
| （図面） | |
| 梱包単位 | 1 |
| ピッチ（図面） | 10 mm |
| UNSPSC 11（ETIM） | 39121432 |
| ETIM 3.0（eCl@ss） | EC001121 |
| ETIM 4.0（eCl@ss） | EC002643 |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| UNSPSC 13.2 (ETIM) | 39121432 |
| UNSPSC 18.0（ETIM） | 39121432 |
| UNSPSC 19.0 (ETIM) | 39121432 |
| UNSPSC 20.0（ETIM） | 39121432 |
| UNSPSC 21.0（ETIM） | 39121432 |
| UNSPSC 6.01（ETIM） | 30211801 |
| UNSPSC 12.01 (ETIM) | 39121432 |
| 関税番号 | 85369010 |
| UNSPSC 7.0901 (ETIM) | 39121432 |
| （周囲条件） | Test passed |
| ピン配置（図面） | Zigzag pinning W |
| 取付タイプ（図面） | Wave soldering |
| 乾熱（振動試験） | 168 h/100°C |
| 注記（接続容量） | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| 湿熱（振動試験） | 48 h/30 °C/92 % |
| レベル数（図面） | 1 |
| （基準および規制） | No hazardous substances above threshold values |
| 接続方法（図面） | Push-in spring connection |
| 品目（図面） | SPT 16/..-H |
| eCl@ss 4.0（分類） | 27141100 |
| eCl@ss 4.1 (分類) | 27141100 |
| eCl@ss 5.0 (分類) | 27141100 |
| eCl@ss 5.1 (分類) | 27261100 |
| eCl@ss 6.0 (分類) | 27261100 |
| eCl@ss 7.0 (分類) | 27440401 |
| eCl@ss 8.0 (分類) | 27440401 |
| eCl@ss 9.0 (分類) | 27440401 |
| 定格電流（引抜試験） | 76 A |
| 公称電圧（項目特性） | 1000 V |
| ポジション数（図面） | 6 |
| 結果（温度上昇試験） | Test passed |
| 電位の数（図面） | 6 |
| ピッチ（材料データ - ハウジング） | 10 mm |
| 定格電圧（アイテムの特性） | 1000 V |
| 接続数（図面） | 6 |
| 仕様（電気試験） | IEC 60664-1:1992-10 + A1:2000-02 + A2:2002-05 |
| 試験結果（周囲条件） | Test passed |
| 振幅（温度上昇試験） | 0.35 mm (10 - 60.1 Hz) |
| 周波数（温度上昇試験） | 10 - 150 - 10 Hz |
| 公称電流（アイテムプロパティ） | 76 A |
| プラグ可能（電気的パラメータ） | no |
| 掃引速度（温度上昇試験） | 1 octave/min |
| （終端および接続方法） | 16 mm² / flexible / > 100 N |
| 加速（温度上昇試験） | 5 g (60.1 - 150 Hz) |
| 簡単な記事の説明（図面） | PCB terminal block |
| 接続テスト（周囲条件） | IEC 60998-2-2:2002-12 |
| 寸法a（材質データ - ハウジング） | 50 mm |
| ピン間隔（材料データ - ハウジング） | 15 mm |
| 定格電圧（III/2）（引抜試験） | 1000 V |
| 仕様（温度上昇試験） | IEC 60068-2-6:1995-03 |
| 幅 [ w ] (材質データ - ハウジング) | 61.8 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接点材質（接続容量） | Cu alloy |
| 高さ [ h ] (材質データ - ハウジング) | 34 mm |
| 長さ [ l ] (材質データ - ハウジング) | 29 mm |
| 定格電圧（II/2）（項目特性） | 1000 V |
| 導体断面積（引抜試験） | 16 mm² |
| ハウジングカラー（材質データ - 問い合わせ） | multi-color |
| 定格電圧（III/2）（アイテムの特性） | 1000 V |
| ピン寸法（材料データ - ハウジング） | 1.2 x 1 mm |
| ピン間隔（製品寸法） | 15 mm |
| はんだピン[P]（材料データ - ハウジング） | 4 mm |
| ストリップ長さ（電気的パラメータ） | 18 mm |
| 接続方法（電気的パラメータ） | Push-in spring connection |
| 穴径（製品寸法） | 1.7 mm |
| 定格サージ電圧（III/2）（引抜試験） | 8 kV |
| 定格サージ電圧（II/2）（項目特性） | 6 kV |
| 寸法図（材質データ - ハウジング） | |
| 絶縁材料（材料データ - 連絡先） | PA |
| 定格サージ電圧（III/2）（項目特性） | 8 kV |
| 定格サージ電圧（III/3）（項目特性） | 8 kV |
| 表面特性（接続容量） | Tin-plated |
| パッケージの種類（PCB設計の寸法） | packed in cardboard |
| パッケージあたりの個数（PCB設計の寸法） | 50 |
| 結果（空間距離と沿面距離） | Test passed |
| 軸ごとの試験時間（温度上昇試験） | 2.5 h |
| 引抜試験（結線・接続方法） | IEC 60998-2-2:2002-12 |
| 絶縁材料グループ（材料データ - 連絡先） | I |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 600 |
| 空間距離と沿面距離（電気試験） | IEC 60664-1:1992-10 + A1:2000-02 + A2:2002-05 |
| 導体断面積（電気パラメータ） | 0.75 mm² ... 16 mm² |
| 高さ（はんだピンなし）（材質データ - ハウジング） | 30 mm |
| 仕様（空間距離および沿面距離） | IEC 60998-2-1:2002-12 |
| 周囲温度（組立）（梱包情報） | -5 °C ... 100 °C |
| 単位梱包単位（PCB設計の寸法） | Pcs. |
| 周囲温度（動作）（梱包情報） | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| 導体断面積が柔軟（電気パラメータ） | 0.75 mm² ... 16 mm² |
| 最小沿面距離値（II/2）（電気試験） | 5 mm |
| 最小沿面距離値（III/2）（電気試験） | 5 mm |
| 最小沿面距離値（III/3）（電気試験） | 12.5 mm |
| （老化、湿気、固形物の浸透に対する耐性） | CUL |
| 導体断面積 AWG / kcmil (電気的パラメータ) | 20 ... 4 |
| 導体の損傷および緩みの試験（周囲条件） | IEC 60998-2-2:2002-12 |
| 金属表面はんだ付け部（最上層）（接続容量） | Tin (10 - 16 µm Sn) |
| 金属表面端子（最上層）（接続容量） | Tin (10 - 16 µm Sn) |
| 周囲温度（保管/輸送）（包装情報） | -40 °C ... 70 °C |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
| 最小クリアランス - 不均一電界（II/2）（電気試験） | 5.5 mm |
| 最小クリアランス - 不均一電界（III/2）（電気試験） | 8 mm |
| 最小クリアランス - 不均一電界（III/3）（電気試験） | 8 mm |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI（材料データ - 連絡先） | 850 |
| EN 60695-2-13に準拠したグローワイヤ発火温度GWIT（材料データ - 問い合わせ先） | 775 |
| 標準に準拠した接続（老化、湿気、固形物の浸透に対する耐性） | EN-VDE |
| 導体断面積 / 導体種類 / 引張力（端末処理および接続方法） | 0.75 mm² / solid / > 30 N |
| 導体断面積、フレキシブル、フェルール付き、プラスチックスリーブ付き（電気的パラメータ） | 0.75 mm² ... 10 mm² |
| EN 60695-10-2に準拠したボール圧力試験の温度（材料データ - 連絡先） | 125 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし（電気的パラメータ） | 0.75 mm² ... 16 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きTWINフェルール付き（電気的パラメータ） | 0.75 mm² ... 4 mm² |
製品説明
Terminal block for printed circuit board, nominal current: 76 A, dimensioning voltage (III/2): 1000 V, nominal section: 16 mm², Number of potentials: 6, Number of rows: 1, Number of poles per row: 6,
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
DiagramType: SPT 16/...-H-10,0-ZBTest based on DIN EN 60512-5-2:2003-01Reduction factor = 1Number of positions: 5
