SPT 35/ 1-V-15,00

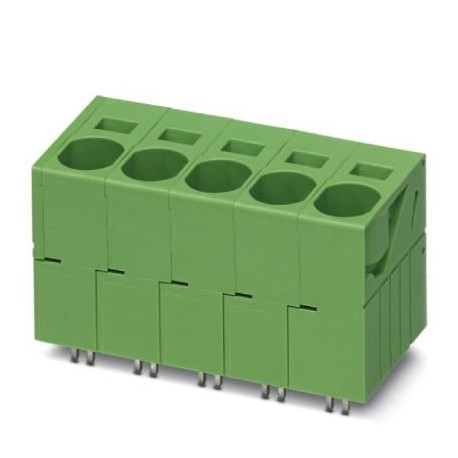

SPT 35/ 1-V-15,00 1845331 PHOENIX CONTACT PCB terminal block
$0.00米ドル
3928 在庫あり
主な仕様
GTIN:4046356989572
注記:Made to Order (non-returnable)
注文キー:1845331
梱包単位:20 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356989572 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1845331 |
| 梱包単位 | 20 pc |
| 原産国 | CN (China) |
| 関税番号 | 85369010 |
| （周囲条件） | Test passed |
| 最小注文数量 | 20 pc |
| 電圧（電気テスト） | 1000 V |
| ピッチ（主要商業データ） | 15 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 定格電流（引抜試験） | 125 A |
| ピッチ（材料データ - ハウジング） | 15 mm |
| 定格電流（アイテムプロパティ） | 125 A |
| ピン配置（主要商用データ） | linear double pinning |
| 取り付けタイプ（主要商用データ） | Wave soldering |
| （終端および接続方法） | 35 mm² / stranded with ferrule / > 190 N |
| 1個あたりの重量（梱包を除く） | 24.000 g |
| ピン間隔（材料データ - ハウジング） | 16 mm |
| 幅 [ w ] (材質データ - ハウジング) | 17.75 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接点材質（接続容量） | Cu alloy |
| 高さ [ h ] (材質データ - ハウジング) | 44.2 mm |
| 長さ [ l ] (材質データ - ハウジング) | 35.2 mm |
| レベル数（主要商業データ） | 1 |
| 接続方法（主要商用データ） | Push-in spring connection |
| 記事の範囲（主要な商業データ） | SPT 35/..-V |
| ピン寸法（材料データ - ハウジング） | 1.5 x 1.5 mm |
| ピン間隔（製品寸法） | 16 mm |
| はんだピン[P]（材料データ - ハウジング） | 5.9 mm |
| ストリップ長さ（電気的パラメータ） | 25 mm |
| ポジション数（主要商業データ） | 1 |
| 穴径（製品寸法） | 2.2 mm |
| 定格サージ電圧（III/2）（引抜試験） | 8 kV |
| 絶縁材料グループ（電気試験） | I |
| 寸法図（材質データ - ハウジング） | |
| 絶縁材料（材料データ - 連絡先） | PA |
| 定格サージ電圧（II/2）（電気試験） | 6 kV |
| 定格サージ電圧（III/2）（項目特性） | 8 kV |
| パッケージの種類（PCB設計の寸法） | packed in cardboard |
| パッケージあたりの個数（PCB設計の寸法） | 20 |
| 定格サージ電圧（III/2）（電気試験） | 8 kV |
| 定格サージ電圧（III/3）（電気試験） | 8 kV |
| 記事の簡単な説明（主要商業データ） | PCB terminal block |
| 図（空間距離と沿面距離） | |
| 定格絶縁電圧（III/2）（引抜試験） | 1000 V |
| 引抜試験（結線・接続方法） | IEC 60999-1:1999-11 |
| 定格絶縁電圧（II/2）（電気試験） | 1000 V |
| 定格絶縁電圧（III/2）（項目特性） | 1000 V |
| 絶縁材料グループ（材料データ - 連絡先） | I |
| 定格絶縁電圧（III/2）（電気試験） | 1000 V |
| 定格絶縁電圧（III/3）（電気試験） | 1000 V |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 600 |
| 導体断面積（電気パラメータ） | 1.5 mm² ... 16 mm² |
| 高さ（はんだピンなし）（材質データ - ハウジング） | 38.3 mm |
| 周囲温度（組立）（梱包情報） | -5 °C ... 100 °C |
| 単位梱包単位（PCB設計の寸法） | Pcs. |
| 周囲温度（動作）（梱包情報） | -40 °C |
| 導体断面積が柔軟（電気パラメータ） | 1.5 mm² ... 35 mm² |
| 導体の損傷および緩みの試験（周囲条件） | IEC 60999-1:1999-11 |
| 金属表面はんだ付け部（最上層）（接続容量） | Tin (10 - 16 µm Sn) |
| 金属表面端子（最上層）（接続容量） | Tin (10 - 16 µm Sn) |
| 周囲温度（保管/輸送）（包装情報） | -40 °C ... 70 °C |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
| 規格に準拠した接続（電流容量/ディレーティング曲線） | EN-VDE |
| UL 94準拠の難燃性評価（電流容量/負荷軽減曲線） | V0 |
| 導体断面積 / 導体種類 / 引張力（端末処理および接続方法） | 1.5 mm² / solid / > 40 N |
| 導体断面積、フレキシブル、フェルール付き、プラスチックスリーブ付き（電気的パラメータ） | 1.5 mm² ... 35 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし（電気的パラメータ） | 1.5 mm² ... 35 mm² |
製品説明
Terminal block for printed circuit board, nominal current: 125 A, nominal voltage (III/2): 1000 V, nominal section: 35 mm², number of potentials: 1, number of rows: 1, number of poles per row: 1, fami
