SPT 5/ 4-V-7,5-ZB GY

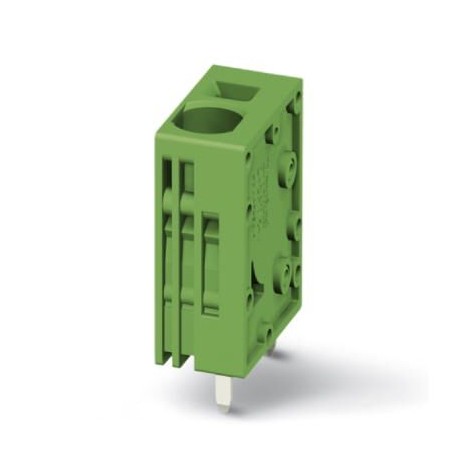

SPT 5/ 4-V-7,5-ZB GY 1859039 PHOENIX CONTACT PCB terminal block, nominal current: 41 A, nom. voltage: 1000 V..
$0.00米ドル
4391 在庫あり
主な仕様
GTIN:4055626076775
注文キー:1859039
梱包単位:1
ETIM 5.0 (eCl@ss):EC002643
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626076775 |
| 注文キー | 1859039 |
| 梱包単位 | 1 |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| UNSPSC 13.2 (ETIM) | 39121432 |
| 関税番号 | 85369010 |
| ピッチ（主要商業データ） | 7.5 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 高さ（主要商業データ） | 24.15 mm |
| eCl@ss 5.1 (分類) | 27261100 |
| eCl@ss 6.0 (分類) | 27261100 |
| eCl@ss 7.0 (分類) | 27440401 |
| eCl@ss 8.0 (分類) | 27440401 |
| eCl@ss 9.0 (分類) | 27440401 |
| ストリップ長さ（寸法） | 15 mm |
| 品目範囲（寸法） | SPT 5/..-V |
| 公称電流IN（寸法） | 41 A |
| はんだピン表面（寸法） | |
| ポジション数（寸法） | 4 |
| ディメンションa（主要商業データ） | 22.5 mm |
| ピン間隔（主要商業データ） | 14 mm |
| 定格電圧（II/2）（寸法） | 1000 V |
| 幅 [ w ] (主要商業データ) | 31.8 mm |
| 高さ [ h ] (主要商業データ) | 28.75 mm |
| 長さ [ l ] (主要商業データ) | 18.5 mm |
| 公称断面積（寸法） | 6 mm² |
| 定格電圧（III/2）（寸法） | 1000 V |
| 定格電圧（III/3）（寸法） | 800 V |
| 穴径（主要商業データ） | 2.1 mm |
| はんだピン[P]（主要コマーシャルデータ） | 4.6 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 定格サージ電圧（II/2）（寸法） | 6 kV |
| 定格サージ電圧（III/2）（寸法） | 8 kV |
| 定格サージ電圧（III/3）（寸法） | 8 kV |
| 導体断面積 AWG 最大 (一般) | 8 |
| 導体断面積AWG最小値（一般） | 24 |
| 標準に準拠した接続（寸法） | EN-VDE |
| 標準に準拠した接続（接続データ） | EN-VDE |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（一般） | 1.5 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（一般） | 0.25 mm² |
製品説明
Terminal block for printed circuit board, nominal current: 41 A, nominal voltage (III/2): 630 V, nominal section: 6 mm², number of potentials: 4, number of rows: 1, number of poles per row: 4, family
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
PCB terminal block, nominal current: 41 A, nom. voltage: 1000 V, pitch: 7.5 mm, number of positions: 4, connection method: Push-in spring connection, mounting: Wave soldering, conductor/PCB connection direction: 90 °, color: gray
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
