SPT-SMD 1,5/10-V-3,5 R72

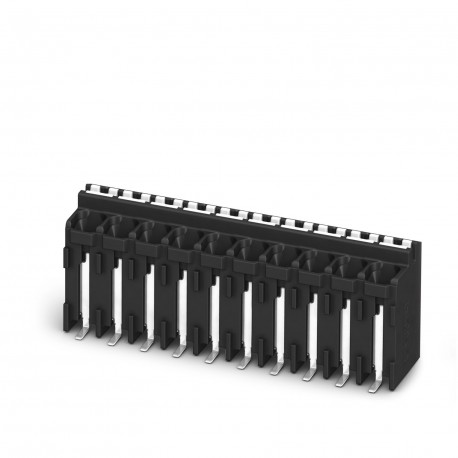

SPT-SMD 1,5/10-V-3,5 R72 1824161 PHOENIX CONTACT PCB terminal block
$0.00米ドル
3516 在庫あり
主な仕様
:0.2 mm² / flexible / > 10 N
注記:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
ピッチ:3.5 mm
結果:Test passed
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| ピッチ | 3.5 mm |
| 結果 | Test passed |
| プロセス | Reflow soldering |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| ESDレベル | (D) electrostatically conductive |
| 頻度 | 10 - 150 - 10 Hz |
| 幅 [w] | 35.5 mm |
| 高さ [h] | 13.6 mm |
| 長さ [l] | 7.7 mm |
| ピン配置 | Linear pad geometry |
| ピン間隔 | 7 mm |
| スイープ速度 | 1 octave/min |
| 温度 | 850 °C |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| パッド形状 | 1.6 x 4 mm |
| 製品ライン | COMBICON Terminals S |
| 製品タイプ | Printed circuit board terminal |
| 組み立てノート | This item is not suitable for PCB cleaning with liquids. |
| 穴径 | 1.1 mm |
| 取り付けタイプ | SMD soldering |
| 仕様 | IEC 60998-2-2:2002-12 |
| 行数 | 1 |
| ピン寸法 | 0.7 x 0.3 mm |
| 製品ファミリー | SPT 1,5/..-V-SMD |
| [W] テープ幅 | 72 mm |
| カラー（ハウジング） | black (9005) |
| テストの指示 | X-, Y- and Z-axis |
| 記事の改訂 | 05 |
| 接触材料 | Cu alloy |
| 設置高さ | 13.6 mm |
| 剥ぎ取り長さ | 8 mm |
| 露出時間 | 5 s |
| 接続方法 | Push-in spring connection |
| 包装の種類 | 72 mm wide tape |
| [A] コイル径 | 330 mm |
| 公称電流IN | 17.5 A |
| 公称電圧UN | 160 V |
| 寸法図 | |
| 断熱材 | LCP |
| ポジション数 | 10 |
| 潜在的な数 | 10 |
| 外装の種類 | Transparent-Bag |
| 定格電圧（II/2） | 320 V |
| 公称断面積 | 1.5 mm² |
| 接続数 | 10 |
| 定格電圧（III/2） | 160 V |
| 定格電圧（III/3） | 160 V |
| 軸ごとのテスト期間 | 2.5 h |
| 表面特性 | hot-dip tin-plated |
| 湿気感受性レベル | MSL 1 |
| 色（駆動部） | white (9010) |
| 絶縁材料グループ | IIIa |
| 電位あたりのはんだピン | 2 |
| IEC 60112に準拠したCTI | 175 |
| 定格サージ電圧（II/2） | 2.5 kV |
| 導体断面積 AWG | 24 ... 16 |
| 定格サージ電圧（III/2） | 2.5 kV |
| 定格サージ電圧（III/3） | 2.5 kV |
| リフローにおけるはんだサイクル | 3 |
| [W2] コイル全体寸法 | 78.4 mm |
| 分類温度Tc | 260 °C |
| 導体断面積は剛性 | 0.2 mm² ... 1.5 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -40 °C ... 105 °C (Depending on the current carrying capacity/derating curve) |
| 定格絶縁電圧（II/2） | 320 V |
| 導体断面積が柔軟 | 0.2 mm² ... 1.5 mm² |
| 定格絶縁電圧（III/2） | 160 V |
| 定格絶縁電圧（III/3） | 160 V |
| 最小沿面距離（II/2） | 3.2 mm |
| 要件温度上昇試験 | The sum of ambient temperature and temperature rise of the PCB terminal block shall not exceed the upper limiting temperature. |
| 最小沿面距離 (III/2) | 1.6 mm |
| 最小沿面距離 (III/3) | 2.5 mm |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 比較トラッキング指数（IEC 60112） | CTI 175 |
| 金属表面のはんだ付け領域（最上層） | Tin (4 - 8 µm Sn) |
| 金属表面端子点（最上層） | Tin (4 - 8 µm Sn) |
| 絶縁抵抗、隣接位置 | > 5 MΩ |
| 最小クリアランス値 - 非均質磁場（II/2） | 1.5 mm |
| 最小クリアランス値 - 非均質磁場（III/2） | 1.5 mm |
| 最小クリアランス値 - 非均質場（III/3） | 1.5 mm |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き | 0.2 mm² ... 0.75 mm² |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし | 0.2 mm² ... 1.5 mm² |
| 導体断面積/導体タイプ/牽引力設定値/実効値 | 0.2 mm² / solid / > 10 N |
製品説明
Terminal for printed circuit board, nominal current: 13.5 A, nominal voltage (III/2): 160 V, nominal section: 1.5 mm², number of potentials: 10, number of rows: 1, number of poles per row: 10, article
