SPTA 1/ 3-5,0 BD2:S1-S3

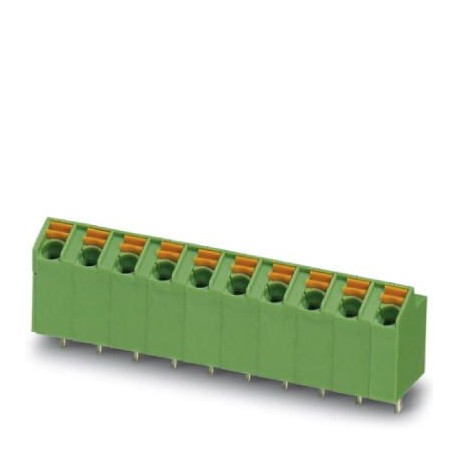

SPTA 1/ 3-5,0 BD2:S1-S3 1716497 PHOENIX CONTACT Terminal for printed circuit board
$0.00米ドル
4325 在庫あり
主な仕様
EAN:Four trillion fifty five billion six hundred twenty six million four hundred fifty six thousand one hundred two
キー順序:One million seven hundred sixteen thousand four hundred ninety seven
主な販売:AAABBA -
梱包単位:100 pcs
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | Four trillion fifty five billion six hundred twenty six million four hundred fifty six thousand one hundred two |
| キー順序 | One million seven hundred sixteen thousand four hundred ninety seven |
| 主な販売 | AAABBA - |
| 梱包単位 | 100 pcs |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| 関税番号関税 | Eighty five million three hundred sixty nine thousand ten |
| eCl@ss 5.1 (評価) | Twenty seven million two hundred sixty one thousand one hundred |
| eCl@ss 6.0 (評価) | Twenty seven million two hundred sixty one thousand one hundred |
| eCl@ss 7.0 (評価) | Twenty seven million four hundred forty thousand four hundred one |
| eCl@ss 8.0 (評価) | Twenty seven million four hundred forty thousand four hundred one |
| eCl@ss 9.0 (評価) | Twenty seven million four hundred forty thousand four hundred one |
| 最小注文数量 | 100 pcs |
| ステップ（データコマーシャル） | 5 mm |
| 観察力（能力相関） | According to WEEE/RoHS, without filaments according to IEC 60068-2-82/JEDEC JESD 201 |
| 略称（データコマーシャル） | Terminal for printed circuit board |
| 定格（梱包の表示） | 9 To |
| ステップ（材料データ - ハウジング） | 5 mm |
| マウントタイプ（データコマーシャル） | Wave soldering |
| （飛行経路と空域） | No dangerous substances above the thresholds |
| 平均（材料データ - 住宅） | 10 mm |
| 物質接触（アビリティコネクト） | Cu alloy |
| ポール数（データコマーシャル） | Three |
| 評価（記事の特性） | 9 To |
| 単位重量（包装を除く） | 1,780 g |
| 穴径（製品寸法） | 1.1 mm |
| 階数（データ商業） | One |
| ピンのデザイン（データコマーシャル） | Available pin linear |
| 分離（材料データ - 接触） | PA |
| 記事ファミリー（データコマーシャル） | SPTA 1/ |
| 接続の種類（データ商用） | Connection by spring loaded push-in |
| 潜在的数（データコマーシャル） | Three |
| 幅 [ w ] (材質データ - ハウジング) | 14.1 mm |
| 高さ [ h ] (材質データ - ハウジング) | 15.9 mm |
| 長さ [ l ] (材質データ - ハウジング) | 10 mm |
| 接続数（データ商用） | Three |
| 中国RoHS（飛行経路および空域） | Space of time for the intended use: unlimited = FEUP-e |
| ピンの寸法（材質データ - ハウジング） | 0.6 x 1 mm |
| ピンの長さ[P]（材質データ - ハウジング） | 3.5 mm |
| 外形寸法（材質データ - ハウジング） | |
| ロッド間の間隔（製品寸法） | 5 mm |
| グループ絶縁材料（電気試験） | I |
| ロッド間の間隔（材料データ - ハウジング） | 5 mm |
| 剥離長さ（電気的特性データ） | 8 mm |
| グループ絶縁材料（材料データ - 連絡先） | I |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | Six hundred |
| 過渡電圧設計（II/2）（電気試験） | 4 kV |
| 電圧絶縁設計（II/2）（電気試験） | 630 V |
| 過渡電圧設計（III/2）（電気試験） | 4 kV |
| 過渡電圧設計（III/3）（電気試験） | 4 kV |
| 電圧絶縁設計（III/2）（電気試験） | 320 V |
| 電圧絶縁設計（III/3）（電気試験） | 250 V |
| 過渡電圧設計（III/2）（梱包の指示） | 4 kV |
| 電圧絶縁設計（III/2）（梱包の表示） | 320 V |
| はんだ（上層）の金属表面積（接着力） | Tin (4 - 8 ám Sn) |
| 導体断面（電気的特性データ） | 0,2 mm2 ... 1.5 mm2 |
| 過渡電圧設計（III/2）（物品の特性） | 4 kV |
| 電圧絶縁設計（III/2）（物品の特性） | 320 V |
| フレキシブル導体の断面（電気特性データ） | 0,2 mm2 ... 1.5 mm2 |
| 導体断面積 AWG / kcmil (電気特性データ) | 24 ... 16 |
| UL 94準拠の可燃性クラス（材料データ - 連絡先） | V0 |
| エンボルナジェポイント（最上層）の金属表面（能力コネックス） | Tin (4 - 8 ám Sn) |
| パッケージの種類（プリント基板の設計寸法） | packaged in box |
| 梱包単位の指定（プリント基板の設計寸法） | Units |
| 建物の高さ（はんだ付けの軸を含まない高さ）（材料データ - 住宅） | 12,4 mm |
| EN 60695-2-13に準拠したフィラメントGWITの発火温度（材料データ - 連絡先） | Seven hundred seventy five |
| EN 60695-2-12に基づくフィラメントの可燃性番号GWFI（材料データ - 連絡先） | Eight hundred fifty |
| パッド入り絶縁体を備えた先端部付きフレキシブル導体の断面（電気的特性データ） | 0.25 mm2 ... 0.75 mm2 |
| つま先キャップ付きフレキシブル導体の断面（プラスチックスリーブなし）（電気特性データ） | 0.25 mm2 ... 0.75 mm2 |
| EN 60695-10-2に準拠したボールの硬度の温度試験（材料データ - 連絡先） | 125 °C |
製品説明
Terminal block for printed circuit board, nominal current: 9 A, nominal voltage (III/2): 320 V, nominal cross-section: 1 mm², number of potentials: 3, number of rows: 1, number of poles per row: 3, ar
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Terminal for printed circuit board, rated current: 9, rated voltage: 320 V, pitch: 5 mm, number of poles: 3, connection type: spring clamp push-in, mounting: Soldering by wave direction for connection conductor/pcb: 65 °, color: green
