SPTA-THR 1,5/ 7-3,81 R44

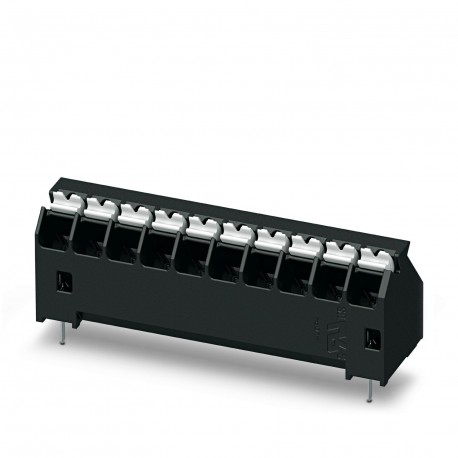

SPTA-THR 1,5/ 7-3,81 R44 1071184 PHOENIX CONTACT Terminal for printed circuit board, rated current: 13,5 A, ..
$0.00米ドル
4351 在庫あり
主な仕様
:0.34 mm² ... 1.5 mm² (Push-in connection)
ステップ:3.81 mm
結果:Approved Test
プロセス:Reflow/Wave Soldering
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 0.34 mm² ... 1.5 mm² (Push-in connection) | |
| ステップ | 3.81 mm |
| 結果 | Approved Test |
| プロセス | Reflow/Wave Soldering |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| ESDレベル | (D) Electrostatically conductive |
| 幅 [w] | 27.46 mm |
| 頻度 | 10 - 150 - 10 Hz |
| 高さ [h] | 15.07 mm |
| 長さ [l] | 11.6 mm |
| ピンのデザイン | Linear Pin Arrangement |
| 観察 | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| 剥離長さ | 10 mm |
| スイープ速度 | 1 octave/min |
| 温度 | 850 °C |
| 加速度 | 50 m/s² (60.1 Hz ... 150 Hz) |
| 製品ライン | COMBICON Terminals S |
| 製品タイプ | Printed Circuit Board Terminal |
| 穴径 | 1.1 mm |
| 記事レビュー | 02 |
| ベルト幅 [W] | 44 mm |
| 行数 | 1 |
| 全高 | 12.47 mm |
| 製品ファミリー | SPTA 1.5/.. -THR |
| カラー（ハウジング） | Black (9005) |
| 接続タイプ | Push-in spring connection |
| 名目セクション | 1.5 mm² |
| 極数 | 7 |
| テストの指示 | X, Y, and Z axes |
| 接触材料 | Cu Alloy |
| 寸法図 | |
| パフォーマンス時間 | 5 s |
| 取り付けタイプ | THR welding/wave welding |
| コイル径 [A] | 330 mm |
| 包装の種類 | 44 mm wide strap |
| 公称電流IN | 17.5 A |
| 公称電圧UN | 160 V |
| 外装梱包タイプ | Transparent Bag |
| テスト仕様 | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| 断熱材 | LCP |
| 溶接ピン長さ [P] | 2.6 mm |
| AWG導体セクション | 24 ... 16 |
| カラー（駆動要素） | White (9010) |
| 公称電圧（II/2） | 250 V |
| サイジング電圧（III/3） | 160 V |
| 軸ごとのテスト期間 | 2.5 h |
| 剛性導体セクション | 0.2 mm² ... 1.5 mm² (Conductor connection with open terminal point) |
| 表面特性 | Malleable cast iron tinning |
| 加熱試験要件 | The sum of the ambient temperature and the heating of the PCB connection terminal cannot exceed the upper limit temperature. |
| 湿気感受性レベル | MSL 1 |
| インストール手順 | The item is not suitable for PCB cleaning with liquids. |
| 絶縁材料グループ | IIIa |
| 溶接サイクル。還流による | 3 |
| IEC 60112に準拠したCTI | 175 |
| フレキシブル導体部 | 0.5 mm² ... 1.5 mm² |
| 寸法電圧（III/2） | 160 V |
| 周囲温度（サービス） | -40 °C ... 105 °C (Depending on the current carrying capacity/derating curve) |
| 分類温度Tc | 260 °C |
| 周囲温度（取り付け） | -5 °C ... 100 °C |
| 外部コイル測定 [W2] | 50.4 mm |
| 公称過渡電圧（II/2） | 2.5 kV |
| 絶縁電圧（II/2）の選定 | 250 V |
| 公称過渡電圧（III/2） | 2.5 kV |
| 公称過渡電圧（III/3） | 2.5 kV |
| 絶縁電圧（III/2）の選定 | 160 V |
| 絶縁電圧（III/3）の選定 | 160 V |
| 最小沿面距離線値（II/2） | 2.5 mm |
| 金属表面溶接部（上層） | Tin (2 - 4 μm Sn) |
| 最小沿面距離線値（III/2） | 1.6 mm |
| 最小沿面距離線値（III/3） | 2.5 mm |
| 電位あたりのはんだピンの数 | 1 |
| 隣接極間の絶縁抵抗 | > 5 MΩ |
| 過渡電圧（II/2）の寸法決定 | 2.5 kV |
| UL 94準拠の難燃性クラス | V0 |
| 過渡電圧の測定（III/2） | 2.5 kV |
| 過渡電圧の測定（III/3） | 2.5 kV |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 端子の金属表面（最上層） | Tin (2 - 4 μm Sn) |
| 空気の相対湿度（保管/輸送） | 30 % ... 70 % |
| EN 60695-10-2に準拠したボール硬度試験温度 | 125 °C |
| 漏れ電流に対する耐性（DIN EN 60112（VDE 0303-11）） | CTI 175 |
| つま先キャップ付きフレキシブル導体セクション、プラスチックスリーブ付き | 0.25 mm² ... 1.5 mm² |
| つま先キャップ付きフレキシブル導体セクション、プラスチックスリーブなし | 0.25 mm² ... 1.5 mm² |
| 空気絶縁距離の最小値 - 不均一電界（II/2） | 1.5 mm |
| 空気絶縁距離の最小値 - 不均一電界（III/2） | 1.5 mm |
| 空気絶縁距離の最小値 - 不均質電界（III/3） | 1.5 mm |
| 導体断面/導体タイプ/張力公称値/実効値 | 0.2 mm² / rigid / > 10 N |
| EN 60695-2-12に準拠したGWFI白熱フィラメントの可燃性番号 | 850 |
| EN 60695-2-13に準拠した白熱フィラメントの発火温度GWIT | 775 |
| 同じ断面を持つ2本の導体、プラスチックスリーブ付きのTWINつま先キャップで柔軟 | 0.5 mm² ... 0.75 mm² |
製品説明
Terminal block for printed circuit board, nominal current: 13.5 A, nominal voltage (III/2): 160 V, nominal section: 1.5 mm², number of rows: 1, number of poles per row: 7, article family: SPTA 1.5/..
