ST 16 OG

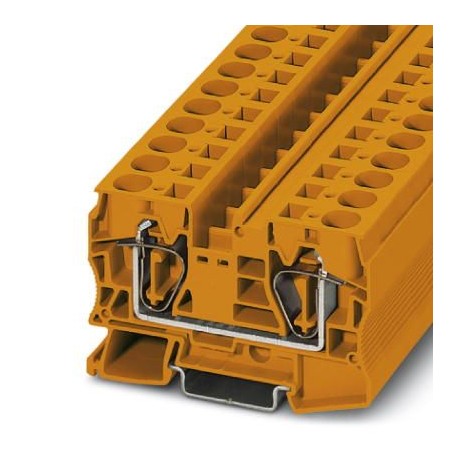

ST 16 OG 3036150 PHOENIX CONTACT Feed-through terminal block
$0.00米ドル
4738 在庫あり
主な仕様
GTIN:4055626318585
注記:Made to Order (non-returnable)
注文キー:3036150
梱包単位:50 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626318585 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 3036150 |
| 梱包単位 | 50 pc |
| 幅（一般） | 12.2 mm |
| 長さ（一般） | 80 mm |
| 原産国 | PL (Poland) |
| 関税番号 | 85369010 |
| 最小注文数量 | 50 pc |
| エンドカバー幅（一般） | 2.2 mm |
| 高さNS 35/15（一般） | 59 mm |
| 高さNS 35/7,5（一般） | 51.5 mm |
| 色（主要コマーシャルデータ） | orange |
| （基準および規制） | No hazardous substances above threshold values |
| ストリップ長さ（寸法） | 18 mm |
| 接続方法（寸法） | Spring-cage connection |
| 潜在能力（主要な商業データ） | 1 |
| 1個あたりの重量（梱包を除く） | 36.730 g |
| サイドパネルを開く（主要商業データ） | Yes |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 内径円筒ゲージ（寸法） | A7 |
| レベル数（主要商業データ） | 1 |
| 公称電流IN（主要商用データ） | 76 A |
| 公称電圧UN（主要商用データ） | 1000 V |
| 汚染度（主要商業データ） | 3 |
| 断熱材（主要商品データ） | PA |
| 定格サージ電圧（主要商用データ） | 8 kV |
| 最大負荷電流（主要商用データ） | 90 A (with 25 mm² conductor cross section) |
| 過電圧カテゴリー（主要商業データ） | III |
| 公称断面積（主要商業データ） | 16 mm² |
| 接続数（主要商業データ） | 2 |
| 導体断面積 AWG 最大 (寸法) | 4 |
| 導体断面積AWG最小（寸法） | 16 |
| 標準に準拠した接続（寸法） | IEC/EN 60079-7 |
| 導体断面積（最大）（寸法） | 16 mm² |
| 導体断面積（最小）（寸法） | 1.5 mm² |
| 断熱材グループ（主要コマーシャルデータ） | I |
| 導体断面積（フレキシブル）最小値（寸法） | 1.5 mm² |
| 標準に準拠した接続（接続データ） | IEC 60947-7-1 |
| 最大AWG導体断面積、フレキシブル（寸法） | 6 |
| 最小AWG導体断面積、フレキシブル（寸法） | 24 |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 公称条件での最大消費電力（主要商用データ） | 2.43 W |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 16 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 0.25 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 16 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 0.25 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（寸法） | 4 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（寸法） | 1.5 mm² |
製品説明
Feed-through terminal, nominal voltage: 1000 V, nominal current: 76 A, connection type: Spring connection, 1st floor, Dimensioning cross-section: 16 mm², cross-section: 0.2 mm² - 25 mm², mounting clas
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
