ST-OV3-120AC/ 60DC/3

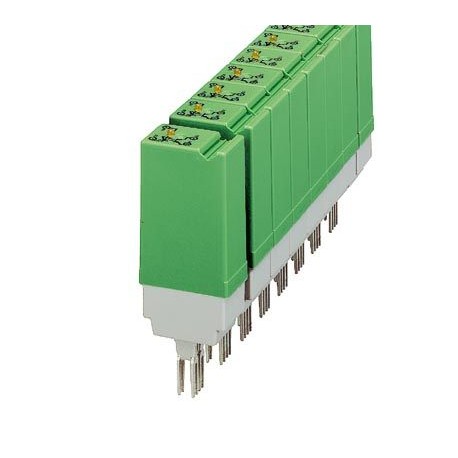

ST-OV3-120AC/ 60DC/3 2903613 PHOENIX CONTACT Solid-state relays
$0.00米ドル
3346 在庫あり
主な仕様
GTIN:4017918079062
注記:Made to Order (non-returnable)
注文キー:2903613
（一般的な）:DIN VDE 0110
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918079062 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2903613 |
| （一般的な） | DIN VDE 0110 |
| カタログページ | Page 92 (IF-2005) |
| 梱包単位 | 10 pc |
| （入力データ） | Surge protection |
| （出力データ） | DIN VDE 0110 |
| 原産国 | DE (Germany) |
| 関税番号 | 85364900 |
| サージ電流（入力データ） | 5 A (t = 1 s) |
| 深さ（主要な商業データ） | 66.5 mm |
| 出力回路（入力データ） | 2-wire, floating |
| 幅（主要商業データ） | 20.8 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 33 mm |
| 取り付け位置（出力データ） | any |
| 規格・規制（一般） | IEC 60664 |
| 保護の種類（入力データ） | Reverse polarity protection |
| 出力電圧範囲（入力データ） | 12 V DC ... 60 V DC |
| ピークオフ電圧（入力データ） | 70 V DC (Collector-emitter reverse voltage) |
| 規格・規制（出力データ） | IEC 60664 |
| 1個あたりの重量（梱包を除く） | 55.000 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| テスト電圧入出力（出力データ） | 2.5 kV AC |
| 入力電圧範囲（周囲条件） | 96 V AC ... 144 V AC |
| 連続電流の制限（入力データ） | 3 A (see derating curve) |
| 保護回路/部品（入力データ） | Polarity protection diode |
| 標準的な応答時間（周囲条件） | 3 ms |
| 標準的な電源オフ時間（周囲条件） | 13 ms |
| 送信周波数（周囲条件） | 10 Hz |
| 周囲温度（動作）（寸法） | -20 °C ... 60 °C |
| 公称入力電圧 UN (周囲条件) | 120 V AC |
| UN（周囲条件）での標準入力電流 | 4 mA |
| 周囲温度（保管/輸送）（寸法） | -20 °C ... 70 °C |
| UN（周囲条件）を基準とした入力電圧範囲 | 0.8 ... 1.2 |
| 最大限連続電流時の電圧降下（入力データ） | 1.2 V |
| UN（周囲条件）を基準としたスイッチング閾値「0」信号 | ≤ 0.4 |
| UN（周囲条件）を基準としたスイッチング閾値「1」信号 | ≥ 0.8 |
製品説明
Pluggable solid-state power relay, with indicator light and protection circuit in input and output circuit, input: 120 V AC, output: 12-60 V DC/max. 3 A, pluggable to base terminal block
