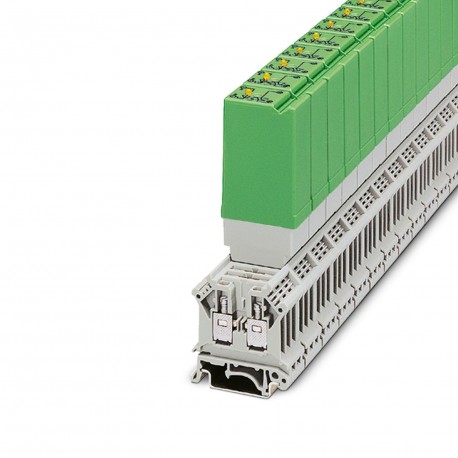

| パラメータ | 価値 |
|---|---|
| RC element; RC element | |
| 色 | green (RAL 6021) |
| 深さ | 112 mm |
| 幅 | 20.8 mm |
| 身長 | 42.5 mm |
| 絶縁 | Basic insulation |
| 製品タイプ | Single solid-state relay |
| サージ電流 | 125 A (t = 10 ms) |
| 漏れ電流 | approx. 12 mA |
| 記事の改訂 | 07 |
| 汚染度 | 2 |
| 最小負荷電流 | 50 mA |
| 取り付け位置 | Horizontal DIN rail |
| 保護回路 | Reverse polarity protection |
| 入力電圧範囲 | 21.6 V DC ... 26.4 V DC |
| 出力電圧範囲 | 24 V AC ... 420 V AC |
| 過電圧カテゴリー | III |
| ピークオフ状態電圧 | 800 V (Periodic peak reverse voltage) |
| 規格・規制 | IEC 60664 |
| 最大突入電流 | 125 A (t = 10 ms) |
| 出力公称電圧 | 400 V AC |
| 送信周波数 | 10 Hz |
| デジタル出力の設計 | electronic |
| 公称入力電圧 UN | 24 V DC |
| 動作電圧表示 | Yellow LED |
| 連続電流の制限 | 3 A (see derating curve) |
| テスト電圧(入力/出力) | 2.5 kV AC (Input/output) |
| UNでの標準入力電流 | 7 mA |
| 最終データ管理日 | 22.05.2024 |
| 周囲温度(動作) | 0 °C ... 60 °C |
| UNを基準とした入力電圧範囲 | 0.9 ... 1.1 |
| 周囲温度(保管/輸送) | 0 °C ... 70 °C |
| 公称条件での最大消費電力 | 0.17 W |
| 最大限連続電流時の電圧降下 | ≤ 1.2 V |
| UNを基準としたスイッチング閾値「0」信号 | ≤ 0.4 |
| UNを基準としたスイッチング閾値「1」信号 | ≥ 0.8 |
