ST-REL3-SG-B 24/21/M

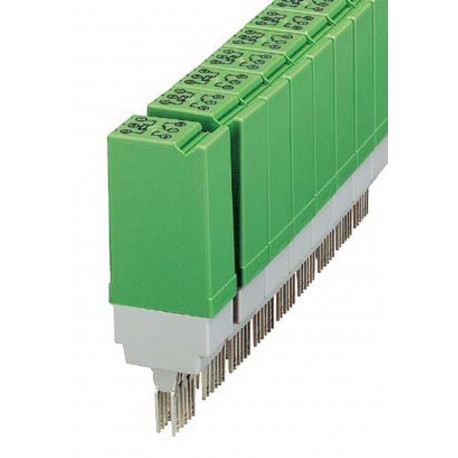

ST-REL3-SG-B 24/21/M 2898155 PHOENIX CONTACT Relay connectors
$0.00米ドル
3295 在庫あり
主な仕様
:Reverse polarity protection; Polarity protection diode
色:green (RAL 6021)
深さ:66.5 mm
幅:20.8 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Reverse polarity protection; Polarity protection diode | |
| 色 | green (RAL 6021) |
| 深さ | 66.5 mm |
| 幅 | 20.8 mm |
| 身長 | 33 mm |
| 絶縁 | Basic insulation |
| コイル電圧 | 24 V DC |
| 製品タイプ | Relay Module |
| 組み立てノート | in rows with zero spacing |
| 取り付けタイプ | Plug-in mounting |
| 動作モード | 100% operating factor |
| 記事の改訂 | 09 |
| 接触材料 | AgSnO |
| ドライブ（極性） | polarized |
| 汚染度 | 2 |
| パルス時間範囲 | 30 ms ... 5 s |
| 取り付け位置 | any |
| ドライブと機能 | bistable |
| 保護回路 | Freewheeling diode; Freewheeling diode |
| 入力電圧範囲 | 19.2 V DC ... 26.4 V DC (20 °C) |
| 定格サージ電圧 | 2.5 kV |
| 過電圧カテゴリー | II |
| 典型的なリリース時間 | 5 ms |
| 規格・規制 | DIN EN 50178 |
| 典型的な応答時間 | 5 ms |
| 接点スイッチングタイプ | 1 changeover contact |
| 最大突入電流 | 8 A |
| 最小スイッチング電流 | 1 mA (at 24 V) |
| スイッチ接点の種類 | Single contact |
| 機械の耐用年数 | approx. 107cycles |
| 公称入力電圧 UN | 24 V DC |
| 定格絶縁電圧 | 250 V AC |
| 最大スイッチング電圧 | 250 V AC/DC |
| 最小スイッチング電圧 | 5 V (At 5 V) |
| 連続電流の制限 | 6 A |
| UNでの標準入力電流 | typ. 8 mA |
| 最終データ管理日 | 02.05.2024 |
| 試験電圧（巻線/接触） | 2 kVrms(50 Hz, 1 min., winding/contact) |
| 周囲温度（動作） | -40 °C ... 50 °C |
| 遮断定格（抵抗負荷）最大。 | 144 W (at 24 V DC) |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 公称条件での最大消費電力 | 0.19 W |
製品説明
Relay connector, equipped with mini-residual switching relay, contacts (AgSnO): small to large powers, 1 inverter contact, 24 V DC input voltage, with free-flowing diode and polarity reversal protecti
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
