ST-REL4-KG 24/21-21/AU

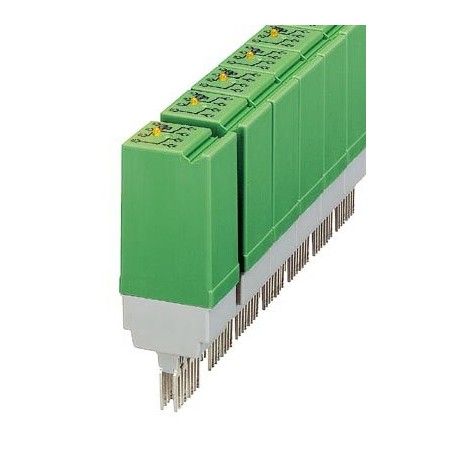

ST-REL4-KG 24/21-21/AU 2829551 PHOENIX CONTACT Relay connectors
$0.00米ドル
3354 在庫あり
主な仕様
GTIN:4017918078508
注文キー:2829551
（一般的な）:DIN VDE 0160 (in relevant parts)
カタログページ:Page 89 (IF-2005)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918078508 |
| 注文キー | 2829551 |
| （一般的な） | DIN VDE 0160 (in relevant parts) |
| カタログページ | Page 89 (IF-2005) |
| 梱包単位 | 10 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85364190 |
| 接点タイプ（コイル側） | Single contact, 2-PDT |
| 深さ（主要な商業データ） | 66.5 mm |
| 幅（主要商業データ） | 27 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接点材質（コイル側） | Hard gold plated AgNi |
| 高さ（主要商業データ） | 33 mm |
| 動作モード（接触側） | 100% operating factor |
| 正味重量（SAP）（接触側） | 46.42 g |
| 規格・規制（一般） | DIN VDE 0110b, Gr. C for 250 V DC |
| 最大突入電流（コイル側） | 50 mA |
| スイッチ接点の種類（コイル側） | Single contact |
| 試験電圧PDT/PDT（接触側） | 1 kV AC (50 Hz, 1 min.) |
| 1個あたりの重量（梱包を除く） | 46.420 g |
| 最大スイッチング電圧（コイル側） | 30 V AC/DC |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 機械的寿命（接触側） | approx. 2x 107cycles |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 連続電流制限（コイル側） | 50 mA |
| 保護回路（周囲条件） | Bridge rectifier, varistor |
| 典型的な放出時間（周囲条件） | 10 ms (with DC) |
| 標準的な応答時間（周囲条件） | 9 ms (with DC) |
| 周囲温度（動作）（寸法） | -20 °C ... 50 °C |
| 公称入力電圧 UN (周囲条件) | 24 V AC/DC |
| 動作電圧表示（周囲条件） | yes |
| UN（周囲条件）での標準入力電流 | 19 mA |
| 遮断定格（抵抗負荷）最大（コイル側） | 1.2 W (at 24 V DC) |
| 周囲温度（保管/輸送）（寸法） | -20 °C ... 70 °C |
| 試験電圧リレー巻線/リレー接点（接点側） | 2.5 kV AC (50 Hz, 1 min.) |
| UN（周囲条件）を基準とした入力電圧範囲 | 0.8 ... 1.1 |
| 公称条件（周囲条件）での消費電力 | 0.46 W |
製品説明
Plug-in relay support, equipped with mini-switching relay, contacts (AgNi+Au): Small to large powers, 2 switched contacts, input voltage 24 V AC/DC, with light indication, pluggable into base terminal
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
