STEP-PS/ 1AC/ 5DC/2

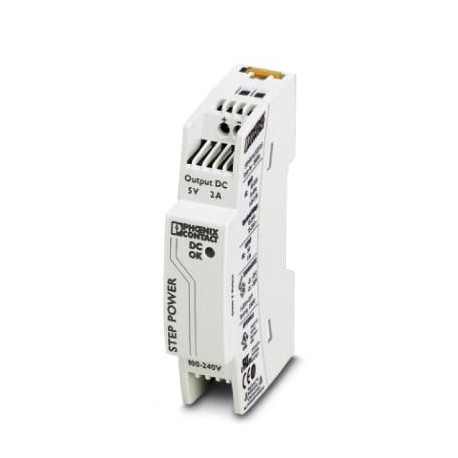

STEP-PS/ 1AC/ 5DC/2 2320513 PHOENIX CONTACT Power supply unit
$0.00米ドル
3634 在庫あり
主な仕様
GTIN:4046356674744
注文キー:2320513
カタログページ:Page 242 (C-4-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356674744 |
| 注文キー | 2320513 |
| カタログページ | Page 242 (C-4-2017) |
| 梱包単位 | 1 pc |
| （入力データ） | 2.2 A (-25 °C ... 55 °C) |
| （出力データ） | |
| 原産国 | PL (Poland) |
| 関税番号 | 85044030 |
| （周囲条件） | typ. 110 ms (230 V AC) |
| ディレーティング（入力データ） | 55 °C ... 70 °C (2.5%/K) |
| ねじ山（一般） | M3 |
| 効率（出力データ） | > 81 % (for 230 V AC and nominal values) |
| 正味重量（出力データ） | 0.1 kg |
| 出力電力（入力データ） | 10 W |
| （接続データ、出力） | 15 Hz ... 150 Hz, 2.3g, 90 min. |
| ストリップ長さ（一般） | 6.5 mm |
| 気候区分（寸法） | 3K3 (in acc. with EN 60721) |
| 接続方法（一般） | Screw connection |
| 深さ（主要な商業データ） | 61 mm |
| 幅（主要商業データ） | 18 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 90 mm |
| 残差リップル（入力データ） | < 50 mVPP |
| 保護クラス（出力データ） | II (in closed control cabinet) |
| 入力ヒューズ（周囲条件） | 1.25 A (slow-blow, internal) |
| 取り付け位置（出力データ） | horizontal DIN rail NS 35, EN 60715 |
| 衝撃（接続データ、出力） | 18 ms, 30g, in each space direction (according to IEC 60068-2-27) |
| 汚染度（寸法） | 2 |
| 出力電流Imax（入力データ） | 3.7 A |
| 直列接続（入力データ） | yes |
| 保護等級（寸法） | IP20 |
| 電圧（接続データ、出力） | 10 V (Test Level 3) |
| コメント（接続データ、出力） | Criterion B |
| 保護等級（出力データ） | IP20 |
| 典型的な応答時間（入力データ） | < 0.5 s |
| アセンブリ命令（出力データ） | alignable: 0 mm horizontally, 30 mm vertically |
| 並列接続（入力データ） | Yes, for redundancy and increased capacity |
| 公称出力電圧（入力データ） | 5 V DC ±1 % |
| 主電源バッファリング（周囲条件） | typ. 25 ms (120 V AC) |
| 1個あたりの重量（梱包を除く） | 86.000 g |
| ねじ山（接続データ、入力） | M3 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 25; |
| UL認証（接続データ、出力） | UL/C-UL listed UL 508 |
| AC周波数範囲（周囲条件） | 45 Hz ... 65 Hz |
| 周波数範囲 DC (周囲条件) | 0 Hz |
| 消費電流（周囲条件） | 0.2 A (120 V AC) |
| 入力電圧範囲（周囲条件） | 85 V AC ... 264 V AC |
| MTBF（IEC 61709、SN 29500）（出力データ） | |
| ノイズ耐性（接続データ、出力） | EN 61000-6-2:2005 |
| 公称出力電流（IN）（入力データ） | 2 A (-25°C ... 40°C permanent ) |
| 周波数範囲（接続データ、出力） | 10 kHz ... 80 MHz |
| 突入サージ電流（周囲条件） | < 15 A |
| 定格負荷時の最大電力損失（入力データ） | < 2.6 W |
| ストリップ長さ（接続データ、入力） | 6.5 mm |
| 導体断面積 AWG 最大 (一般) | 12 |
| 導体断面積AWG最小値（一般） | 24 |
| 接続方法（接続データ、入力） | Screw connection |
| 出力過電圧保護（入力データ） | < 10 V DC |
| 接触放電（接続データ、出力） | 4 kV (Test Level 2) |
| 絶縁電圧入力/PE（出力データ） | 3.5 kV AC (type test) |
| 力率（cos phi）（周囲条件） | 0.44 |
| 鉄道アプリケーション（接続データ、出力） | EN 50121-4 |
| 周囲温度（動作）（寸法） | -25 °C ... 70 °C (> 55° C derating : 2.5%/K) |
| 導体断面積（固体最大）（一般） | 2.5 mm² |
| 導体断面積（最小）（一般） | 0.2 mm² |
| 絶縁電圧出力/PE（出力データ） | 500 V DC (routine test) |
| 絶縁電圧入出力（出力データ） | 4 kV AC (type test) |
| テストフィールド強度（接続データ、出力） | 3 V/m |
| 公称消費電力（周囲条件） | 28.9 VA |
| 導体断面積最大可とう性（一般） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.2 mm² |
| 低電圧指令（接続データ、出力） | Conformance with LV directive 2006/95/EC |
| 規格・規制（接続データ、出力） | EN 61000-4-11 |
| 振動（動作）（接続データ、出力） | < 15 Hz, amplitude ±2.5 mm (according to IEC 60068-2-6) |
| 公称入力電圧範囲（周囲条件） | 100 V AC ... 240 V AC |
| 標準 - 安全な分離（接続データ、出力） | DIN VDE 0100-410 |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 標準 - 電気安全（接続データ、出力） | IEC 60950-1/VDE 0805 (SELV) |
| 電磁両立性（接続データ、出力） | Conformance with EMC Directive 2014/30/EU |
| 適切な回路ブレーカーの選択（周囲条件） | 6 A ... 16 A (AC: Characteristics B, C, D, K) |
| 導体断面積AWG最大（接続データ、入力） | 12 |
| 導体断面積AWG最小（接続データ、入力） | 24 |
| 標準に準拠した接続（接続データ、出力） | CUL |
| 導体断面積（実線最大）（接続データ、入力） | 2.5 mm² |
| 導体断面積（最小）（接続データ、入力） | 0.2 mm² |
| 最大許容相対湿度（動作時）（寸法） | ≤ 95 % (at 25 °C, non-condensing) |
| 無負荷状態での最大消費電力（入力データ） | < 0.4 W |
| 規格 - 変圧器の安全性（接続データ、出力） | EN 61558-2-16 |
| 導体断面積最大フレキシブル（接続データ、入力） | 2.5 mm² |
| 導体断面積の最小値（接続データ、入力） | 0.2 mm² |
| 標準 - 安全超低電圧（接続データ、出力） | IEC 60950-1 (SELV) and EN 60204-1 (PELV) |
| 規格 – 主電源高調波電流の制限（接続データ、出力） | EN 61000-3-2 |
| 規格 – 衝撃電流に対する保護、電気機器の保護分離の基本要件（接続データ、出力） | EN 50178 |
| 規格 – 電力設備で使用する電子機器および電力設備へのその組立（接続データ、出力） | EN 50178/VDE 0160 (PELV) |
製品説明
STEP POWER Primary Switch-On Power Power Supply for Rail Mounting, Input: Single Phase, Output: 5 V DC/2 A
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
