STEP-PS/277AC/24DC/3.5

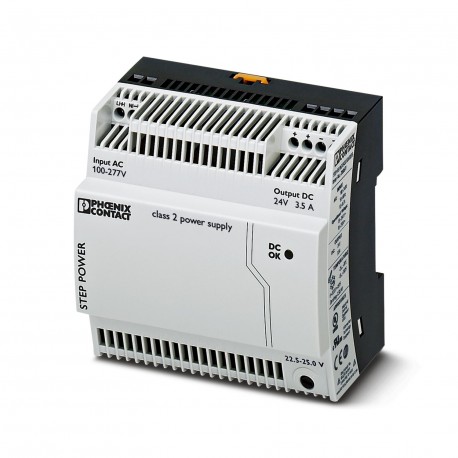

STEP-PS/277AC/24DC/3.5 2904945 PHOENIX CONTACT Power supply unit
$0.00米ドル
4755 在庫あり
主な仕様
:95 V DC ... 250 V DC
深さ:61 mm
入力:4 kV (Test Level 4 - asymmetrical)
ショック:18 ms, 30g, in each space direction (according to IEC 60068-2-27)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 95 V DC ... 250 V DC | |
| 深さ | 61 mm |
| 入力 | 4 kV (Test Level 4 - asymmetrical) |
| ショック | 18 ms, 30g, in each space direction (according to IEC 60068-2-27) |
| 幅 | 90 mm |
| 身長 | 90 mm |
| 出力 | 2 kV (Test Level 3 - asymmetrical) |
| 電圧 | 3 V (Test Level 2) |
| コメント | Criterion B |
| ディレーティング | 55 °C ... 70 °C (2.5 %/K) |
| 立ち上がり時間 | < 0.5 s (UOUT(10 % ... 90 %)) |
| 効率 | > 88 % (for 277 V AC and nominal values) |
| 入力ヒューズ | 4 A (slow-blow, internal) |
| 出力電力 | 84 W |
| 製品タイプ | Power supply |
| ねじ山 | M3 |
| UL認証 | UL/C-UL listed UL 508 |
| 組み立てノート | alignable: 0 mm horizontally, 30 mm vertically |
| 取り付けタイプ | DIN rail mounting |
| 気候区分 | 3K3 (in acc. with EN 60721) |
| 突入電流 | < 40 A (typical) |
| 製品ファミリー | STEP POWER |
| ステータス表示 | "DC OK" LED green |
| 周波数範囲 | 80 MHz ... 1 GHz |
| 残留リップル | < 10 mVPP(20 MHz) |
| 記事の改訂 | 02 |
| 空中放電 | 8 kV (Test Level 3) |
| 水平ピッチ | 5 Div. |
| ハウジング材質 | Plastic |
| フェーズ数 | 1.00 |
| 保護クラス | II |
| 剥ぎ取り長さ | 6.5 mm |
| 接続方法 | Screw connection |
| 接触放電 | 6 kV (Test Level 3) |
| 制御偏差 | < 1 % (change in load, static 10 % ... 90 %) |
| 取り付け位置 | horizontal DIN rail NS 35, EN 60715 |
| 鉄道アプリケーション | EN 50121-4 |
| AC周波数範囲 | 45 Hz ... 65 Hz |
| 周波数範囲 DC | 0 Hz |
| シグナル伝達の種類 | LED |
| 消費電流 | 1.43 A (120 V AC) |
| 汚染度 | 2 |
| フットラッチ材質 | POM (Polyoxymethylene) |
| 入力電圧範囲 | 85 V AC ... 305 V AC |
| 出力電流Imax | 6 A |
| 試験場の強度 | 10 V/m |
| 直列接続 | yes |
| 保護の程度 | IP20 |
| 主電源バッファリング時間 | typ. 25 ms (120 V AC) |
| 過電圧カテゴリー | III |
| 低電圧指令 | Conformance with Low Voltage Directive 2014/35/EC |
| 出力特性 | U/I |
| 規格・規制 | EN 61000-4-2 |
| 最大締め付けトルク | 0.6 Nm |
| 典型的な応答時間 | < 0.5 s |
| 振動（操作） | < 15 Hz, amplitude ±2.5 mm (according to IEC 60068-2-6) |
| 入力電圧範囲AC | 85 V AC ... 305 V AC |
| 入力電圧範囲 DC | 95 V DC ... 250 V DC |
| 公称出力電圧 | 24 V DC ±1 % |
| ステータス表示に関する注意 | UOUT> 21.5 V: LED lights up |
| 力率（cos phi） | 0.64 |
| 締め付けトルク、最小 | 0.5 Nm |
| 許容バックアップヒューズ | B6 B10 B16 |
| 保護コーティング付き | no |
| 公称消費電力 | 147.7 VA |
| 動作電圧表示 | Green LED |
| 標準 - 安全な隔離 | DIN VDE 0100-410 |
| MTBF（IEC 61709、SN 29500） | > 1094000 h (40 °C) |
| フィードバック電圧抵抗 | ≤ 35 V DC |
| 公称入力電圧範囲 | 100 V AC ... 277 V AC |
| 公称出力電流（IN） | 3.5 A (-25 °C ... 55 °C) |
| 公称負荷時の電力損失最大。 | 11.5 W |
| 標準 - 電気安全 | IEC 62368-1 (SELV) |
| 電磁両立性 | Conformance with EMC Directive 2014/30/EU |
| 突入電流積分（I2t） | < 2.8 A2s |
| 供給電圧の電圧タイプ | AC/DC |
| 周囲温度（動作） | -25 °C ... 70 °C (> 55° C derating : 2.5%/K) |
| 絶縁電圧入力/出力 | 4 kV AC (type test) |
| 導体断面積 AWG 最大。 | 12 |
| 導体断面積AWG最小。 | 24 |
| 設置距離 右/左 | 0 mm / 0 mm |
| 設置距離上部/下部 | 30 mm / 30 mm |
| IEC 61508に準拠したSIL | 0 |
| 最大無負荷電力損失 | < 0.6 W |
| 規格 - 変圧器の安全性 | EN 61558-2-16 |
| 導体断面積、剛性最大。 | 2.5 mm² |
| 導体断面積、剛性最小。 | 0.2 mm² |
| 騒音放出に関するEMC要件 | EN 61000-6-3 |
| ノイズ耐性に関するEMC要件 | EN 61000-6-1 |
| ピークスイッチング電圧公称負荷 | < 30 mVPP(20 MHz) |
| 導体断面積最大可撓性。 | 2.5 mm² |
| 導体断面積の最小値はフレキシブルです。 | 0.2 mm² |
| 標準 – 安全超低電圧 | IEC 62368-1 (SELV) und EN 60204-1 (PELV) |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| 入力保護用の推奨ブレーカー | 6 A ... 16 A (Characteristics B, C, D, K) |
| 出力電圧の設定範囲（USet） | 22.5 V DC ... 25 V DC (> 24 V DC, constant capacity restricted) |
| 最大許容相対湿度（動作） | ≤ 95 % (at 25 °C, non-condensing) |
| EN 55011に準拠した放射無線干渉 | EN 55011 (EN 55022) class B used in industry and residential area / EMC 1 |
| EN 55011に準拠した無線干渉電圧 | EN 55011 (EN 55022) class B used in industry and residential area / EMC 1 |
| 出力過電圧保護（OVP） | < 35 V DC |
| 規格 – 主電源高調波電流の制限 | EN 61000-3-2 |
| 規格 – 衝撃電流に対する保護、電気機器の保護分離の基本要件 | EN 50178 |
| 規格 – 電力設備で使用する電子機器および電力設備へのその組立 | EN 50178/VDE 0160 (PELV) |
製品説明
Power supply. Carr. system, 24 V DC/3.5 A, primary switched, monof.
