STEP-UPS/12DC/12DC/4

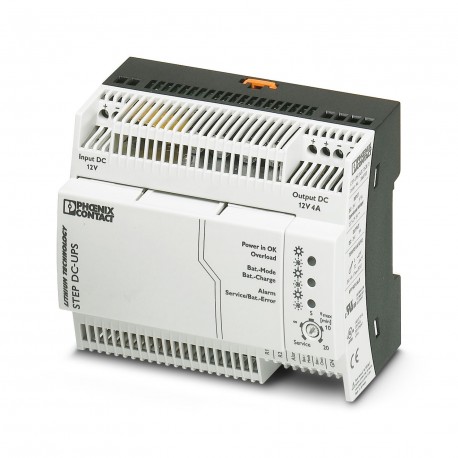

STEP-UPS/12DC/12DC/4 2868693 PHOENIX CONTACT Uninterruptible power supply
$0.00米ドル
3214 在庫あり
主な仕様
GTIN:4046356519922
注文キー:2868693
カタログページ:Page 298 (C-4-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356519922 |
| 注文キー | 2868693 |
| カタログページ | Page 298 (C-4-2017) |
| 梱包単位 | 1 pc |
| 原産国 | PL (Poland) |
| （充電プロセス） | 15 Hz ... 150 Hz, 2.3g, 90 min. |
| 関税番号 | 85371091 |
| ねじ山（一般） | M3 |
| ショック（充電プロセス） | 18 ms, 30g, in each space direction (according to IEC 60068-2-27) |
| ストリップ長さ（一般） | 6.5 mm |
| 電圧（充電プロセス） | 10 V (Test Level 3) |
| 気候区分（寸法） | 3K3 (in acc. with EN 60721) |
| コメント（充電プロセス） | Criterion B |
| 接続方法（一般） | Screw connection |
| 深さ（主要な商業データ） | 61 mm |
| 幅（主要商業データ） | 108 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 90 mm |
| UL認証（充電プロセス） | UL Listed UL 508 |
| 汚染度（寸法） | 2 |
| 正味重量（一般出力データ） | 0.46 kg |
| 保護等級（寸法） | IP20 |
| ノイズ耐性（充電プロセス） | EN 61000-6-2 |
| 周波数範囲（充電プロセス） | 0.15 MHz ... 80 MHz |
| 入力電圧（周囲条件） | 12 V DC |
| IQテクノロジー（一般出力データ） | no |
| 記憶媒体（一般出力データ） | Lithium polymer |
| 公称出力電圧（入力データ） | 12 V DC |
| 接触放電（充電プロセス） | 4 kV (Test Level 2) |
| 1個あたりの重量（梱包を除く） | 595.400 g |
| ねじ山（接続データ、入力） | M3 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 25; |
| 保護クラス（一般出力データ） | III |
| ねじ山（接続データ、出力） | M3 |
| 試験電界強度（充電プロセス） | 3 V/m (Test Level 2) |
| 取付位置（一般出力データ） | horizontal DIN rail NS 35, EN 60715 |
| 入力電圧範囲（周囲条件） | 10 V DC ... 16.5 V DC |
| 公称出力電流（IN）（入力データ） | 4 A (0 °C ... 40 °C) |
| 基準・規制（課金プロセス） | EN 61000-6-3 |
| 振動（操作）（充電過程） | < 15 Hz, amplitude ±2.5 mm (according to IEC 60068-2-6) |
| ストリップ長さ（接続データ、入力） | 6.5 mm |
| 導体断面積 AWG 最大 (一般) | 12 |
| 導体断面積AWG最小値（一般） | 24 |
| 接続方法（接続データ、入力） | Screw connection |
| 公称入力電圧（周囲条件） | 12 V DC |
| ストリップ長さ（接続データ、出力） | 6.5 mm |
| 組立説明書（一般出力データ） | alignable: horizontally 0 mm, vertically 50 mm |
| 入力ヒューズ内蔵（周囲条件） | 7 A (slow-blow, internal) |
| 周囲温度（動作）（寸法） | 0 °C ... 40 °C |
| 導体断面積（固体最大）（一般） | 2.5 mm² |
| 導体断面積（最小）（一般） | 0.2 mm² |
| 固定接続しきい値（周囲条件） | < 10 V |
| 導体断面積最大可とう性（一般） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.2 mm² |
| 消費電流（アイドル時）（周囲条件） | < 30 mA |
| 標準 - 電気安全（充電プロセス） | EN 60950-1/VDE 0805 (SELV) |
| 可変接続しきい値（周囲条件） | 1 V / 1 s |
| 電磁両立性（充電プロセス） | Conformance with EMC Directive 2014/30/EU |
| MTBF（IEC 61709、SN 29500）（一般出力データ） | > 1997000 h (40 °C) |
| 消費電流（最大）（周囲条件） | 6 A |
| 標準に準拠した接続（充電プロセス） | CUL |
| 周囲温度（保管/輸送）（寸法） | -20 °C ... 45 °C |
| 効率（出力データ（12 V DCバッテリー動作）） | > 97.4 % (Mains operation, with charged energy storage) |
| バッテリーの品質チェック（信号用接続データ） | Yes, every time it is charged and cyclically once a month |
| 導体断面積AWG最大（接続データ、入力） | 12 |
| 導体断面積AWG最小（接続データ、入力） | 24 |
| 過放電保護（信号用接続データ） | < 15 V DC |
| 導体断面積AWG最大（接続データ、出力） | 12 |
| 導体断面積AWG最小（接続データ、出力） | 24 |
| 導体断面積（実線最大）（接続データ、入力） | 2.5 mm² |
| 導体断面積（最小）（接続データ、入力） | 0.2 mm² |
| 消費電流（充電過程）（周囲条件） | < 0.8 A (Charging (ICharge = max, IOut = 0)) |
| 最大許容相対湿度（動作時）（寸法） | ≤ 95 % (at 25 °C, non-condensing) |
| 導体断面積（最大実線）（接続データ、出力） | 2.5 mm² |
| 導体断面積（最小）（接続データ、出力） | 0.2 mm² |
| 導体断面積最大フレキシブル（接続データ、入力） | 2.5 mm² |
| 導体断面積の最小値（接続データ、入力） | 0.2 mm² |
| 公称出力電圧（出力データ（12 V DC主電源動作）） | 12 V DC |
| 導体断面積最大フレキシブル（接続データ、出力） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（接続データ、出力） | 0.2 mm² |
| 公称出力電流（IN）（出力データ（12 V DC主電源動作）） | 4 A (0 °C ... 40 °C) |
| 出力電圧範囲（入力電圧に依存）（出力データ（12 V DC主電源動作）） | 10 V DC ... 15 V DC (UOut= UIn (t-1)) |
| 規格 – 電力設備で使用する電子機器および電力設備へのその組み立て（充電プロセス） | EN 50178/VDE 0160 (PELV) |
製品説明
Uninterruptible power supply with integrated battery module. The STEP-BAT/LIPO/18.5 DC/1.4 AH battery module can be ordered separately.
