STS 2,5-QUATTRO OG

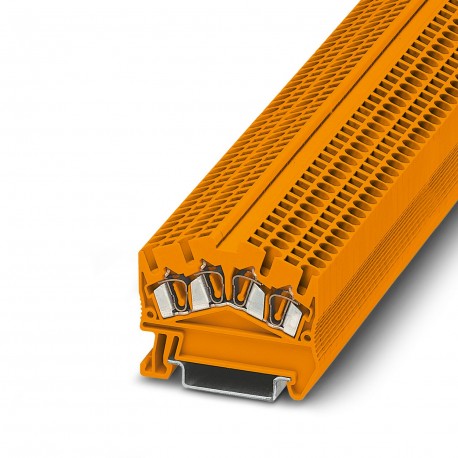

STS 2,5-QUATTRO OG 3037575 PHOENIX CONTACT Feed-through terminal block
$2.05米ドル
4915 在庫あり
主な仕様
:1204517 SZF 1-0,6X3,5
色:orange (RAL 2003)
幅:5.2 mm
身長:50.8 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 1204517 SZF 1-0,6X3,5 | |
| 色 | orange (RAL 2003) |
| 幅 | 5.2 mm |
| 身長 | 50.8 mm |
| 出力 | (Permanent) |
| 潜在能力 | 1 |
| 製品タイプ | Multi-conductor terminal block |
| 取り付けタイプ | NS 35/7,5 |
| 定格電流 | 20.5 A |
| 定格電圧 | 550 V |
| 識別 | II 2 G Ex eb IIC Gb |
| 行数 | 1 |
| エンドカバー幅 | 2.2 mm |
| 公称電流 | 24 A (with 4 mm² conductor cross section) |
| 公称電圧 | 800 V |
| サイドパネルを開く | Yes |
| 記事の改訂 | 07 |
| 剥ぎ取り長さ | 10 mm |
| 断面積AWG | 28 ... 12 (converted acc. to IEC) |
| 接触抵抗 | 1.25 mΩ |
| NS 35/15の深さ | 50.5 mm |
| 汚染度 | 3 |
| NS 35/7,5の深さ | 43 mm |
| 断熱材 | PA |
| 定格サージ電圧 | 8 kV |
| 最大負荷電流 | 28 A (in case of a 4 mm² conductor cross section, the maximum load current must not be exceeded by the total current of all connected conductors.) |
| 過電圧カテゴリー | III |
| 公称断面積 | 2.5 mm² |
| 接続数 | 4 |
| 接続容量AWG | 28 ... 12 |
| 温度上昇 | 40 K (25 A / 4 mm²) |
| 定格断面積AWG | 14 |
| 防爆認定アクセサリー | 3031762 D-STS 2,5 |
| 定格絶縁電圧 | 500 V |
| 接続容量は剛性 | 0.08 mm² ... 4 mm² |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A3 |
| 動作温度範囲 | -60 °C ... 110 °C |
| 接続容量は柔軟 | 0.08 mm² ... 2.5 mm² |
| 導体断面積は剛性 | 0.08 mm² ... 4 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 周囲温度（作動） | -5 °C ... 70 °C |
| 周囲温度（動作） | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| レベルあたりの接続数 | 4 |
| 導体断面積が柔軟 | 0.08 mm² ... 2.5 mm² |
| 標準に準拠した接続 | IEC 60947-7-1 |
| 許容湿度（動作） | 20 % ... 90 % |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| フレキシブル導体断面積[AWG] | 28 ... 14 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 公称条件での最大消費電力 | 0.77 W |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 0.14 mm² ... 2.5 mm² |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 0.14 mm² ... 2.5 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 0.5 mm² |
製品説明
Feed-through terminal, nominal voltage: 800 V, nominal current: 24 A, number of connections: 4, connection type: Spring connection, 1st floor, Dimensioning cross-section: 2.5 mm², cross-section: 0.08
