SUBCON-PLUS-F/AX 9

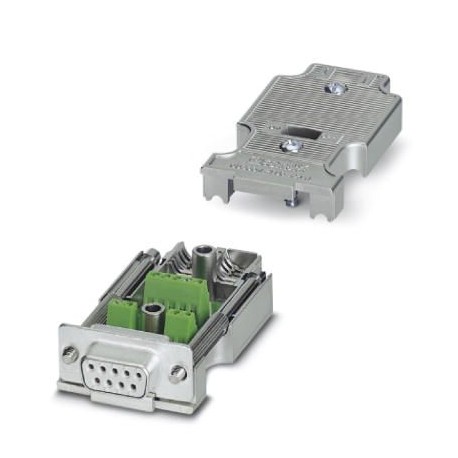

SUBCON-PLUS-F/AX 9 2311797 PHOENIX CONTACT D-SUB bus connector
$0.00米ドル
4409 在庫あり
主な仕様
GTIN:4046356293945
注文キー:2311797
カタログページ:Page 378 (C-6-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356293945 |
| 注文キー | 2311797 |
| カタログページ | Page 378 (C-6-2017) |
| 梱包単位 | 1 pc |
| トルク（一般） | 0.4 Nm |
| 原産国 | DE (Germany) |
| 接続（一般） | PCB connection |
| 関税番号 | 85366990 |
| （周囲条件） | 155 Years (SN 29500 standard, temperature 40 °C, operating cycle 100 % (7 days a week, 24 hours a day)) |
| 高度（寸法） | 5000 m (For restrictions see manufacturer's declaration) |
| ATEX（接続データ） | II 3 G Ex nA IIC T4 Gc X |
| MTTF（周囲条件） | 6706 Years (SN 29500 standard, temperature 25 °C, operating cycle 21 % (5 days a week, 8 hours a day)) |
| ストリップ長さ（一般） | 4.5 mm |
| 接続方法（一般） | Screw connection |
| 信号（周囲の状況） | RS-232 |
| 幅（主要商業データ） | 17 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 31.5 mm |
| 長さ（主要商業データ） | 58.2 mm |
| ポジション数（一般） | 9 |
| バスシステム（周囲条件） | Universal type for all systems |
| 保護等級（寸法） | IP30 |
| 有害ガス試験（接続データ） | ISA-S71.04-1985 G3 Harsh Group A |
| ピン配置（周囲条件） | 1, 2, 3, 4, 5, 6, 7, 8, 9 |
| 1個あたりの重量（梱包を除く） | 34.000 g |
| ハウジング材質（周囲条件） | ABS, metal-plated |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 締め付けトルク（周囲条件） | 0.4 Nm |
| 公称電流IN（周囲条件） | 100 mA |
| 公称電圧 UN (周囲条件) | 50 V |
| 最大ケーブル径（主要商用データ） | 8.4 mm |
| 最小ケーブル径（主要商用データ） | 7.6 mm |
| SUBCON固定ネジ（周囲条件） | 4-40 UNC |
| 導体断面積 AWG 最大 (一般) | 20 |
| 導体断面積AWG最小値（一般） | 26 |
| 周囲温度（動作）（寸法） | -20 °C ... 75 °C |
| 導体断面積（固体最大）（一般） | 0.5 mm² |
| 導体断面積（最小）（一般） | 0.14 mm² |
| 導体断面積最大可とう性（一般） | 0.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.14 mm² |
| 挿入/抜去サイクル（周囲条件） | > 200 |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 80 °C |
| 最大AWG導体断面積、フレキシブル（一般） | 20 |
| 最小AWG導体断面積、フレキシブル（一般） | 26 |
| コーティングの適用を損なう可能性のある物質を含まない（接続データ） | according to P-VW 3.10.7 57 65 0 VW-AUDI-Seat central standard |
製品説明
D-SUB connector, 9-pole female connector, axial design with two cable entries, universal type for all systems, pin occupancy: 1, 2, 3, 4, 5, 6, 7, 8, 9 on screw connection terminals
