TC-2KS40-AI16-EX-PR-CS

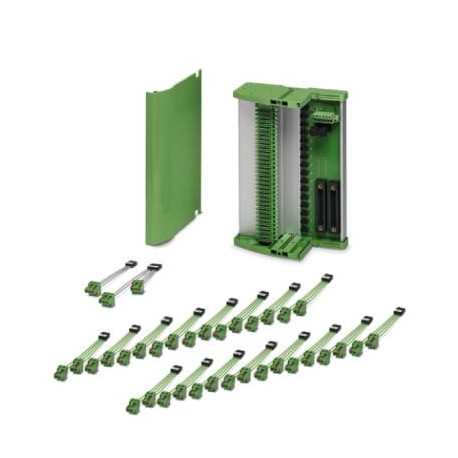

TC-2KS40-AI16-EX-PR-CS 2905677 PHOENIX CONTACT Module carrier
$0.00米ドル
3049 在庫あり
主な仕様
GTIN:4046356986724
注記:Made to Order (non-returnable)
注文キー:2905677
（一般的な）:2x green LEDs (PWR1 and PWR2)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356986724 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2905677 |
| （一般的な） | 2x green LEDs (PWR1 and PWR2) |
| カタログページ | Page 525 (C-5-2017) |
| 梱包単位 | 1 pc |
| （寸法） | Class I, Zone 2, Group IIC |
| ヒューズ（一般） | 2x 2.5 A on PCB, slow-blow (replaceable) |
| 原産国 | DE (Germany) |
| ショック（寸法） | 15g, according to IEC 60068-2-27 |
| 関税番号 | 85366990 |
| ショック（接続2） | 15g, according to IEC 60068-2-27 |
| 指定（一般） | Power module |
| 出力名（一般） | Switching output |
| 連絡先の種類（一般） | 1 N/C contact (alarm = open) |
| 入力電流（一般） | ≤ 2 A |
| 入力電圧（一般） | 24 V DC |
| 断熱材（寸法） | Basic insulation |
| 接続名（供給） | Power supply |
| 名称（寸法） | Air clearances and creepage distances |
| ステータス表示（一般） | 1 x red LED (error) |
| ストリップ長さ（供給） | 7 mm |
| 接続方法（供給） | Screw connection |
| 深さ（周囲条件） | 160 mm |
| 冗長電源（一般） | yes, decoupled from diodes |
| 幅（周囲条件） | 242 mm |
| 高さ（周囲条件） | 170 mm |
| UL、米国/カナダ（寸法） | UL 61010 Listed |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| ポジション数（供給） | 6 |
| 入力電圧範囲（一般） | 19.2 V DC ... 30 V DC |
| 接続名（接続1） | Controller level |
| 接続数（供給） | 1 |
| 最大高度（接続2） | ≤ 2000 m |
| 接続方法（接続1） | Yokogawa KS-compatible |
| 汚染度（寸法） | 2 |
| 定格サージ電圧（寸法） | 0.5 kV |
| 過電圧カテゴリー（寸法） | II |
| ポジション数（接続1） | 40 |
| 規格・規制（寸法） | DIN EN 50178 |
| 振動（動作）（寸法） | 2g, according to IEC 60068-2-6 |
| 最大スイッチング電圧（一般） | 50 V DC (0.3 A) |
| 導体断面積 AWG (供給) | 24 ... 12 |
| 接続数（接続1） | 2 |
| 振動（操作）（接続2） | 2g, according to IEC 60068-2-6 |
| 1個あたりの重量（梱包を除く） | 1,685.000 g |
| 定格絶縁電圧（寸法） | 50 V |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 導体断面積（ソリッド）（供給） | 0.14 mm² ... 2.5 mm² |
| 公称電圧UN（主要商用データ） | < 30 V DC (Per signal/channel) |
| 導体断面積フレキシブル（供給） | 0.14 mm² ... 2.5 mm² |
| 保護の程度（主要な商業データ） | IP00 |
| 分極とサージ保護（一般） | Yes |
| 周囲温度（動作）（接続2） | -20 °C ... 60 °C (Please observe module specifications) |
| 最大許容電流（主要商用データ） | 1 A (Signal/channel) |
| 許容湿度（動作）（接続2） | 5 % ... 95 % (non-condensing) |
| UL 94準拠の難燃性評価（寸法） | V0 |
| 周囲温度（保管/輸送）（接続2） | -40 °C ... 80 °C |
製品説明
Termination Carrier for the redundant connection of 16 MACX Analog Ex-i separation amplifiers to analog input cards of the Yokogawa CENTUM VP control system, using two KS40, 40-pole connectors. Suitab
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Cable set for signal transmission on the Termination Carrier for modules from the MACX Analog Ex series. Connection of terminal points 3.1 and 3.2 (signal transmission) to the signal PCB.
