TC-D37SUB-AIO16-M-PS-UNI

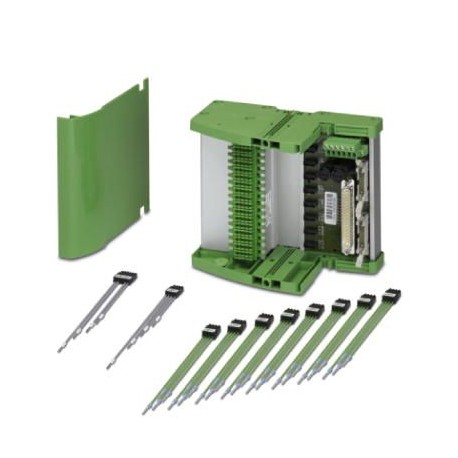

TC-D37SUB-AIO16-M-PS-UNI 2902934 PHOENIX CONTACT Module carrier
$0.00米ドル
3637 在庫あり
主な仕様
GTIN:4046356697798
注記:Made to Order (non-returnable)
注文キー:2902934
（一般的な）:2x green LEDs (PWR1 and PWR2)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356697798 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2902934 |
| （一般的な） | 2x green LEDs (PWR1 and PWR2) |
| カタログページ | Page 166 (C-5-2017) |
| 梱包単位 | 1 pc |
| （寸法） | Class I, Zone 2, Group IIC |
| ヒューズ（一般） | 2x 2.5 A on PCB, slow-blow (replaceable) |
| ATEX（寸法） | II 3 G Ex nA IIC T4 Gc X |
| 原産国 | DE (Germany) |
| ショック（寸法） | 15g, according to IEC 60068-2-27 |
| 関税番号 | 85366990 |
| ショック（接続4） | 15g, according to IEC 60068-2-27 |
| 指定（一般） | Power module |
| 出力名（一般） | Switching output |
| 連絡先の種類（一般） | 1 N/C contact (alarm = open) |
| 入力電流（一般） | ≤ 2 A |
| 入力電圧（一般） | 24 V DC |
| 断熱材（寸法） | Basic insulation |
| 接続名（供給） | Power supply |
| 名称（寸法） | Air clearances and creepage distances |
| ステータス表示（一般） | 2 x red LED (error) |
| 公称電圧UN（注） | < 30 V DC (Per signal/channel) |
| ストリップ長さ（供給） | 7 mm |
| 接続方法（供給） | Screw connection |
| 深さ（周囲条件） | 160 mm |
| 冗長電源（一般） | yes, decoupled from diodes |
| 幅（周囲条件） | 136 mm |
| 保護等級（注） | IP00 |
| 高さ（周囲条件） | 170 mm |
| UL、米国/カナダ（寸法） | UL 61010 Listed |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| ポジション数（供給） | 6 |
| 入力電圧範囲（一般） | 19.2 V DC ... 30 V DC |
| 接続名（接続1） | Controller level |
| 接続名（接続2） | X11 |
| 接続名（接続3） | X12 |
| 接続数（供給） | 1 |
| 最大許容電流（注） | 23 mA (Signal/channel) |
| 最大高度（接続4） | ≤ 2000 m |
| 接続方法（接続1） | D-SUB pin strip |
| 接続方法（接続2） | IDC/FLK pin strip |
| 接続方法（接続3） | IDC/FLK pin strip |
| 定格サージ電圧（寸法） | 0.5 kV |
| ポジション数（接続1） | 37 |
| ポジション数（接続2） | 14 |
| ポジション数（接続3） | 14 |
| 規格・規制（寸法） | DIN EN 50178 |
| 振動（動作）（寸法） | 2g, according to IEC 60068-2-6 |
| 最大スイッチング電圧（一般） | 30 V DC (50 mA) |
| 導体断面積 AWG (供給) | 24 ... 12 |
| 接続数（接続1） | 1 |
| 接続数（接続2） | 1 |
| 接続数（接続3） | 1 |
| 振動（操作）（接続4） | 2g, according to IEC 60068-2-6 |
| 1個あたりの重量（梱包を除く） | 1,190.100 g |
| 定格絶縁電圧（寸法） | 50 V |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 導体断面積（ソリッド）（供給） | 0.14 mm² ... 2.5 mm² |
| 導体断面積フレキシブル（供給） | 0.14 mm² ... 2.5 mm² |
| 分極とサージ保護（一般） | Yes |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 周囲温度（動作）（接続4） | -20 °C ... 60 °C (Please observe module specifications) |
| 許容湿度（動作）（接続4） | 5 % ... 95 % (non-condensing) |
| UL 94準拠の難燃性評価（寸法） | V0 |
| 周囲温度（保管/輸送）（接続4） | -40 °C ... 80 °C |
製品説明
Universal termination carrier for connecting 16 MINI Analog separation amplifiers to digital or analogue input/output cards, via D-SUB plug-in connectors, 37 poles (1:1 connection), with HART-Multiple
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Cable set for signal transmission on the termination carrier for modules from the MINI Analog series. Connection of terminal points 5 and 6 of two adjacent MINI Analog modules to the signal PCB via a 4-pos. PTSM connector.
