TDPT 16/ 2-SP-10,16-ZB

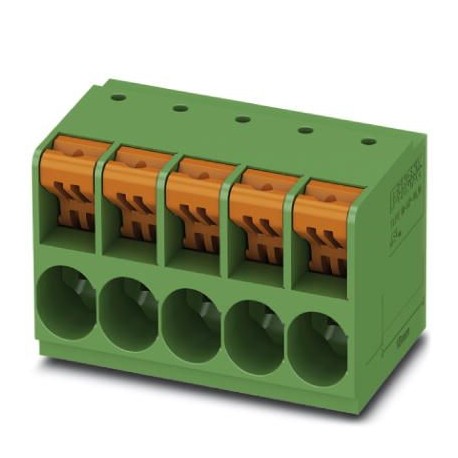

TDPT 16/ 2-SP-10,16-ZB 1017531 PHOENIX CONTACT PCB terminal block
$0.00米ドル
3282 在庫あり
主な仕様
GTIN:4055626501635
注文キー:1017531
梱包単位:50 pc
原産国:CN (China)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626501635 |
| 注文キー | 1017531 |
| 梱包単位 | 50 pc |
| 原産国 | CN (China) |
| 関税番号 | 85369010 |
| （周囲条件） | Test passed |
| 最小注文数量 | 50 pc |
| （電気的パラメータ） | 1.5 mm² ... 16 mm² (Push-in connection) |
| （パッケージ情報） | Following IEC 60068-2-54:2006-04 |
| 注記（接続容量） | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| 電圧（電気テスト） | 800 V |
| ピッチ（主要商業データ） | 10.16 mm |
| （基準および規制） | No hazardous substances above threshold values |
| ピッチ（材料データ - ハウジング） | 10.16 mm |
| プロセス（パッケージ情報） | Wave soldering |
| 定格電流（アイテムプロパティ） | 76 A |
| ピン配置（主要商用データ） | Zigzag pinning W |
| 仕様（電気試験） | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
| 試験仕様（引抜試験） | IEC 60947-7-4 |
| 取り付けタイプ（主要商用データ） | Wave soldering |
| （終端および接続方法） | 16 mm² / flexible / > 100 N |
| 1個あたりの重量（梱包を除く） | 23.460 g |
| 寸法a（材質データ - ハウジング） | 10.16 mm |
| 仕様（パッケージ情報） | Following IEC 61760-1:2006-04 |
| 幅 [ w ] (材質データ - ハウジング) | 17.74 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接点材質（接続容量） | Cu alloy |
| 高さ [ h ] (材質データ - ハウジング) | 34.7 mm |
| 長さ [ l ] (材質データ - ハウジング) | 31.9 mm |
| レベル数（主要商業データ） | 1 |
| 接続方法（主要商用データ） | Push-in spring connection |
| 記事の範囲（主要な商業データ） | TDPT 16/..-SP |
| ピン寸法（材料データ - ハウジング） | 1.2 x 1 mm |
| はんだピン[P]（材料データ - ハウジング） | 3.5 mm |
| ストリップ長さ（電気的パラメータ） | 18 mm |
| ポジション数（主要商業データ） | 2 |
| 穴径（製品寸法） | 2 mm |
| 絶縁材料グループ（電気試験） | I |
| 絶縁材料（材料データ - 連絡先） | PA |
| 定格サージ電圧（II/2）（電気試験） | 6 kV |
| 定格サージ電圧（III/2）（項目特性） | 8 kV |
| 表面特性（接続容量） | Tin-plated |
| パッケージの種類（PCB設計の寸法） | packed in cardboard |
| パッケージあたりの個数（PCB設計の寸法） | 50 |
| 定格サージ電圧（III/2）（電気試験） | 8 kV |
| 定格サージ電圧（III/3）（電気試験） | 8 kV |
| 記事の簡単な説明（主要商業データ） | PCB terminal block |
| 図（空間距離と沿面距離） | |
| 周囲温度（組立）（加工上の注意） | -5 °C ... 105 °C |
| 引抜試験（結線・接続方法） | IEC 60999-1:1999-11 |
| 周囲温度（動作）（処理上の注意） | -40 °C |
| 定格絶縁電圧（II/2）（電気試験） | 1000 V |
| 定格絶縁電圧（III/2）（項目特性） | 1000 V |
| 絶縁材料グループ（材料データ - 連絡先） | I |
| 定格絶縁電圧（III/2）（電気試験） | 1000 V |
| 定格絶縁電圧（III/3）（電気試験） | 800 V |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 600 |
| 導体断面積（電気パラメータ） | 0.75 mm² ... 16 mm² (Conductor connection with open terminal point) |
| 高さ（はんだピンなし）（材質データ - ハウジング） | 31.2 mm |
| 仕様（空間距離および沿面距離） | IEC 60947-7-4 |
| 単位梱包単位（PCB設計の寸法） | Pcs. |
| 定格電流（規格に従った機械試験） | 76 A |
| 導体断面積が柔軟（電気パラメータ） | 0.75 mm² ... 16 mm² |
| 周囲温度（保管・輸送）（処理上の注意） | -40 °C ... 70 °C |
| 導体断面積 AWG / kcmil (電気的パラメータ) | 20 ... 6 |
| 導体の損傷および緩みの試験（周囲条件） | IEC 60999-1:1999-11 |
| 金属表面はんだ付け部（最上層）（接続容量） | Tin (10 - 16 µm Sn) |
| 金属表面端子（最上層）（接続容量） | Tin (10 - 16 µm Sn) |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
| 単線/端子、撚線GRP（電気パラメータ） | 0.75 mm² ... 16 mm² |
| 定格サージ電圧（III/2）（規格に基づく機械試験） | 8 kV |
| 定格絶縁電圧（III/2）（規格に従った機械試験） | 1000 V |
| 規格に準拠した接続（電流容量/ディレーティング曲線） | EN-VDE |
| UL 94準拠の難燃性評価（電流容量/負荷軽減曲線） | V0 |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI（材料データ - 連絡先） | 850 |
| EN 60695-2-13に準拠したグローワイヤ発火温度GWIT（材料データ - 問い合わせ先） | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度（材料データ - 連絡先） | 125 °C |
| 導体断面積 / 導体種類 / 引張力（端末処理および接続方法） | 0.75 mm² / solid / > 30 N |
| 導体断面積、フレキシブル、フェルール付き、プラスチックスリーブ付き（電気的パラメータ） | 0.75 mm² ... 16 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし（電気的パラメータ） | 0.75 mm² ... 16 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール付き（電気的パラメータ） | 0.75 mm² ... 6 mm² |
製品説明
Terminal block for printed circuit board, nominal current: 76 A, nominal voltage (III/2): 1000 V, nominal section: 16 mm², number of potentials: 2, number of rows: 1, number of poles per row: 2, famil
