TDPT 16/ 6-SC-10,16-ZB

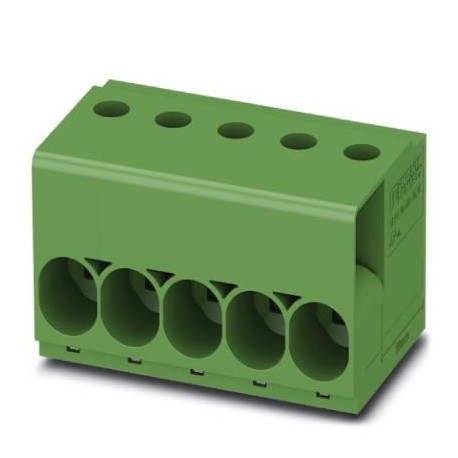

TDPT 16/ 6-SC-10,16-ZB 1017530 PHOENIX CONTACT PCB terminal block
$0.00米ドル
4860 在庫あり
主な仕様
GTIN:4055626501628
注文キー:1017530
梱包単位:50 pc
原産国:CN (China)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626501628 |
| 注文キー | 1017530 |
| 梱包単位 | 50 pc |
| 原産国 | CN (China) |
| 関税番号 | 85369010 |
| （周囲条件） | |
| 最小注文数量 | 50 pc |
| 注記（接続容量） | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| 電圧（電気テスト） | 800 V |
| ピッチ（主要商業データ） | 10.16 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 定格電流（引抜試験） | 76 A |
| トルク（電気パラメータ） | 1.4 Nm ... 1.7 Nm |
| ピッチ（材料データ - ハウジング） | 10.16 mm |
| 定格電流（アイテムプロパティ） | 76 A |
| ピン配置（主要商用データ） | Zigzag pinning W |
| 取り付けタイプ（主要商用データ） | Wave soldering |
| （終端および接続方法） | 16 mm² / solid / > 100 N |
| 1個あたりの重量（梱包を除く） | 55.630 g |
| 寸法a（材質データ - ハウジング） | 50.8 mm |
| 幅 [ w ] (材質データ - ハウジング) | 61.98 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接点材質（接続容量） | Cu alloy |
| 高さ [ h ] (材質データ - ハウジング) | 34.7 mm |
| 長さ [ l ] (材質データ - ハウジング) | 31.9 mm |
| レベル数（主要商業データ） | 1 |
| 接続方法（主要商用データ） | Screw connection with tension sleeve |
| 記事の範囲（主要な商業データ） | TDPT 16/..-SC |
| ピン寸法（材料データ - ハウジング） | 1 x 0.9 mm |
| はんだピン[P]（材料データ - ハウジング） | 3.5 mm |
| ストリップ長さ（電気的パラメータ） | 18 mm |
| ポジション数（主要商業データ） | 6 |
| 穴径（製品寸法） | 1.85 mm |
| ドライブフォームネジヘッド（主要商業データ） | Slotted (L) |
| 定格サージ電圧（III/2）（引抜試験） | 8 kV |
| 絶縁材料グループ（電気試験） | I |
| 絶縁材料（材料データ - 連絡先） | PA |
| 定格サージ電圧（II/2）（電気試験） | 6 kV |
| 定格サージ電圧（III/2）（項目特性） | 8 kV |
| 表面特性（接続容量） | hot-dip tin-plated |
| パッケージの種類（PCB設計の寸法） | packed in cardboard |
| パッケージあたりの個数（PCB設計の寸法） | 50 |
| 定格サージ電圧（III/2）（電気試験） | 8 kV |
| 定格サージ電圧（III/3）（電気試験） | 8 kV |
| 記事の簡単な説明（主要商業データ） | PCB terminal block |
| 図（空間距離と沿面距離） | |
| 定格絶縁電圧（III/2）（引抜試験） | 1000 V |
| 定格絶縁電圧（II/2）（電気試験） | 1000 V |
| 定格絶縁電圧（III/2）（項目特性） | 1000 V |
| 絶縁材料グループ（材料データ - 連絡先） | I |
| 定格絶縁電圧（III/2）（電気試験） | 1000 V |
| 定格絶縁電圧（III/3）（電気試験） | 800 V |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 600 |
| 導体断面積（電気パラメータ） | 0.75 mm² ... 16 mm² |
| 高さ（はんだピンなし）（材質データ - ハウジング） | 31.2 mm |
| 周囲温度（組立）（梱包情報） | -5 °C ... 105 °C |
| 単位梱包単位（PCB設計の寸法） | Pcs. |
| 周囲温度（動作）（梱包情報） | -40 °C |
| 導体断面積が柔軟（電気パラメータ） | 0.75 mm² ... 16 mm² |
| 導体断面積 AWG / kcmil (電気的パラメータ) | 20 ... 6 |
| 金属表面はんだ付け部（最上層）（接続容量） | Tin (4 - 8 µm Sn) |
| 金属表面端子（最上層）（接続容量） | Tin (4 - 8 µm Sn) |
| 周囲温度（保管/輸送）（包装情報） | -40 °C ... 70 °C |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
| 同じ断面積を持つ2本の導体（ソリッド）（電気パラメータ） | 0.5 mm² ... 6 mm² |
| 同じ断面積を持つ2本のフレキシブル導体（電気パラメータ） | 0.5 mm² ... 6 mm² |
| 規格に準拠した接続（電流容量/ディレーティング曲線） | EN-VDE |
| UL 94準拠の難燃性評価（電流容量/負荷軽減曲線） | V0 |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI（材料データ - 連絡先） | 850 |
| EN 60695-2-13に準拠したグローワイヤ発火温度GWIT（材料データ - 問い合わせ先） | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度（材料データ - 連絡先） | 125 °C |
| 導体断面積 / 導体種類 / 引張力（端末処理および接続方法） | 0.75 mm² / flexible / > 30 N |
| 導体断面積、フレキシブル、フェルール付き、プラスチックスリーブ付き（電気的パラメータ） | 0.75 mm² ... 16 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし（電気的パラメータ） | 0.75 mm² ... 16 mm² |
製品説明
Terminal block for printed circuit board, nominal current: 76 A, nominal voltage (III/2): 1000 V, nominal section: 16 mm², number of potentials: 6, number of rows: 1, number of poles per row: 6, famil
