在庫あり 注目商品
TDPT 4/ 2-SC-6,35-ZB GY

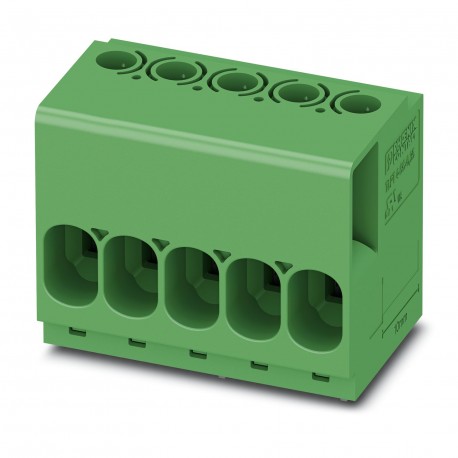

TDPT 4/ 2-SC-6,35-ZB GY 1056751 PHOENIX CONTACT PCB terminal block TDPT 4/ 2-SC-6,35-ZB GY 1056751
$0.00米ドル
3881 在庫あり
主な仕様
GTIN:4055626697918
注文キー:1056751
梱包単位:1
ETIM 5.0 (eCl@ss):EC002643
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626697918 |
| 注文キー | 1056751 |
| 梱包単位 | 1 |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| 関税番号 | 85369010 |
| （周囲条件） | Test passed |
| 注記（接続容量） | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| ピッチ（主要商業データ） | 6.35 mm |
| eCl@ss 5.1 (分類) | 27261100 |
| eCl@ss 6.0 (分類) | 27261100 |
| eCl@ss 7.0 (分類) | 27440401 |
| eCl@ss 8.0 (分類) | 27440401 |
| eCl@ss 9.0 (分類) | 27440401 |
| 定格電流（引抜試験） | 41 A |
| トルク（電気パラメータ） | 0.6 Nm ... 0.8 Nm |
| ピッチ（材料データ - ハウジング） | 6.35 mm |
| 定格電流（アイテムプロパティ） | 41 A |
| ピン配置（主要商用データ） | Zigzag pinning W |
| 仕様（電気試験） | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
| ねじ山（主要商業データ） | M3 |
| 取り付けタイプ（主要商用データ） | Wave soldering |
| （終端および接続方法） | 6 mm² / solid / > 60 N |
| 寸法a（材質データ - ハウジング） | 6.35 mm |
| 幅 [ w ] (材質データ - ハウジング) | 13.5 mm |
| 接点材質（接続容量） | Cu alloy |
| 高さ [ h ] (材質データ - ハウジング) | 26.9 mm |
| 長さ [ l ] (材質データ - ハウジング) | 20.75 mm |
| レベル数（主要商業データ） | 1 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 接続方法（主要商用データ） | Screw connection with tension sleeve |
| 記事の範囲（主要な商業データ） | TDPT 4/..-SC |
| ピン寸法（材料データ - ハウジング） | 0.9 x 0.9 mm |
| はんだピン[P]（材料データ - ハウジング） | 3.5 mm |
| ストリップ長さ（電気的パラメータ） | 10 mm |
| ポジション数（主要商業データ） | 2 |
| 穴径（製品寸法） | 1.7 mm |
| 潜在的可能性の数（主要な商業データ） | 2 |
| ドライブフォームネジヘッド（主要商業データ） | Slotted (L) |
| 接続数（主要商業データ） | 2 |
| 定格サージ電圧（III/2）（引抜試験） | 8 kV |
| 絶縁材料グループ（電気試験） | I |
| 絶縁材料（材料データ - 連絡先） | PA |
| 定格サージ電圧（II/2）（電気試験） | 6 kV |
| 定格サージ電圧（III/2）（項目特性） | 8 kV |
| 表面特性（接続容量） | hot-dip tin-plated |
| パッケージの種類（PCB設計の寸法） | packed in cardboard |
| パッケージあたりの個数（PCB設計の寸法） | 50 |
| 定格サージ電圧（III/2）（電気試験） | 8 kV |
| 定格サージ電圧（III/3）（電気試験） | 8 kV |
| 記事の簡単な説明（主要商業データ） | PCB terminal block |
| 定格絶縁電圧（III/2）（引抜試験） | 1000 V |
| 引抜試験（結線・接続方法） | IEC 60999-1:1999-11 |
| 定格絶縁電圧（II/2）（電気試験） | 1000 V |
| 定格絶縁電圧（III/2）（項目特性） | 1000 V |
| 絶縁材料グループ（材料データ - 連絡先） | I |
| 定格絶縁電圧（III/2）（電気試験） | 1000 V |
| 定格絶縁電圧（III/3）（電気試験） | 800 V |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 600 |
| 導体断面積（電気パラメータ） | 0.2 mm² ... 6 mm² |
| 高さ（はんだピンなし）（材質データ - ハウジング） | 23.4 mm |
| 周囲温度（組立）（梱包情報） | -5 °C ... 105 °C |
| 単位梱包単位（PCB設計の寸法） | Pcs. |
| 周囲温度（動作）（梱包情報） | -40 °C (Depending on the current carrying capacity/derating curve) |
| 導体断面積が柔軟（電気パラメータ） | 0.2 mm² ... 6 mm² |
| 導体断面積 AWG / kcmil (電気的パラメータ) | 24 ... 10 |
| 導体の損傷および緩みの試験（周囲条件） | IEC 60999-1:1999-11 |
| 金属表面はんだ付け部（最上層）（接続容量） | Tin (4 - 8 µm Sn) |
| 金属表面端子（最上層）（接続容量） | Tin (4 - 8 µm Sn) |
| 周囲温度（保管/輸送）（包装情報） | -40 °C ... 70 °C |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
| 同じ断面積を持つ2本の導体（ソリッド）（電気パラメータ） | 0.2 mm² ... 1.5 mm² |
| 同じ断面積を持つ2本のフレキシブル導体（電気パラメータ） | 0.2 mm² ... 1.5 mm² |
| 規格に準拠した接続（空間距離および沿面距離） | EN-VDE |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI（材料データ - 連絡先） | 850 |
| EN 60695-2-13に準拠したグローワイヤ発火温度GWIT（材料データ - 問い合わせ先） | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度（材料データ - 連絡先） | 125 °C |
| 導体断面積 / 導体種類 / 引張力（端末処理および接続方法） | 0.2 mm² / flexible / > 10 N |
| 導体断面積、フレキシブル、フェルール付き、プラスチックスリーブ付き（電気的パラメータ） | 0.2 mm² ... 4 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし（電気的パラメータ） | 0.2 mm² ... 4 mm² |
製品説明
Terminal block for printed circuit board, nominal current: 41 A, nominal voltage (III/2): 1000 V, nominal section: 4 mm², number of potentials: 2, number of rows: 1, number of poles per row: 2, family
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
PCB terminal block, nominal current: 41 A, nom. voltage: 1000 V, pitch: 6.35 mm, number of positions: 2, connection method: Screw connection with tension sleeve, mounting: Wave soldering, conductor/PCB connection direction: 0 °, color: gray
