TMC 2 M1 120 5,0A

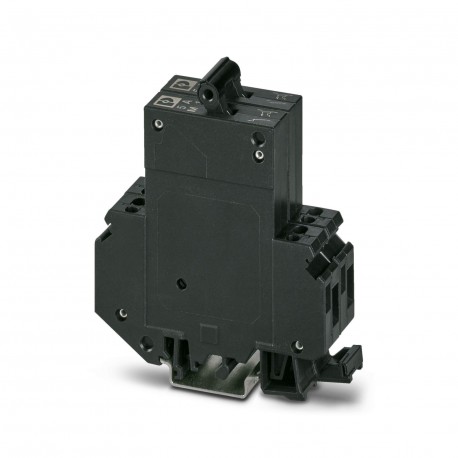

TMC 2 M1 120 5,0A 0915030 PHOENIX CONTACT Thermomagnetic device circuit breaker
$0.00米ドル
4799 在庫あり
主な仕様
:65 V DC
ヒューズ:M1 (normal blow)
タイプ:DIN rail module, one-piece
色:black (RAL 9005)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 65 V DC | |
| ヒューズ | M1 (normal blow) |
| タイプ | DIN rail module, one-piece |
| 色 | black (RAL 9005) |
| 深さ | 96 mm |
| 幅 | 25 mm |
| 身長 | 82.5 mm |
| ヒューズタイプ | Automatic device |
| 製品タイプ | Thermomagnetic device circuit breakers |
| ねじ山 | M3 |
| 湿度テスト | 240 h, 95 % RH, 40 °C |
| 取り付けタイプ | DIN rail: 35 mm |
| 定格電圧 | 250 V AC (3 AC 433 V) |
| 行数 | 2 |
| 製品ファミリー | TMC |
| 接続名 | Auxiliary contact |
| チャンネル数 | 1 |
| 公称電流 | 5 A |
| 公称電圧 | 250 V AC |
| サイドパネルを開く | No |
| トリッピング法 | TM (thermomagnetic) |
| 記事の改訂 | 04 |
| 定格電流IN | 5 A |
| 剥ぎ取り長さ | 12 mm |
| 補助回路 | 240 V AC / 1 A (Low-induction) |
| 接続方法 | Screw connection |
| 断面積AWG | 24 ... 10 (converted acc. to IEC) |
| デバイス抵抗 | 0.063 Ω |
| 動作電流 | 5 A AC (Low-induction) |
| 動作電圧 | 240 V AC |
| 締め付けトルク | 0.6 ... 0.8 Nm |
| 汚染度 | 2 |
| 絶縁強度 | 3000 V AC (Actuation area) |
| 断熱材 | PA66 |
| ポジション数 | 2 |
| 定格サージ電圧 | 2.5 kV |
| 保護の程度 | IP30 (Actuation area) |
| 過電圧カテゴリー | II |
| 接続数 | 4 |
| スイッチングサイクル、最大 | 10000 (At 1 x In, inductive) |
| 規格/仕様 | EN 60934 |
| 絶縁材料グループ | II |
| 内部円筒ゲージ | A3 |
| 絶縁抵抗 Riso | > 100 MΩ (500 V DC) |
| 導体断面積 AWG | 24 ... 10 |
| 導体断面積は剛性 | 0.2 mm² ... 6 mm² |
| 周囲温度（動作） | -30 °C ... 60 °C |
| 導体断面積が柔軟 | 0.2 mm² ... 4 mm² |
| 短絡スイッチング容量 | 5000 A () |
| UL 94準拠の難燃性評価 | V-2 |
| 定格短絡開閉容量 Icn | 400 A |
| 同じ断面積の2本の導体、ソリッド | 0.2 mm² ... 0.75 mm² |
| 同じ断面積の2本の導体、フレキシブル | 0.2 mm² ... 0.75 mm² |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 0.25 mm² ... 2.5 mm² |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 0.25 mm² ... 4 mm² |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き | 0.2 mm² ... 2.5 mm² |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし | 0.25 mm² ... 4 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き | 0.25 mm² ... 1 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 0.5 mm² ... 2.5 mm² |
製品説明
Thermomagnetic protection switch, 2-pole, semi-flat, 1 open contact and 1 closed contacts, with universal foot for mounting on NS 32 or NS 35
