TRIO3-PS/1AC/24DC/10

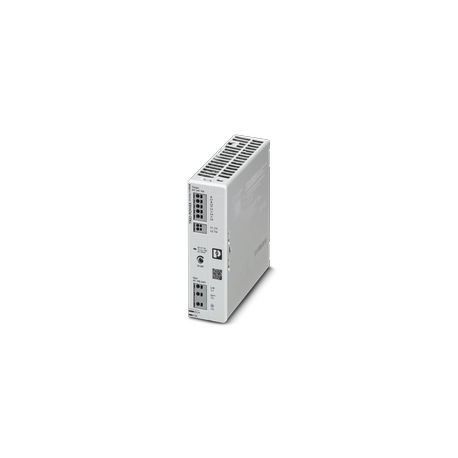

TRIO3-PS/1AC/24DC/10 1159038 PHOENIX CONTACT Primary switching power supplies, TRIO POWER, Push-in connectio..
$177.85米ドル
102 在庫あり
主な仕様
:115 V AC ... 240 V AC ±10 % (UL)
色:red, yellow, green (multicolor LED)
深さ:132 mm
入出力:asymmetrical
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 115 V AC ... 240 V AC ±10 % (UL) | |
| 色 | red, yellow, green (multicolor LED) |
| 深さ | 132 mm |
| 入出力 | asymmetrical |
| 入力 | asymmetrical 2 kV (Test Level 3) |
| 幅 | 40 mm |
| 硬い | 0.2 mm² ... 4 mm² |
| 身長 | 135 mm |
| 出力 | asymmetrical 2 kV (Test Level 3) |
| 信号 | asymmetrical 1 kV (Test Level 3) |
| LEDオフ | Supply voltage input AC not present (Off) |
| 電圧 | 10 V (Test Level 3) |
| コメント | Criterion B |
| ディレーティング | < 100 V AC (1 %/V) |
| 関数 | Visual operating state display |
| 位置 | 3.x |
| フレキシブル | 0.2 mm² ... 2.5 mm² |
| 頻度 | 50 Hz |
| 立ち上がり時間 | ≤ 1 s (UOut= 10 % ... 90 %) |
| EN 61010-1 | III (≤ 2000 m) |
| 効率 | typ. 94.5 % (120 V AC) |
| 基準A | Normal operating behavior within the specified limits. |
| 基準B | Temporary impairment to operational behavior that is corrected by the device itself. |
| 基準C | Temporary adverse effects on the operating behavior, which the device corrects automatically or which can be restored by actuating the operating elements. |
| 電圧低下 | 70 % |
| リジッド（AWG） | 24 ... 12 (Cu) |
| 波高係数 | typ. 1.75 (120 V AC) |
| フードバージョン | Polycarbonate |
| 製品タイプ | Power supply |
| 取り付けタイプ | DIN rail mounting |
| 無負荷耐性 | yes |
| 識別 | UL/C-UL Listed UL 61010-1 |
| 突入電流 | < 17 A (25 °C) |
| 騒音放出 | EN 55016 |
| ノイズ耐性 | Immunity in accordance with EN 61000-6-1 (residential), EN 61000-6-2 (industrial) |
| 製品ファミリー | TRIO POWER |
| 追加テキスト | Class 3 |
| EN 61010-2-201 | III (≤ 2000 m) |
| 周波数範囲 | 0 kHz ... 2 kHz |
| 残留リップル | typ. 50 mVPP(with nominal values) |
| 状態条件 | UOut> 21 V DC and IOutN (Contact closed) |
| 空中放電 | 8 kV (Test Level 3) |
| 最大高度 | ≤ 5000 m (> 2000 m, Derating: 10 %/1000 m) |
| フェーズ数 | 1.00 |
| ポジションマーキング | 3.1 (13), 3.2 (14) |
| 保護クラス | I |
| 剥ぎ取り長さ | 10 mm (rigid/flexible) |
| 接続方法 | Push-in connection |
| 接触放電 | 6 kV (Test Level 3) |
| 制御偏差 | < 1 % (change in load, static 10 % ... 90 %) |
| デバイスの主電源ヒューズ | 6.3 A internal (device protection) |
| 取り付け位置 | horizontal DIN rail NS 35, EN 60715 |
| 期間数 | 25 periods |
| 出力電力（PN） | 240 W |
| ショック（操作） | 18 ms, 30g, per spatial direction (IEC 60068-2-27) |
| スイッチング電圧 | max. 30 V DC (SELV) |
| 保護回路 | Transient protection; Varistor |
| シグナル伝達の種類 | LED DC OK – signal state operation (UN= 24 V DC, IOut= IN) |
| 消費電流 | 2.6 A (100 V AC) |
| 汚染度 | 2 |
| 入力電圧範囲 | 100 V AC ... 240 V AC -15 % ... +10 % |
| 短絡防止 | yes |
| 試験場の強度 | 10 V/m (Test Level 3) |
| 直列接続 | yes, for increased output voltage (observe SELV limit) |
| 保護の程度 | IP20 |
| 周波数範囲（fN） | 50 Hz ... 60 Hz ±10 % |
| LEDオン（赤）、ISHORT | UOutOut > 0.9 x IN(On (red), ISHORT) |
| 主電源バッファリング時間 | typ. 27 ms (120 V AC) |
| サイド要素バージョン | Aluminum |
| 標準指定 | Safety of power supply units up to 1100 V (insulation distances) |
| 組み立て説明書 | alignable: 0 mm horizontally, 30 mm vertically |
| 干渉放射 | Interference emission in accordance with EN 61000-6-3 (residential and commercial) and EN 61000-6-4 (industrial) |
| LED オン（緑）、DC OK | UOut> 21 V DC and IOutN (On (green), DC OK) |
| 低電圧指令 | Conformance with Low Voltage Directive 2014/35/EC |
| 規格・規制 | EN 61000-3-2 |
| 振動（操作） | 10 Hz ... 50 Hz, amplitude ±0.2 mm (IEC 60068-2-6) |
| 並列接続 | yes, for increased efficiency and redundancy |
| 公称出力電圧 | 24 V DC |
| 力率（cos phi） | 0.95 (230 V AC) |
| PEへの放電電流 | < 3.5 mA |
| 伝導ノイズの放出 | EN 55016 |
| 規格/仕様 | DIN EN 61558-2-16 |
| 電流容量 | max. 100 mA |
| LEDオン（赤点滅）OVP | UOUT> OVP (Over voltage protection) (On (flashing red)) |
| スイッチ接点（フローティング） | OptoMOS |
| ダイナミックブースト（IDyn.Boost） | max. 15 A (5 s) |
| 統合ヒューズ保護 | no |
| MTBF（IEC 61709、SN 29500） | > 2300000 h (25 °C) |
| 出力電力（PDyn. Boost） | max. 360 W (5 s) |
| フィードバック電圧抵抗 | ≤ 35 V DC |
| LED オン（黄色）、IOut > 90% | UOut> 21 V DC and IOut> 0.9 x IN(On (yellow), IOut> 90% ) |
| 公称入力電圧範囲 | 100 V AC ... 240 V AC |
| 公称出力電流（IN） | 10 A |
| 供給システム構成 | Star network (TN, TT, IT (PE)) |
| 公称負荷時の電力損失最大。 | < 12 W (230 V AC) |
| 電磁両立性 | Conformance with EMC Directive 2014/30/EU |
| 突入電流積分（I2t） | < 0.5 A2s |
| 一般的な全国電力網電圧 | 120 V AC |
| 供給電圧の電圧タイプ | AC |
| 周囲温度（動作） | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| 絶縁電圧入力/出力 | 3 kV AC (type test) |
| 設置距離 右/左 | 0 mm / 0 mm |
| 設置距離上部/下部 | 50 mm / 50 mm |
| 最大無負荷電力損失 | < 1.3 W (230 V AC) |
| 最小無負荷電力損失 | < 1.2 W (120 V AC) |
| 環境保護指令 | RoHS Directive 2011/65/EU |
| UL 94準拠の難燃性評価 | V0 (Housing, terminal blocks) |
| 最小公称負荷消費電力 | < 14.5 W (120 V AC) |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| 入力保護用の推奨ブレーカー | 6 A ... 16 A (Characteristic B, C, D, K or comparable) |
| フレキシブル、フェルール付き、プラスチックスリーブ付き | 0.25 mm² ... 1.5 mm² |
| 周囲温度（始動タイプテスト済み） | -40 °C |
| 出力電圧の設定範囲（USet） | 24 V DC ... 28 V DC (> 24 V DC, constant capacity restricted) |
| プラスチックスリーブなしのフェルール付きフレキシブル | 0.25 mm² ... 2.5 mm² |
| 最大許容相対湿度（動作） | ≤ 95 % (at 25 °C, non-condensing) |
| 出力過電圧保護（OVP） | ≤ 35 V DC |
製品説明
Primary Switching Power Supplies, TRIO POWER, Push-in Connection, Rail Mount, Input: 1-Phase, Output: 24 VDC / 10 A
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
