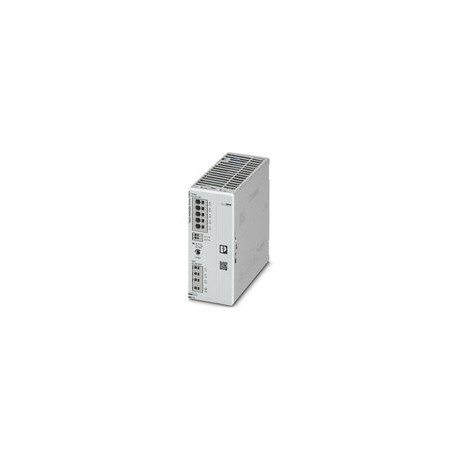

TRIO3-PS/3AC/24DC/20
TRIO3-PS/3AC/24DC/20 1159044 PHOENIX CONTACT Primary switching power supplies, TRIO POWER, Push-in connectio..
$348.17米ドル
73 在庫あり
主な仕様
:2x 400V AC ... 500 V AC ±10%
入出力:asymmetric
出口:asymmetric 2 kV (Test Severity 3)
深さ:132 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 2x 400V AC ... 500 V AC ±10% | |
| 入出力 | asymmetric |
| 出口 | asymmetric 2 kV (Test Severity 3) |
| 深さ | 132 mm |
| 幅 | 60 mm |
| 収率 | Typ. 94.53% (3x 400 V AC) |
| 硬い | 0.2 mm² ... 4 mm² |
| 色 | Red, Yellow, Green (Multicolor LED) |
| 身長 | 135 mm |
| マークされた | UL/C-UL Listed UL 61010-1 |
| 信号 | asymmetric 1 kV (Test Severity 3) |
| LEDオフ | No supply voltage at Input AC (Off) |
| 張力 | 10 V (Test Severity 3) |
| ディレーティング | 60 °C ... 70 °C |
| 位置 | 3.x |
| 入り口 | asymmetric 2 kV (Test Severity 3) |
| フレキシブル | 0.2 mm² ... 2.5 mm² |
| 関数 | Visual indication of operating status |
| 頻度 | 50 Hz |
| EN 61010-1 | III (≤ 2000 m) |
| 上昇時間 | ≤ 1 sec (UOut= 10% ... 90 %) |
| 基準A | Normal service behavior within the specified limits. |
| 基準B | Transient alteration of service behavior, which is corrected by the device itself. |
| 基準C | Temporary adverse effects on performance that are automatically corrected by the equipment or that can be reset by operating the control elements. |
| 観察 | Criterion B |
| 剥離長さ | 10 mm (rigid/flexible) |
| リジッド（AWG） | 24 ... 12 (Cu) |
| クレストファクター | Typ. 1.51 (3x 400 V AC) |
| 製品タイプ | Power supply |
| 高さを固定する | ≤ 5000 m (> 2000 m, Derating: 10%/1000 m) |
| ステータス ステータス | UOut> 21 V DC & IOutN (Closed Contact) |
| 電圧エラー | 70 % |
| EN 61010-2-201 | III (≤ 2000 m) |
| 製品ファミリー | TRIO POWER |
| 追加テキスト | Class 3 |
| 接続タイプ | Push-in connection |
| 周波数範囲 | 0 kHz ... 2 kHz |
| 残留リップル | Typ. 15 mVPP(with nominal values) |
| 標識の種類 | LED DC OK - Operating Signal Status (UN= 24 V DC, IOut= IN) |
| 現在の容量 | max. 100 mA |
| フェーズ数 | 3,00 |
| 保護指数 | IP20 |
| ルール/規定 | DIN EN 61558-2-16 |
| 取り付けタイプ | Rail mounting |
| 常に空にする | Yes |
| 調光偏差 | < 1% (static load change 10% ... 90 %) |
| モジュール入力ヒューズ | 3.15 A internal (device protection) |
| ネットワーク構造 | Star Network (TN, TT, IT (PE)) |
| 期間数 | 25 periods |
| 出力電力（PN） | 480 W |
| スイッチング電圧 | MAX 30 V DC (SELV) |
| 電流吸収 | 3x 0.77 A (3x 400 V AC) |
| 保護の種類 | I |
| 保護回路 | Protection against transients; Varistor |
| 内蔵保護 | No |
| 汚染度 | 2 |
| ダウンロード お問い合わせ | 6 kV (Test Severity 3) |
| 入力電圧範囲 | 3x 400V AC ... 500 V AC -20% ... +10% |
| ポール識別 | 3.1 (13), 3.2 (14) |
| クラッシュ（サービス中） | 18 ms, 30g, for each local address (IEC 60068-2-27) |
| キャップの執行 | Polycarbonate |
| 周波数範囲（fN） | 50 Hz ... 60 Hz ±10% |
| LEDオン（赤）、ISHORT | UOutOut > 0.9 x IN(on (red), ISHORTS) |
| 試験電界強度 | 10 V/m (Test Severity 3) |
| 干渉放射 | Interference emission in accordance with EN 61000-6-3 (residential and commercial areas) and EN 61000-6-4 (industrial areas) |
| LED オン（緑）、DC OK | UOut> 21 V DC & IOutN (on (green), DC OK) |
| 低電圧指令 | Compliance with the Low Voltage Directive 2014/35/EU |
| 取り付け位置 | Horizontal rail NS 35, EN 60715 |
| 空気中に放出する | 8 kV (Test Severity 3) |
| 超過電流遮断 | < 13 A (25 °C) |
| 公称出力電圧 | 24 V DC |
| 力率（cos phi） | 0.93 (3x 480 V AC) |
| 振動（使用中） | 10 Hz ... 50 Hz, amplitude ±0.2 mm (IEC 60068-2-6) |
| 耐干渉性 | Immunity to interference according to EN 61000-6-1 (domestic use), EN 61000-6-2 (industrial use) |
| 短絡耐性 | Yes |
| 規格の名称 | Safety of power supplies up to 1100 V (isolation distances) |
| 再循環抵抗 | ≤ 35 V DC |
| 規格/仕様 | EN 61000-3-2 |
| 接地シャント電流（PE） | < 3.5 mA |
| インストール手順 | Alignable: horizontal 0 mm, vertical 30 mm |
| LEDオン（赤点滅）OVP | UOUT> OVP (Over voltage protection) (on (flashing red)) |
| 取り付け距離上下 | 50 mm / 50 mm |
| 定格出力電流（IN） | 20 A |
| ダイナミックブースト（IDyn.Boost） | max. 30 A (5 sec) |
| MTBF（IEC 61709、SN 29500） | > 1100000 h (25 °C) |
| 出力電力（PDyn. Boost） | max. 720 W (5 sec) |
| LED オン（黄色）、IOut > 90% | UOut> 21 V DC & IOut> 0.9 x IN(on (yellow), IOut> 90%) |
| 公称入力電圧範囲 | 3x 400V AC ... 500 V AC |
| 放射スプリアス発射 | EN 55016 |
| 供給電圧 電圧タイプ | AC |
| 並列接続可能 | Yes, to increase power and redundancy with diode |
| 左右の取り付け距離 | 0 mm / 0 mm |
| 一般的な国の電力網電圧 | 3x 400V AC |
| 周囲温度（サービス） | -25 °C ... 70 °C (> 60 °C Derating: 2.5%/K) |
| 電磁両立性 | Compliance with EMC Directive 2014/30/EU |
| 突入電流積分（I2t） | < 0.33 A2s |
| ネットワーク障害ブリッジング時間 | Typ. 28 ms (3x 400 V AC) |
| 出力サージ保護（OVP） | ≤ 35 V DC |
| サイド要素の実行 | aluminium |
| 最大定格負荷消費電力 | < 27.35 W (3x 480 V AC) |
| 入力/出力絶縁電圧 | 4 kV AC (type test) |
| 最大開回路損失 | < 3.1 W (3x 480 V AC) |
| 直列接続の可能性 | yes, to increase the tension (observe the SELV limit) |
| 伝導妨害波の放出 | EN 55016 |
| 環境保護指令 | RoHS Directive 2011/65/EU |
| プラスチック製のカフが付いた柔軟なつま先キャップ | 0.25 mm² ... 1.5 mm² |
| UL 94準拠の難燃性クラス | V0 (Housing, terminals) |
| スイッチング接点（電位なし） | OptoMOS |
| 出力電圧調整範囲（Uset） | 24 V DC ... 28 V DC (> 24 V DC, limited by power constant) |
| 最小定格負荷時の消費電力 | < 26.08 W (3x 400 V AC) |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| プラスチックスリーブのない柔軟なつま先キャップ | 0.25 mm² ... 2.5 mm² |
| 最大許容空気湿度（サービス） | ≤ 95% (at 25°C, non-condensing) |
| 真空モードでの最小消費電力 | < 3 W (3x 400 V AC) |
| 周囲温度（起動テスト済みモデル） | -40 °C |
| 侵入保護に適したヒューズの選択 | 3x 6 A ... 16 A (Characteristic B, C, D, K or comparable) |
製品説明
Primary Switching Power Supplies, TRIO POWER, Push-in Connection, Rail Mount, Input: 3-Phase, Output: 24 VDC / 20 A
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
