TT-2-PE/S1- 24DC

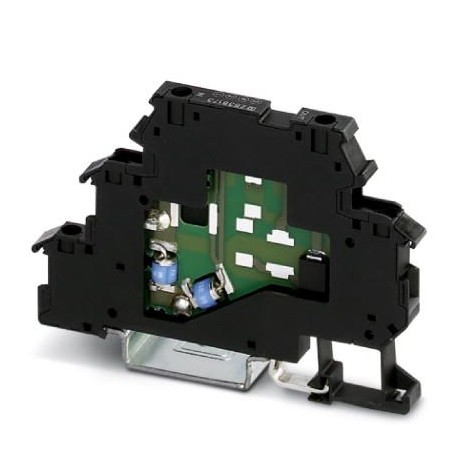

TT-2-PE/S1- 24DC 2839538 PHOENIX CONTACT Surge protection device
$0.00米ドル
4992 在庫あり
主な仕様
GTIN:4017918183189
注文キー:2839538
（一般的な）:D1 - 500 A
カタログページ:Page 95 (C-6-2015)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918183189 |
| 注文キー | 2839538 |
| （一般的な） | D1 - 500 A |
| カタログページ | Page 95 (C-6-2015) |
| 梱包単位 | 10 pc |
| 原産国 | DE (Germany) |
| （接続データ） | IEC 61643-21 2000 + A1:2008 |
| 関税番号 | 85363010 |
| 高度（寸法） | ≤ 2000 m (amsl (above mean sea level)) |
| 定格電流（一般） | 10 A (40 °C) |
| タイプ（周囲条件） | Double-level terminal block with PE foot – separate PE connection |
| 色（周囲条件） | jet black RAL 9005 |
| 深さ（主要な商業データ） | 54.6 mm |
| 幅（主要商業データ） | 6.2 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 79.6 mm |
| 公称電圧 UN（一般） | 24 V DC |
| 容量（ライン間）（一般） | < 4 nF |
| 残留電流IPE（一般） | ≤ 1 µA |
| 保護等級（寸法） | IP20 (with end cover) |
| IEC試験分類（一般） | C1 |
| ネジ山（保護回路） | M3 |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| 入力減衰aE、対称（一般） | typ. 0 dB (≤ 1 MHz / 50 Ω) |
| 最大必要バックアップヒューズ（一般） | 10 A (T/IEC 60127-2/3) |
| 1個あたりの重量（梱包を除く） | 21.840 g |
| ハウジング材質（周囲条件） | PA 6.6 |
| 応答時間 tA(ライン-ライン) (一般) | ≤ 1 ns |
| 被覆剥き長さ（保護回路） | 8 mm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接続方法（保護回路） | Screw connection |
| 応答時間 tA(ライン-アース) (一般) | ≤ 100 ns |
| 締め付けトルク（保護回路） | 0.6 Nm |
| 最大連続電圧UC（一般） | 30 V DC |
| 作用方向（周囲条件） | Line-Line & Line-Earth Ground |
| インパルス耐久性（ライン-ライン）（一般） | C1 - 500 V / 250 A |
| ポジション数（周囲条件） | 2 |
| サージ保護障害メッセージ（一般） | none |
| 接続方法 IN（保護回路） | Screw terminal blocks |
| インパルス耐久性（線-アース間）（一般） | C1 - 1 kV/500 A |
| 接続方法 OUT（保護回路） | Screw terminal blocks |
| 規格・仕様（接続データ） | EN 61643-21 2001 + A1:2009 |
| 周囲温度（動作）（寸法） | -40 °C ... 80 °C |
| 動作有効電流 ICat UC (一般) | ≤ 1 µA |
| 導体断面積AWG（保護回路） | 24 ... 14 |
| 電圧保護レベルアップ（ライン間）（一般） | ≤ 50 V (C1 - 500 V / 250 A) |
| 電圧保護レベルアップ（ライン-アース間）（一般） | ≤ 900 V (C2 - 10 kV / 5 kA) |
| 導体断面積（保護回路） | 0.2 mm² ... 4 mm² |
| 総放電電流 Itotal(8/20) µs (一般) | 10 kA |
| 導体断面積がフレキシブル（保護回路） | 0.2 mm² ... 2.5 mm² |
| 交流電流容量（線間）（一般） | 1 A - 1 s |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 交流電流容量（線-アース間）（一般） | 1A - 1s |
| カットオフ周波数 fg (3 dB)、対称 50 オームシステム (一般) | typ. 6 MHz |
| 公称放電電流 In(8/20) µs (線間) (一般) | 300 A |
| カットオフ周波数 fg (3 dB)、150 オームシステムにおける対称 (一般) | typ. 2.2 MHz |
| 公称放電電流 In(8/20) µs (ライン-アース間) (一般) | 5 kA |
| 公称パルス電流 Ian (10/1000) µs (線間) (一般) | 60 A |
| 公称パルス電流 Ian (10/1000) µs (ライン-アース間) (一般) | 100 A |
| パルス放電電流 Iimp(10/350) µs (ライン-アース間) (一般) | 500 A |
| 1 kV/µs（ライン間）スパイクでの出力電圧制限（一般） | ≤ 45 V |
| 1 kV/µs（ライン-アース間）スパイクでの出力電圧制限（一般） | ≤ 700 V |
| 1 kV/µs（ライン間）静的出力電圧制限（一般） | ≤ 45 V |
| 1 kV/µs（ライン-アース間）静的出力電圧制限（一般） | ≤ 700 V |
| 空間距離および沿面距離の規格（周囲条件） | IEC 60664-1 |
