TT-SLKK5-S- 24DC

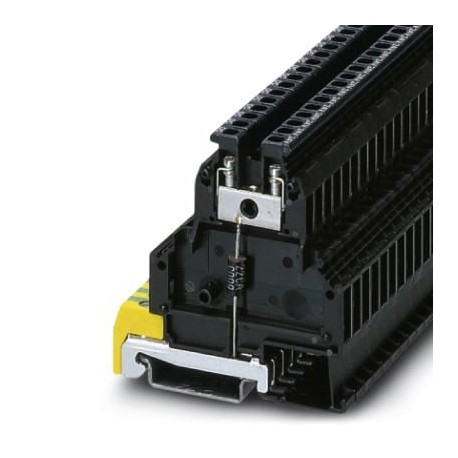

TT-SLKK5-S- 24DC 2809607 PHOENIX CONTACT Surge protection device
$0.00米ドル
3347 在庫あり
主な仕様
GTIN:4017918101282
注記:Made to Order (non-returnable)
注文キー:2809607
（一般的な）:20 V AC
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918101282 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2809607 |
| （一般的な） | 20 V AC |
| カタログページ | Page 99 (C-6-2013) |
| 梱包単位 | 50 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85363030 |
| 定格電流（一般） | 32 A (50 °C) |
| タイプ（周囲条件） | Single-level terminal block – separate PE connection |
| 色（周囲条件） | black |
| 深さ（主要な商業データ） | 69.5 mm |
| 幅（主要商業データ） | 6.2 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 66.5 mm |
| 公称電圧 UN（一般） | 24 V DC |
| 残留電流IPE（一般） | ≤ 5 µA |
| 容量（線-アース間）（一般） | 1.35 nF |
| VDE要件クラス（一般） | C3 |
| 保護等級（寸法） | IP20 |
| IEC試験分類（一般） | C3 |
| ネジ山（保護回路） | M3 |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| 1個あたりの重量（梱包を除く） | 15.680 g |
| ハウジング材質（周囲条件） | PA |
| 被覆剥き長さ（保護回路） | 8 mm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接続方法（保護回路） | Screw connection |
| REACh SVHC（基準と規制） | 4-Nonylphenol, ethoxylated |
| 応答時間 tA(ライン-アース) (一般) | ≤ 1 ns |
| 締め付けトルク（保護回路） | 0.5 Nm |
| 最大連続電圧UC（一般） | 28.2 V DC |
| 規格・規制（接続データ） | IEC 61643-21 |
| 作用方向（周囲条件） | Line-Earth Ground |
| サージ保護障害メッセージ（一般） | none |
| 接続方法 IN（保護回路） | Screw terminal blocks |
| インパルス耐久性（線-アース間）（一般） | C3 - 25 A |
| 接続方法 OUT（保護回路） | Screw terminal blocks |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C |
| 入力（ライン-アース間）の残留電圧（一般） | ≤ 59 V |
| 動作有効電流 ICat UC (一般) | ≤ 5 µA |
| 導体断面積AWG（保護回路） | 24 ... 12 |
| 導体断面積（保護回路） | 0.2 mm² ... 4 mm² |
| 総放電電流 Itotal(8/20) µs (一般) | 169 A |
| 導体断面積がフレキシブル（保護回路） | 0.2 mm² ... 4 mm² |
| UL 94（周囲条件）に準拠した難燃性評価 | V-2 |
| 公称放電電流 In(8/20) µs (ライン-アース間) (一般) | 169 A |
| 公称パルス電流 Ian (10/1000) µs (ライン-アース間) (一般) | 33 A |
| 1 kV/µs（ライン-アース間）スパイクでの出力電圧制限（一般） | ≤ 42 V |
| カットオフ周波数 fg (3 dB)、非対称 (PE)、150 オームシステム (一般) | typ. 1.5 MHz |
| 1 kV/µs（ライン-アース間）静的出力電圧制限（一般） | ≤ 41 V |
| 最大放電電流 Imax(8/20) µs 最大（ライン-アース間）（一般） | 169 A |
