TT-ST-2/2-S-12DC

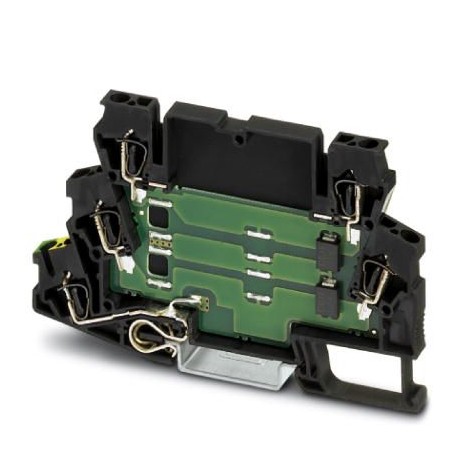

TT-ST-2/2-S-12DC 2921310 PHOENIX CONTACT Surge protection device
$0.00米ドル
4057 在庫あり
主な仕様
GTIN:4046356279918
注記:Made to Order (non-returnable)
注文キー:2921310
（一般的な）:C3 - 100 A
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356279918 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2921310 |
| （一般的な） | C3 - 100 A |
| カタログページ | Page 97 (C-6-2015) |
| 梱包単位 | 10 pc |
| 原産国 | DE (Germany) |
| （接続データ） | EN 61643-21/A1 2009 |
| 関税番号 | 85363010 |
| 定格電流（一般） | 10 A (50 °C) |
| タイプ（周囲条件） | Double-level terminal block |
| 色（周囲条件） | black |
| 深さ（主要な商業データ） | 63.5 mm |
| 幅（主要商業データ） | 6.2 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 高さ（主要商業データ） | 100 mm |
| 公称電圧 UN（一般） | 12 V DC |
| 残留電流IPE（一般） | ≤ 10 µA (DC) |
| 容量（線-アース間）（一般） | ≤ 5 nF |
| VDE要件クラス（一般） | C1 |
| 保護等級（寸法） | IP20 |
| IEC試験分類（一般） | C1 |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| 最大必要バックアップヒューズ（一般） | 10 A (T) |
| 1個あたりの重量（梱包を除く） | 24.970 g |
| ハウジング材質（周囲条件） | PA 6.6 |
| 入力減衰aE、非対称（一般） | typ. 0.3 dB (≤ 650 kHz / 50 Ω) |
| 被覆剥き長さ（保護回路） | 8 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接続方法（保護回路） | Spring-cage connection |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 応答時間 tA(ライン-アース) (一般) | ≤ 1 ns |
| 最大連続電圧UC（一般） | 13 V DC |
| 規格・規制（接続データ） | IEC 61643-21 |
| 作用方向（周囲条件） | Line-Earth Ground |
| ポジション数（周囲条件） | 2 |
| サージ保護障害メッセージ（一般） | none |
| 接続方法 IN（保護回路） | Spring-cage |
| インパルス耐久性（線-アース間）（一般） | C1 - 500 V / 250 A |
| 接続方法 OUT（保護回路） | Spring-cage |
| 規格・仕様（接続データ） | IEC 61643-21/A1 2008 |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C |
| 入力（ライン-アース間）の残留電圧（一般） | ≤ 27 V |
| 動作有効電流 ICat UC (一般) | ≤ 5 µA (DC) |
| 導体断面積AWG（保護回路） | 24 ... 12 |
| 電圧保護レベルアップ（ライン-アース間）（一般） | ≤ 25 V (C1 - 250 A) |
| 導体断面積（保護回路） | 0.5 mm² ... 4 mm² |
| 総放電電流 Itotal(8/20) µs (一般) | 1.4 kA |
| 導体断面積がフレキシブル（保護回路） | 0.5 mm² ... 2.5 mm² |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 交流電流容量（線-アース間）（一般） | 2 A (5x 1 s) |
| 公称放電電流 In(8/20) µs (ライン-アース間) (一般) | 700 A (per path) |
| 公称パルス電流 Ian (10/1000) µs (ライン-アース間) (一般) | 140 A (per path) |
| 残留電圧（Ian（10/1000）µs）（ライン-アース間）（一般） | ≤ 22 V |
| 1 kV/µs（ライン-アース間）スパイクでの出力電圧制限（一般） | ≤ 22 V |
| カットオフ周波数 fg (3 dB)、非対称 (GND)、50 オームシステム (一般) | typ. 1.7 MHz |
| 1 kV/µs（ライン-アース間）静的出力電圧制限（一般） | ≤ 22 V |
| 空間距離および沿面距離の規格（周囲条件） | EN 60664-1 |
| カットオフ周波数 fg (3 dB)、非対称 (GND)、150 オームシステム (一般) | typ. 300 kHz |
