TT-ST-2-PE/S2-24DC

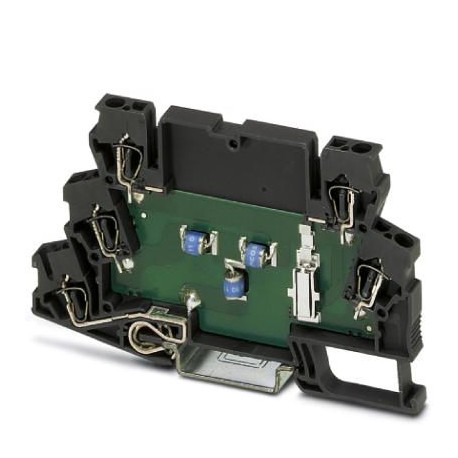

TT-ST-2-PE/S2-24DC 2801458 PHOENIX CONTACT Surge protection device
$0.00米ドル
3472 在庫あり
主な仕様
GTIN:4046356769204
注文キー:2801458
（一般的な）:C3 - 50 A
カタログページ:Page 97 (C-6-2015)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356769204 |
| 注文キー | 2801458 |
| （一般的な） | C3 - 50 A |
| カタログページ | Page 97 (C-6-2015) |
| 梱包単位 | 10 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85365019 |
| 高度（寸法） | ≤ 2000 m |
| 定格電流（一般） | 6 A (40 °C) |
| タイプ（周囲条件） | Double-level terminal block |
| 色（周囲条件） | black |
| 深さ（主要な商業データ） | 63.5 mm (incl. DIN rail 7.5 mm) |
| 幅（主要商業データ） | 6.2 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 高さ（主要商業データ） | 100 mm |
| 公称電圧 UN（一般） | 24 V DC |
| 容量（ライン間）（一般） | ≤ 2 nF |
| 残留電流IPE（一般） | ≤ 1 µA |
| VDE要件クラス（一般） | C1 |
| 保護等級（寸法） | IP20 |
| IEC試験分類（一般） | C1 |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| 接続方法（接続データ） | Spring-cage connection |
| （接続、等電位結合） | EN 61643-21/A1 2009 |
| 入力減衰aE、対称（一般） | typ. 0.3 dB (330 kHz/150 Ω) |
| 最大必要バックアップヒューズ（一般） | 6.3 A (T/IEC 60127-2/3) |
| 1個あたりの重量（梱包を除く） | 26.260 g |
| ハウジング材質（周囲条件） | PA 6.6 |
| 応答時間 tA(ライン-ライン) (一般) | ≤ 1 ns |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接続方法（保護回路） | Spring-cage connection |
| 応答時間 tA(ライン-アース) (一般) | ≤ 100 ns |
| 最大連続電圧UC（一般） | 30 V DC |
| パルスリセット時間（ライン-アース間）（一般） | ≤ 700 ms, at Ucand 10 A |
| 作用方向（周囲条件） | Line-Line & Line-Earth Ground |
| インパルス耐久性（ライン-ライン）（一般） | C1 - 0.6 kV / 300 A |
| ポジション数（周囲条件） | 2 |
| サージ保護障害メッセージ（一般） | none |
| 接続方法 IN（保護回路） | Spring-cage |
| インパルス耐久性（線-アース間）（一般） | C2 - 10 kV/5 kA |
| 接続方法 OUT（保護回路） | Spring-cage |
| 過負荷故障モード（ライン間）（一般） | Mode 2 |
| 線間残留電圧（一般） | ≤ 50 V (at 300 A) |
| 周囲温度（動作）（寸法） | -40 °C ... 80 °C |
| 入力（ライン-アース間）の残留電圧（一般） | ≤ 750 V (at 500 A) |
| 動作有効電流 ICat UC (一般) | ≤ 1 µA |
| 導体断面積AWG（保護回路） | 24 ... 12 |
| 電圧保護レベルアップ（ライン間）（一般） | ≤ 50 V (C1 - 0,6 kV / 300 A) |
| 電圧保護レベルアップ（ライン-アース間）（一般） | ≤ 1.25 kV (C2 - 10 kV / 5 kA) |
| 導体断面積 AWG 最大 (接続データ) | 12 |
| 導体断面積AWG最小（接続データ） | 24 |
| 導体断面積（保護回路） | 0.2 mm² ... 4 mm² |
| パルス放電電流 Iimp(10/350) µs (一般) | 500 A (per path) |
| 総放電電流 Itotal(8/20) µs (一般) | 5 kA |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積（最大実線）（接続データ） | 4 mm² |
| 導体断面積（最小）（接続データ） | 0.2 mm² |
| 導体断面積がフレキシブル（保護回路） | 0.2 mm² ... 2.5 mm² |
| 導体断面積最大可とう性（接続データ） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（接続データ） | 0.2 mm² |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| カットオフ周波数 fg (3 dB)、対称 50 オームシステム (一般) | typ. 3.3 MHz |
| 公称放電電流 In(8/20) µs (線間) (一般) | 300 A |
| 規格・仕様（接続、等電位接続） | IEC 61643-21/A1 2008 |
| カットオフ周波数 fg (3 dB)、150 オームシステムにおける対称 (一般) | typ. 1 MHz |
| 公称放電電流 In(8/20) µs (ライン-アース間) (一般) | 5 kA |
| 公称パルス電流 Ian (10/1000) µs (線間) (一般) | 25 A |
| （8/20）µs（ライン間）での出力電圧制限（一般） | ≤ 50 V (at 300 A) |
| 残留電圧（Ian、10/1000）µs（線間）（一般） | ≤ 45 V (at 25 A) |
| 公称パルス電流 Ian (10/1000) µs (ライン-アース間) (一般) | 50 A |
| （8/20）µs（ライン-アース間）での出力電圧制限（一般） | ≤ 750 V (at 500 A) |
| 残留電圧（Ian（10/1000）µs）（ライン-アース間）（一般） | ≤ 1.1 kV (at 50 A) |
| 1 kV/µs（ライン間）スパイクでの出力電圧制限（一般） | ≤ 45 V |
| 1 kV/µs（ライン-アース間）スパイクでの出力電圧制限（一般） | ≤ 800 V |
| 空間距離および沿面距離の規格（周囲条件） | IEC 60664-1 |
