TT-ST-M-2/2-24AC

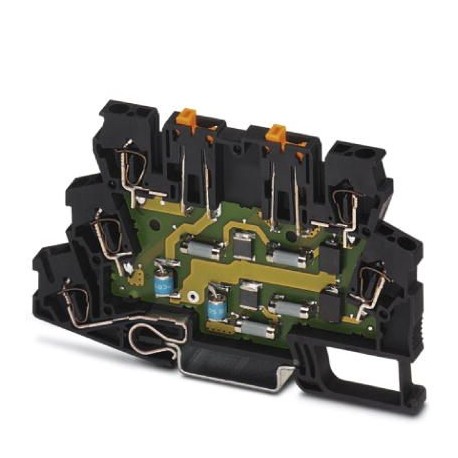

TT-ST-M-2/2-24AC 2858933 PHOENIX CONTACT Surge protection device
$0.00米ドル
4349 在庫あり
主な仕様
GTIN:4017918938154
注記:Made to Order (non-returnable)
注文キー:2858933
（一般的な）:C3 - 100 A
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918938154 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2858933 |
| （一般的な） | C3 - 100 A |
| カタログページ | Page 96 (C-6-2015) |
| 梱包単位 | 10 pc |
| 原産国 | DE (Germany) |
| （接続データ） | EN 61643-21/A1 2009 |
| 関税番号 | 85363030 |
| （周囲条件） | IEC 60664-1 |
| 高度（寸法） | max. 2000 m |
| 定格電流（一般） | 300 mA (45°C) |
| タイプ（周囲条件） | Double-level terminal block with disconnect knife |
| 色（周囲条件） | black |
| 深さ（主要な商業データ） | 65.1 mm (incl. DIN rail 7.5 mm) |
| 幅（主要商業データ） | 6.2 mm |
| 高さ（主要商業データ） | 100 mm |
| 公称電圧 UN（一般） | 24 V AC |
| 残留電流IPE（一般） | ≤ 20 µA |
| 直列抵抗（一般） | 9.4 Ω ±10 % |
| 容量（線-アース間）（一般） | 2 nF |
| VDE要件クラス（一般） | C1 |
| 保護等級（寸法） | IP20 |
| IEC試験分類（一般） | C1 |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| 最大必要バックアップヒューズ（一般） | 315 mA |
| 1個あたりの重量（梱包を除く） | 28.680 g |
| ハウジング材質（周囲条件） | PA 6.6 |
| 入力減衰aE、非対称（一般） | typ. 0.6 dB (500 kHz/50 Ω) |
| 被覆剥き長さ（保護回路） | 8 mm |
| 接続方法（保護回路） | Spring-cage connection |
| 応答時間 tA(ライン-アース) (一般) | ≤ 1 ns |
| 最大連続電圧UC（一般） | 45 V DC |
| 汚染度（周囲条件） | 2 |
| 作用方向（周囲条件） | Line-Earth Ground |
| ポジション数（周囲条件） | 2 |
| サージ保護障害メッセージ（一般） | none |
| 接続方法 IN（保護回路） | Spring-cage |
| インパルス耐久性（線-アース間）（一般） | C2 - 10 kV/5 kA |
| 過電圧カテゴリー（周囲条件） | III |
| 接続方法 OUT（保護回路） | Spring-cage |
| 規格・仕様（接続データ） | IEC 61643-21/A1 2008 |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C |
| 入力（ライン-アース間）の残留電圧（一般） | ≤ 55 V |
| 動作有効電流 ICat UC (一般) | ≤ 10 µA (per path) |
| 導体断面積AWG（保護回路） | 24 ... 14 |
| 電圧保護レベルアップ（ライン-アース間）（一般） | ≤ 80 V (C2 - 10 kV / 5 kA) |
| 導体断面積（保護回路） | 0.2 mm² ... 4 mm² |
| パルス放電電流 Iimp(10/350) µs (一般) | 1 kA (per path) |
| 総放電電流 Itotal(8/20) µs (一般) | 10 kA |
| 総放電電流 Itotal(10/350) µs (一般) | 2 kA |
| 導体断面積がフレキシブル（保護回路） | 0.2 mm² ... 2.5 mm² |
| UL 94（周囲条件）に準拠した難燃性評価 | V-2 |
| 公称放電電流 In(8/20) µs (ライン-アース間) (一般) | 5 kA |
| 公称パルス電流 Ian (10/1000) µs (ライン-アース間) (一般) | 100 A |
| 残留電圧（Ian（10/1000）µs）（ライン-アース間）（一般） | ≤ 70 V |
| カットオフ周波数 fg (3 dB)、非対称 (PE)、50 オームシステム (一般) | typ. 3.5 MHz |
| 1 kV/µs（ライン-アース間）スパイクでの出力電圧制限（一般） | ≤ 55 V |
| カットオフ周波数 fg (3 dB)、非対称 (PE)、150 オームシステム (一般) | typ. 1.1 MHz |
| 600オームシステムにおけるカットオフ周波数fg（3 dB）、非対称（PE）（一般） | typ. 280 kHz |
| 1 kV/µs（ライン-アース間）静的出力電圧制限（一般） | ≤ 55 V |
| 空間距離および沿面距離の規格（周囲条件） | EN 60664-1 |
| 最大放電電流 Imax(8/20) µs 最大（ライン-アース間）（一般） | 5 kA |
