TT-UKK5-T-V-120AC-ST

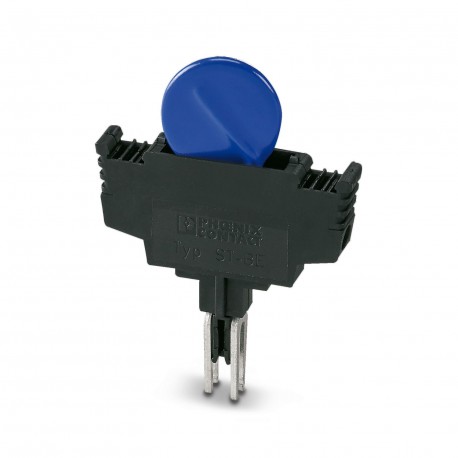

TT-UKK5-T-V-120AC-ST 2818083 PHOENIX CONTACT Surge protection plug
$0.00米ドル
4341 在庫あり
主な仕様
GTIN:4017918148317
注記:Made to Order (non-returnable)
注文キー:2818083
（一般的な）:C3 - 25 A
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918148317 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2818083 |
| （一般的な） | C3 - 25 A |
| カタログページ | Page 88 (TT-2007) |
| 梱包単位 | 50 pc |
| 原産国 | GR (Greece) |
| （接続データ） | EN 61643-21 2001 |
| 関税番号 | 85363030 |
| 定格電流（一般） | 26 A (40 °C) |
| タイプ（周囲条件） | Single-level terminal block |
| 色（周囲条件） | jet black RAL 9005 |
| 深さ（主要な商業データ） | 52 mm |
| 幅（主要商業データ） | 6.2 mm |
| 高さ（主要商業データ） | 41.5 mm |
| 公称電圧 UN（一般） | 120 V AC |
| 容量（ライン間）（一般） | typ. 1.34 nF |
| 保護等級（寸法） | IP20 |
| IEC試験分類（一般） | C1 |
| ネジ山（保護回路） | M3 |
| 取り付けタイプ（周囲条件） | on base element |
| 最大必要バックアップヒューズ（一般） | 2 A (F) |
| 1個あたりの重量（梱包を除く） | 9.400 g |
| ハウジング材質（周囲条件） | PA |
| 応答時間 tA(ライン-ライン) (一般) | ≤ 25 ns |
| 被覆剥き長さ（保護回路） | 8 mm |
| 接続方法（保護回路） | Screw connection (in connection with the base element) |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 締め付けトルク（保護回路） | 0.5 Nm |
| 最大連続電圧UC（一般） | 170 V DC |
| 作用方向（周囲条件） | Line-Line |
| インパルス耐久性（ライン-ライン）（一般） | C2 - 4 kV/2 kA |
| ポジション数（周囲条件） | 1 |
| サージ保護障害メッセージ（一般） | none |
| 接続方法 IN（保護回路） | TERMITRAB plug-in system |
| 接続方法 OUT（保護回路） | TERMITRAB plug-in system |
| 規格・仕様（接続データ） | IEC 61643-21 2000 |
| 線間残留電圧（一般） | ≤ 475 V |
| 周囲温度（動作）（寸法） | -40 °C ... 60 °C |
| 動作有効電流 ICat UC (一般) | ≤ 350 µA |
| 導体断面積AWG（保護回路） | 24 ... 12 |
| 導体断面積（保護回路） | 0.2 mm² ... 4 mm² |
| 総放電電流 Itotal(8/20) µs (一般) | 2.5 kA |
| 導体断面積がフレキシブル（保護回路） | 0.2 mm² ... 4 mm² |
| UL 94（周囲条件）に準拠した難燃性評価 | V-2 |
| 公称放電電流 In(8/20) µs (線間) (一般) | 2.5 kA |
| 公称パルス電流 Ian (10/1000) µs (線間) (一般) | 80 A |
| 残留電圧（Ian、10/1000）µs（線間）（一般） | ≤ 320 V |
| 最大放電電流 Imax(8/20) µs 最大 (ライン間) (一般) | 8 kA |
| 空間距離および沿面距離の規格（周囲条件） | VDE 0110-1 |
製品説明
Plug-in protection with varistor to fit into the base element TT-UKK5-T-BE, nominal voltage: 120 V AC
