TTC-3-1X2-24DC-PT

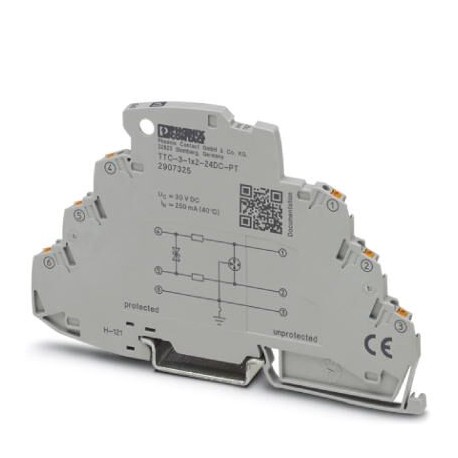

TTC-3-1X2-24DC-PT 2907325 PHOENIX CONTACT Surge protection for a 2-wire floating signal circuit, e.g., 0(4) ..
$0.00米ドル
3268 在庫あり
主な仕様
GTIN:4055626199917
注文キー:2907325
（一般的な）:D1 - 500 A
（図面）:
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626199917 |
| 注文キー | 2907325 |
| （一般的な） | D1 - 500 A |
| （図面） | |
| カタログページ | Page 119 (C-4-2019) |
| 梱包単位 | 1 pc |
| 深さ（図面） | 69.5 mm (incl. DIN rail 7.5 mm) |
| UNSPSC 11（ETIM） | 39121610 |
| 幅（図面） | 3.5 mm |
| 原産国 | DE (Germany) |
| ETIM 3.0（eCl@ss） | EC000943 |
| ETIM 4.0（eCl@ss） | EC000943 |
| ETIM 5.0 (eCl@ss) | EC000943 |
| ETIM 6.0 (eCl@ss) | EC000943 |
| ETIM 7.0 (eCl@ss) | EC000943 |
| 高さ（図面） | 106 mm |
| （接続データ） | EN 61643-21 2001 + A1:2009 + A2:2013 |
| 図（図面） | |
| UNSPSC 13.2 (ETIM) | 39121620 |
| UNSPSC 18.0（ETIM） | 39121620 |
| UNSPSC 19.0 (ETIM) | 39121620 |
| UNSPSC 20.0（ETIM） | 39121620 |
| UNSPSC 21.0（ETIM） | 39121620 |
| UNSPSC 6.01（ETIM） | 30212010 |
| UNSPSC 12.01 (ETIM) | 39121610 |
| 関税番号 | 85363030 |
| ピクトグラム（図面） | |
| UNSPSC 7.0901 (ETIM) | 39121610 |
| 高度（寸法） | ≤ 4000 m (amsl (above mean sea level)) |
| 定格電流（一般） | 250 mA (70°C) |
| タイプ（周囲条件） | DIN rail module, one-piece |
| 色（周囲条件） | traffic grey A RAL 7042 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 公称電圧 UN（一般） | 24 V DC |
| eCl@ss 4.0（分類） | 27140201 |
| eCl@ss 4.1 (分類) | 27130801 |
| eCl@ss 5.0 (分類) | 27130801 |
| eCl@ss 5.1 (分類) | 27130801 |
| eCl@ss 6.0 (分類) | 27130800 |
| eCl@ss 7.0 (分類) | 27130807 |
| eCl@ss 8.0 (分類) | 27130807 |
| eCl@ss 9.0 (分類) | 27130807 |
| パスあたりの抵抗（一般） | 2.2 Ω ±10 % |
| 容量（ライン間）（一般） | typ. 1 nF |
| 残留電流IPE（一般） | ≤ 1 µA |
| 保護等級（寸法） | IP20 (with end cover) |
| IEC試験分類（一般） | C1 |
| 取り付けタイプ（周囲条件） | DIN rail: TH 35 - 7.5 mm |
| 入力減衰aE、対称（一般） | typ. 0.3 dB (≤ 600 kHz / 150 Ω) |
| 1個あたりの重量（梱包を除く） | 20.000 g |
| ハウジング材質（周囲条件） | PBT |
| 応答時間 tA(ライン-ライン) (一般) | ≤ 1 ns |
| 被覆剥き長さ（保護回路） | 8 mm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接続方法（保護回路） | Push-in connection |
| パルスリセット時間（ライン間）（一般） | ≤ 30 ms |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 最大連続電圧UC（一般） | 30 V DC |
| 作用方向（周囲条件） | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| インパルス耐久性（ライン-ライン）（一般） | C1 - 500 V / 250 A |
| インパルス耐久性（線-アース間）（一般） | C2 - 10 kV / 5 kA |
| 規格・仕様（接続データ） | IEC 61643-21 2000 + corrigendum 2001 + A1:2008, modified + A2:2012 |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C |
| 動作有効電流 ICat UC (一般) | ≤ 1 µA |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| 導体断面積AWG（保護回路） | 24 ... 16 |
| 電圧保護レベルアップ（ライン間）（一般） | ≤ 50 V (C1 - 500 V / 250 A) |
| 電圧保護レベルアップ（ライン-アース間）（一般） | ≤ 1000 V (C2 - 10 kV / 5 kA) |
| 導体断面積（保護回路） | 0.2 mm² ... 1.5 mm² |
| 総放電電流 Itotal(8/20) µs (一般) | 10 kA |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積がフレキシブル（保護回路） | 0.2 mm² ... 1.5 mm² |
| 電圧保護レベル 垂直（線間）（一般） | ≤ 50 V (C1 - 1 kV/500 A) |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 公称放電電流 In(8/20) µs (線間) (一般) | 5 kA |
| カットオフ周波数 fg (3 dB)、150 オームシステムにおける対称 (一般) | typ. 2.4 MHz |
| 公称放電電流 In(8/20) µs (ライン-アース間) (一般) | 5 kA |
| パルス放電電流 Iimp(10/350) µs (ライン-アース間) (一般) | 0.5 kA |
| 導体断面積、フレキシブル、フェルール付き、プラスチックスリーブ付き（保護回路） | 0.2 mm² ... 1 mm² |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし（保護回路） | 0.2 mm² ... 1.5 mm² |
製品説明
Surge protection for a potential-free 2-wire signal circuit, e.g. current loop 0(4) ... 20 mA, suitable for HART.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Diagram
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
