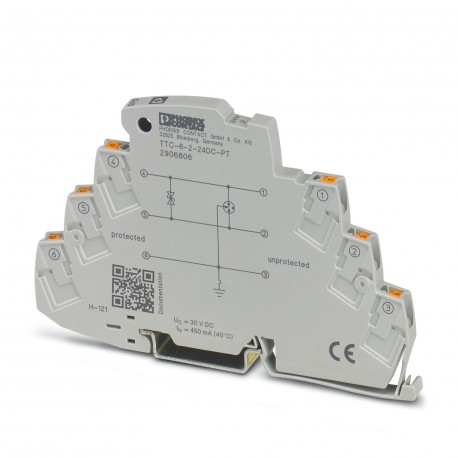

TTC-6-2-24DC-PT/50
TTC-6-2-24DC-PT/50 1106197 PHOENIX CONTACT Surge protection for resistance-dependent measuring signals.
$0.00米ドル
3504 在庫あり
主な仕様
:C2
注記:2000 + corrigendum 2001 + A1:2008, modified + A2:2012
タイプ:DIN rail module, one-piece
深さ:69.5 mm (incl. DIN rail 7.5 mm)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| C2 | |
| 注記 | 2000 + corrigendum 2001 + A1:2008, modified + A2:2012 |
| タイプ | DIN rail module, one-piece |
| 深さ | 69.5 mm (incl. DIN rail 7.5 mm) |
| 幅 | 6.2 mm +0.1 mm |
| 身長 | 105.8 mm |
| 高度 | ≤ 4000 m (amsl) |
| 製品タイプ | Surge protection for MCR technology |
| 取り付けタイプ | DIN rail: TH 35 - 7.5 mm |
| 定格電流 | 450 mA (80 °C) |
| 製品ファミリー | TERMITRAB complete |
| サイドパネルを開く | No |
| 記事の改訂 | 03 |
| ハウジング材質 | PBT |
| 汚染度 | 2 |
| 接続方法 | Push-in connection |
| 公称電圧UN | 24 V DC |
| 寸法図 | |
| 行動の方向 | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| 断熱材 | PBT |
| パスあたりの抵抗 | ≤ 100 mΩ |
| 保護の程度 | IP20 |
| 過電圧カテゴリー | III |
| 残留電流IPE | ≤ 1 µA |
| 容量（コア-アース） | typ. 2.2 nF |
| IEC試験分類 | C1 |
| 規格/仕様 | IEC 61643-21 |
| 入力減衰aE、sym。 | typ. 0.3 dB (≤ 300 kHz / 150 Ω) |
| 最大必要バックアップヒューズ | 500 mA (FF) |
| 導体断面積 AWG | 24 ... 12 |
| 応答時間 tA(ライン-ライン) | ≤ 1 ns |
| 応答時間 tA(ライン-アース) | ≤ 100 ns |
| 導体断面積は剛性 | 0.2 mm² ... 4 mm² |
| 最大連続電圧UC | 30 V DC |
| パルスリセット時間（ライン-アース間） | ≤ 1 s |
| インパルス耐久性（ライン-ライン） | C1 - 1 kV / 500 A |
| サージ保護障害メッセージ | none |
| 周囲温度（動作） | -40 °C ... 85 °C |
| インパルス耐久性（ライン-アース間） | C1 - 1 kV / 500 A |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 許容湿度（動作） | 5 % ... 95 % |
| 動作有効電流 ICat UC | ≤ 5 µA |
| UL 94準拠の難燃性評価 | V-0 |
| 電圧保護レベルアップ（ライン間） | ≤ 60 V (C1 - 1 kV / 500 A) |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| 電圧保護レベルアップ（ライン-アース間） | ≤ 650 V (C1 - 1 kV / 500 A) |
| 総放電電流 Itotal(8/20) µs | 10 kA |
| 電圧保護レベル 静的（ラインアース間） | ≤ 1.1 kV (C2 - 10 kV / 5 kA) |
| 最大総放電電流 Itotal max(8/20) µs | 20 kA (1x) |
| 公称放電電流 In(8/20) µs (線間) | 0.5 kA |
| カットオフ周波数 fg (3 dB)、150 Ωシステムにおける対称 | typ. 965 kHz |
| 公称放電電流 In(8/20) µs (ライン-グランド間) | 5 kA |
| パルス放電電流 Iimp(10/350) µs (ライン-アース間) | 0.5 kA |
製品説明
More details
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
