TTC-6-3-HF-12DC-PT/50

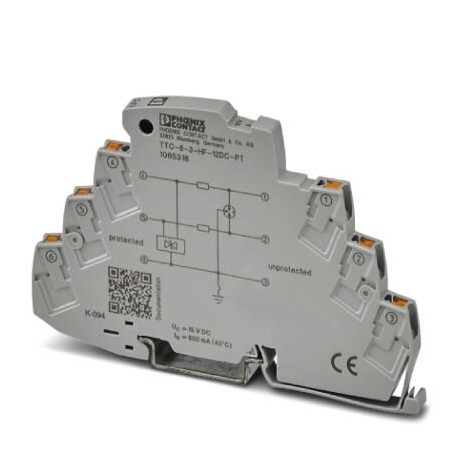

TTC-6-3-HF-12DC-PT/50 1106200 PHOENIX CONTACT Surge protection for three signal wires with common reference ..
$0.00米ドル
3714 在庫あり
主な仕様
GTIN:4055626996875
注文キー:1106200
（一般的な）:D1 - 500 A
（図面）:
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626996875 |
| 注文キー | 1106200 |
| （一般的な） | D1 - 500 A |
| （図面） | |
| 梱包単位 | 1 |
| 深さ（図面） | 69.5 mm (incl. DIN rail 7.5 mm) |
| 幅（図面） | 6.2 mm +0.1 mm |
| ETIM 5.0 (eCl@ss) | EC000943 |
| 高さ（図面） | 105.8 mm |
| （接続データ） | EN 61643-21 2001 + A1:2009 + A2:2013 |
| 図（図面） | |
| 関税番号 | 85363010 |
| 高度（寸法） | ≤ 4000 m (amsl (above mean sea level)) |
| 定格電流（一般） | 600 mA (40 °C) |
| タイプ（周囲条件） | DIN rail module, one-piece |
| 色（周囲条件） | traffic grey A RAL 7042 |
| 公称電圧 UN（一般） | 12 V DC |
| eCl@ss 8.0 (分類) | 27130807 |
| eCl@ss 9.0 (分類) | 27130807 |
| パスあたりの抵抗（一般） | 1.65 Ω ±20 % |
| 容量（ライン間）（一般） | typ. 32 pF |
| 残留電流IPE（一般） | ≤ 200 µA |
| 容量（線-アース間）（一般） | typ. 32 pF |
| 保護等級（寸法） | IP20 |
| IEC試験分類（一般） | C1 |
| 取り付けタイプ（周囲条件） | DIN rail: TH 35 - 7.5 mm |
| 入力減衰aE、対称（一般） | typ. 0.3 dB (≤ 8.7 MHz / 150 Ω) |
| 最大必要バックアップヒューズ（一般） | 630 mA (FF) |
| ハウジング材質（周囲条件） | PBT |
| 入力減衰aE、非対称（一般） | typ. 0.3 dB (≤ 10.5 MHz / 150 Ω) |
| 応答時間 tA(ライン-ライン) (一般) | ≤ 1 ns |
| パルスリセット時間（ライン間）（一般） | ≤ 30 ms |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 応答時間 tA(ライン-アース) (一般) | ≤ 1 ns |
| 最大連続電圧UC（一般） | 15 V DC |
| パルスリセット時間（ライン-アース間）（一般） | ≤ 30 ms |
| 作用方向（周囲条件） | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| インパルス耐久性（ライン-ライン）（一般） | C1 - 1 kV / 500 A |
| インパルス耐久性（線-アース間）（一般） | C1 - 1 kV / 500 A |
| 規格・仕様（接続データ） | IEC 61643-21 2000 + corrigendum 2001 + A1:2008, modified + A2:2012 |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C |
| ストリップ長さ（追加技術データ） | 8 mm |
| 接続方法（追加技術データ） | Push-in connection |
| 動作有効電流 ICat UC (一般) | ≤ 100 µA |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| 電圧保護レベルアップ（ライン間）（一般） | ≤ 45 V (C1 - 1 kV/500 A) |
| 電圧保護レベルアップ（ライン-アース間）（一般） | ≤ 50 V (C1 - 1 kV/500 A) |
| 総放電電流 Itotal(8/20) µs (一般) | 10 kA |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積 AWG (追加技術データ) | 24 ... 12 |
| 導体断面積（追加技術データ） | 0.2 mm² ... 4 mm² |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 導体断面積はフレキシブル（追加技術データ） | 0.2 mm² ... 2.5 mm² |
| 公称放電電流 In(8/20) µs (線間) (一般) | 5 kA |
| カットオフ周波数 fg (3 dB)、150 オームシステムにおける対称 (一般) | typ. 60 MHz |
| 公称放電電流 In(8/20) µs (ライン-アース間) (一般) | 5 kA |
| パルス放電電流 Iimp(10/350) µs (ライン-アース間) (一般) | 0.5 kA |
| カットオフ周波数 fg (3 dB)、非対称 (PE)、150 オームシステム (一般) | typ. 60 MHz |
| 最大総放電電流 Itotal max(8/20) µs (保護回路) | 20 kA (1x) |
