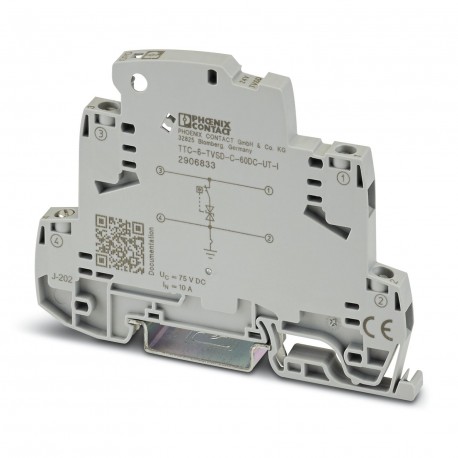

TTC-6-TVSD-C-60DC-UT-I
TTC-6-TVSD-C-60DC-UT-I 2906833 PHOENIX CONTACT Fine surge protection with integrated status indicator for a ..
$0.00米ドル
4607 在庫あり
主な仕様
:53 V AC
注記:2000 + corrigendum 2001 + A1:2008, modified + A2:2012
タイプ:DIN rail module, one-piece
色:gray (RAL 7042)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 53 V AC | |
| 注記 | 2000 + corrigendum 2001 + A1:2008, modified + A2:2012 |
| タイプ | DIN rail module, one-piece |
| 色 | gray (RAL 7042) |
| 深さ | 69.5 mm (incl. DIN rail 7.5 mm) |
| 幅 | 6.2 mm |
| 身長 | 92 mm |
| 高度 | ≤ 4000 m (amsl) |
| 製品タイプ | Surge protection for MCR technology |
| ねじ山 | M3 |
| 取り付けタイプ | DIN rail: 35 mm |
| 定格電流 | 10 A (60 °C) |
| 製品ファミリー | TERMITRAB complete |
| サイドパネルを開く | Yes |
| 記事の改訂 | 08 |
| ハウジング材質 | PBT |
| 汚染度 | 2 |
| 接続方法 | Screw connection |
| 締め付けトルク | 0.5 Nm ... 0.6 Nm |
| 公称電圧UN | 60 V DC |
| 寸法図 | |
| 行動の方向 | Line-Earth Ground |
| 断熱材 | PBT |
| パスあたりの抵抗 | ≤ 100 mΩ |
| 保護の程度 | IP20 (with end cover) |
| 過電圧カテゴリー | III |
| 残留電流IPE | ≤ 5 µA |
| 容量（コア-アース） | 0.6 nF |
| IEC試験分類 | C3 |
| 規格/仕様 | IEC 61643-21 |
| 導体断面積 AWG | 24 ... 12 |
| 入力減衰 aE、非対称。 | typ. 0.3 dB (≤ 1.2 MHz / 150 Ω) |
| 応答時間 tA(ライン-アース) | ≤ 1 ns |
| 導体断面積は剛性 | 0.2 mm² ... 4 mm² |
| 最大連続電圧UC | 75 V DC |
| サージ保護障害メッセージ | optical |
| 周囲温度（動作） | -40 °C ... 85 °C |
| インパルス耐久性（ライン-アース間） | C3 - 12 A |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 許容湿度（動作） | 5 % ... 95 % |
| 動作有効電流 ICat UC | ≤ 5 µA |
| UL 94準拠の難燃性評価 | V-0 |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| 電圧保護レベルアップ（ライン-アース間） | ≤ 110 V (C3 - 12 A) |
| 公称放電電流 In(8/20) µs (ライン-グランド間) | 60 A |
| カットオフ周波数 fg (3 dB)、非対称 (PE)、150 Ω システム | typ. 4 MHz |
製品説明
Fine surge protection with integrated status indication for a grounded signal conductor with reference potential.
