TW 50/ 3-CL 2BD:L1,L2,L3

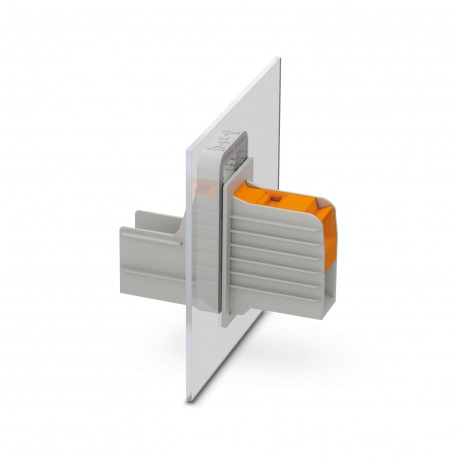

TW 50/ 3-CL 2BD:L1,L2,L3 1048129 PHOENIX CONTACT Bulkhead connector, number of poles: 3, width: 78 mm
$0.00米ドル
4615 在庫あり
主な仕様
:• Observe the technical data provided here and refer to the documents listed under “Downloads”. The download area contains important information, such as installation notes, technical drawings, and 3D data.
注記:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
ピッチ:20 mm
結果:Test passed
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| • Observe the technical data provided here and refer to the documents listed under “Downloads”. The download area contains important information, such as installation notes, technical drawings, and 3D data. | |
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| ピッチ | 20 mm |
| 結果 | Test passed |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 頻度 | 10 - 150 - 10 Hz |
| 幅 [w] | 78 mm |
| 高さ [h3] | 73.5 mm |
| 高さ [h4] | 58.16 mm |
| 長さ [l1] | 46 mm |
| 長さ [l2] | 56.1 mm |
| 安全に関する注意事項 | • Only electrically qualified personnel may install and operate the product.To recognize and prevent danger, the qualified personnel must be familiar with the basics of electrical engineering. |
| スイープ速度 | 1 octave/min |
| 温度 | 960 °C |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| 製品タイプ | Panel feed-through terminal block |
| 仕様 | IEC 60947-7-1:2009-04 |
| カラー（ハウジング） | gray (7042) |
| テストの指示 | X-, Y- and Z-axis |
| 記事の改訂 | 01 |
| コネクタシステム | TW 50 |
| 接触材料 | Cu alloy |
| 剥ぎ取り長さ | 20 mm (10 mm² ... 25 mm² = 18 mm, 35 mm² ... 50 mm² = 20 mm) |
| 露出時間 | 30 s |
| 接続方法 | T-LOX knee lever connection |
| 包装の種類 | packed in cardboard |
| 公称電流IN | 150 A |
| 公称電圧UN | 1000 V |
| 寸法図 | |
| 断熱材 | PA |
| ポジション数 | 3 |
| 潜在的な数 | 3 |
| 定格電圧（II/2） | 1000 V |
| 公称断面積 | 50 mm² |
| 接続数 | 6 |
| 定格電圧（III/2） | 1000 V |
| 定格電圧（III/3） | 1000 V |
| 軸ごとのテスト期間 | 2.5 h |
| 表面特性 | tin-plated |
| 絶縁材料グループ | I |
| IEC 60112に準拠したCTI | 600 |
| 定格サージ電圧（II/2） | 6 kV |
| 定格サージ電圧（III/2） | 8 kV |
| 定格サージ電圧（III/3） | 8 kV |
| 導体断面積は剛性 | 10 mm² ... 50 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| 定格絶縁電圧（II/2） | 1000 V |
| 導体断面積が柔軟 | 16 mm² ... 50 mm² |
| 定格絶縁電圧（III/2） | 1000 V |
| 定格絶縁電圧（III/3） | 1000 V |
| 最小沿面距離（II/2） | 5.5 mm |
| 要件温度上昇試験 | Increase in temperature ≤ 45 K |
| 最小沿面距離 (III/2) | 8 mm |
| 最小沿面距離 (III/3) | 12.5 mm |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 比較トラッキング指数（IEC 60112） | CTI 600 |
| 最小クリアランス値 - 非均質磁場（II/2） | 5.5 mm |
| 最小クリアランス値 - 非均質磁場（III/2） | 8 mm |
| 最小クリアランス値 - 非均質場（III/3） | 8 mm |
| 導体の接続方向とプラグイン方向 | 0 ° |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI | 850 |
| EN 60695-2-13に準拠したグローワイヤ着火温度GWIT | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度 | 125 °C |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き | 10 mm² ... 50 mm² |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし | 10 mm² ... 50 mm² |
| 導体断面積/導体タイプ/牽引力設定値/実効値 | 10 mm² / solid / > 90 N |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 6 mm² ... 16 mm² |
製品説明
Terminal block, connection type: T-LOX articulated lever connection, Terminal connection, number of poles: 3, load current: 150 A, cross-section: 10 mm² - 50 mm², conductor connection direction with r
