UCS 125-87-F-GD-RPI 7035

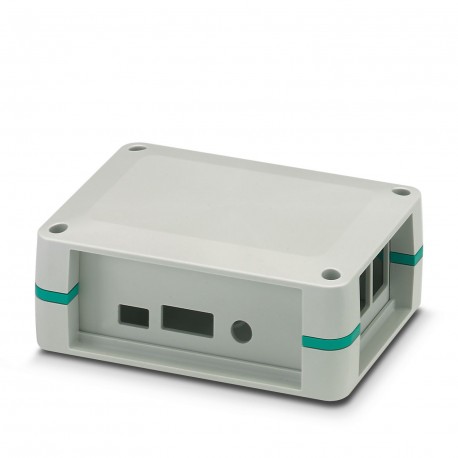

UCS 125-87-F-GD-RPI 7035 1019724 PHOENIX CONTACT Electronic housing
$0.00米ドル
3967 在庫あり
主な仕様
:Mounting the PCB: 0.4 - 0.5 Nm / 500 - 1000 rpm
タイプ:Flat design (GD), RPI
深さ:47 mm
力:20 N
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Mounting the PCB: 0.4 - 0.5 Nm / 500 - 1000 rpm | |
| タイプ | Flat design (GD), RPI |
| 深さ | 47 mm |
| 力 | 20 N |
| 幅 | 125 mm |
| 身長 | 87 mm |
| 結果 | Test passed |
| 振幅 | 0.15 mm (10 Hz ... 58.1 Hz) |
| 頻度 | 10 - 150 - 10 Hz |
| 寸法 | 100 mm x 62 mm (Maximum circuit board dimensions) |
| パルス形状 | Half-sine |
| スイープ速度 | 1 octave/min |
| 温度 | 850 °C |
| 加速度 | 2g (58.1 Hz ... 150 Hz) |
| 住宅タイプ | Universal housings |
| 製品タイプ | Complete housing |
| 組み立てノート | The housing can be opened a maximum of 10 times. |
| 取り付けタイプ | Screw mounting |
| PCBの厚さ | 0.8 mm ... 3 mm |
| 仕様 | IEC 60068-2-6:2007-12 |
| テスト期間 | 1 h |
| 落下の高さ | 50 cm |
| 住宅シリーズ | UCS |
| 製品ファミリー | UCS 125-87 |
| ショック持続時間 | 11 ms |
| カラー（ハウジング） | light gray (RAL 7035) |
| テストの指示 | X-, Y- and Z-axis |
| 記事の改訂 | 00 |
| ハウジング材質 | PC |
| 削減係数 | 1 |
| 露出時間 | 30 s |
| 取り付け位置 | vertical |
| 消費電力 | 9.7 W |
| 総PCB表面 | 6000 mm² |
| PCBマウントの種類 | Bolt mounting |
| 包装の種類 | Box packaging |
| 周囲温度 | 20 °C |
| 寸法図 | |
| 断熱材 | PC |
| PCBホルダーに関する注意事項 | This product is prepared for a printed-circuit board. Additional printed-circuit boards can be mounted using adhesive pads (accessories). |
| 申請に関する注意事項 | Attach the adhesive pads: Make sure that the surface of the housing is clean, dry, and free of grease. Temperature range: +18°C ... +30°C / Closing pressure force: 60 N / Closing pressure time: 3 s |
| PCBホルダーの数 | 1 |
| 達成すべき最大IPコード | IP20 |
| サポートされているフォームファクター | Raspberry Pi |
| 軸ごとのテスト期間 | 2.5 h |
| 表面特性 | untreated |
| 締め付けトルク/速度 | Screw connection between housing halves: 1.2 - 1.4 Nm / 500 - 1000 rpm |
| IEC 60112に準拠したCTI | 225 |
| 換気口あり | no |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 方向ごとの衝撃数 | 3 |
| 周囲温度（動作） | -40 °C ... 105 °C (depending on power dissipation) |
| 相対湿度（保管/輸送） | 80 % |
| 結果、保護等級、IPコード | IP20 |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 55 °C |
製品説明
Complete housing for printed circuit boards. It includes the halves of the case, side walls with holes for all relevant connections, adhesive brackets for fixing the Raspberry Pi model B2 and B3 compu
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
