UCS 125-87-F-GD-RPI 9005

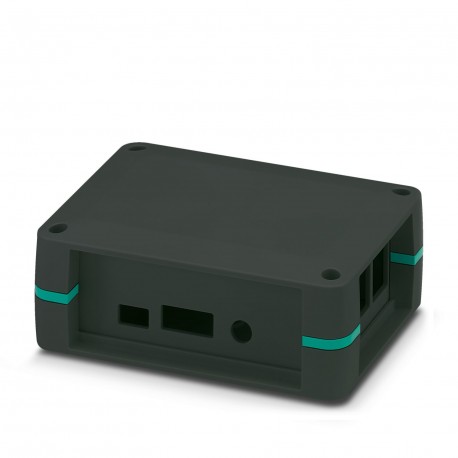

UCS 125-87-F-GD-RPI 9005 1019723 PHOENIX CONTACT Electronic housing
$0.00米ドル
4107 在庫あり
主な仕様
GTIN:4055626507446
注文キー:1019723
梱包単位:1 pc
力（ショック）:20 N
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626507446 |
| 注文キー | 1019723 |
| 梱包単位 | 1 pc |
| 力（ショック） | 20 N |
| 原産国 | DE (Germany) |
| 温度（衝撃） | 125 °C |
| 関税番号 | 85389099 |
| 仕様（ショック） | IEC 60695-10-2:2014-02 |
| テスト期間（ショック） | 1 h |
| （一般情報） | Mounting the PCB: Slotted Torx®(T7) |
| キャプション（アイテムのプロパティ） | Schematic representation – for additional information, see product range drawing in the Download Center |
| タイプ（主要商業データ） | flat |
| 削減係数（PCBデータ） | 1 |
| 実装位置（PCBデータ） | vertical |
| 消費電力（PCBデータ） | 9.7 W |
| パルス波形（振動試験） | Half-sine |
| 加速（振動試験） | 15g |
| 深さ [ d ] (アイテムのプロパティ) | 47 mm |
| 幅 [ w ] (アイテムプロパティ) | 145 mm |
| 周囲温度（PCBデータ） | 20 °C |
| 高さ [ h ] (アイテムのプロパティ) | 125 mm |
| 仕様（振動試験） | IEC 60068-2-27:2008-02 |
| ハウジング材質（寸法） | PC |
| 注文番号（主要商品データ） | 1019723 |
| 衝撃持続時間（振動試験） | 11 ms |
| 試験方法（振動試験） | X-, Y- and Z-axis (pos. and neg.) |
| 住宅タイプ（主要商業データ） | Universal housings |
| PCBの厚さ（周囲条件） | 0.8 mm ... 3 mm |
| 1個あたりの重量（梱包を除く） | 337.900 g |
| 色（RALに類似）（測定値） | black (9005) |
| 寸法図（アイテムプロパティ） | |
| 1パックあたりの個数（取り付け時の注意） | 1 |
| PCBマウントの種類（周囲条件） | Bolt mounting |
| PCBホルダーに関する注意事項（周囲条件） | This product is prepared for a printed-circuit board. Additional printed-circuit boards can be mounted using adhesive pads (accessories). |
| PCBホルダーの数（周囲条件） | 1 |
| ドライブフォームネジ頭（一般情報） | Screw connection between housing halves: Slotted Torx®(T10) |
| 名称梱包単位（取付上の注意） | Pcs. |
| 振幅（機械的強度/タンブリングバレル） | 0.15 mm (10 - 58.1 Hz) |
| 周波数（機械的強度/タンブリングバレル） | 10 - 150 - 10 Hz |
| 方向ごとの衝撃回数（振動試験） | 3 |
| 温度（耐熱性（ボールスラスト試験）） | 850 °C |
| スイープ速度（機械的強度/タンブリングバレル） | 1 octave/min |
| 加速（機械的強度/タンブリングバレル） | 2g (58.1 - 150 Hz) |
| 仕様（耐熱性（ボールスラスト試験）） | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| 仕様（機械的強度/タンブリングバレル） | IEC 60068-2-6:2007-12 |
| UL 94（測定）に準拠した難燃性評価 | V0 |
| 試験方法（機械的強度/タンブリングバレル） | X-, Y- and Z-axis |
| 暴露時間（熱安定性（ボールスラスト試験）） | 30 s |
| 周囲温度（組立）（材料仕様） | -5 °C ... 100 °C |
| 結果（火災リスク評価試験（グローワイヤー）） | Test passed |
| （筐体の保護等級（IPコード）） | Attach the adhesive pads: Make sure that the surface of the housing is clean, dry, and free of grease. Temperature range: +18°C ... +30°C / Closing pressure force: 60 N / Closing pressure time: 3 s |
| 周囲温度（動作）（材料仕様） | -40 °C ... 100 °C (depending on power dissipation) |
| 締め付けトルク/回転速度（一般情報） | Screw connection between housing halves: 1.2 Nm-1.4 Nm / 500 rpm-1000 rpm |
| 仕様（消費電力、60℃における単一ハウジング） | IEC 60068-2-31:2008-05 |
| 落下高さ（消費電力、単一ハウジング、60℃） | 50 cm |
| 軸ごとの試験時間（機械的強度/タンブリングバレル） | 2.5 h |
| 注記（筐体の保護等級（IPコード）） | The housing can be opened a maximum of 10 times. |
| 低減係数（消費電力、単一ハウジング、20°C） | 0.85 |
| UL 94準拠の難燃性評価（包装情報） | V0 |
| 取り付け位置（消費電力、単一ハウジング、20°C） | vertical |
| 消費電力（消費電力、単一ハウジング、20°C） | 8.3 W |
| 低減係数（消費電力、単一ハウジング、30℃） | 0.7 |
| 低減係数（消費電力、単一ハウジング、40℃） | 0.55 |
| 低減係数（消費電力、単一ハウジング、50℃） | 0.4 |
| 取り付け位置（消費電力、単一ハウジング、30℃） | vertical |
| 取り付け位置（消費電力、単一ハウジング、40℃） | vertical |
| 取り付け位置（消費電力、単一ハウジング、50℃） | vertical |
| 消費電力（消費電力、30℃における単一ハウジング） | 6.8 W |
| 消費電力（消費電力、40℃における単一ハウジング） | 5.4 W |
| 消費電力（消費電力、50℃における単一ハウジング） | 3.9 W |
| 相対湿度（保管・輸送）（材料仕様） | 80 % |
| 仕様（火災リスク評価試験（グローワイヤー）） | VW PV 3.10.7:2005-02 |
| 周囲温度（消費電力、単一ハウジング、20°C） | 30 °C |
| 周囲温度（消費電力、単一ハウジング、30℃） | 40 °C |
| 周囲温度（消費電力、単一ハウジング、40℃） | 50 °C |
| 周囲温度（消費電力、単一ハウジング50℃） | 60 °C |
| 周囲温度（保管・輸送）（材料仕様） | -40 °C ... 55 °C |
| 落下サイクル数（消費電力、60℃での単一ハウジング） | 50 |
| 仕様（塗料やワニスの塗布を妨げる物質の試験） | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
| 結果、保護等級、IPコード（塗料やワニスによるコーティングを妨げる物質の試験） | IP00 |
製品説明
Complete housing for printed circuit boards. It includes the case halves, side walls with holes for all relevant connections, adhesion domes for fixing the Raspberry Pi B2 and B3 computer, screws for
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
