UCS 145-125-H-GD 7035

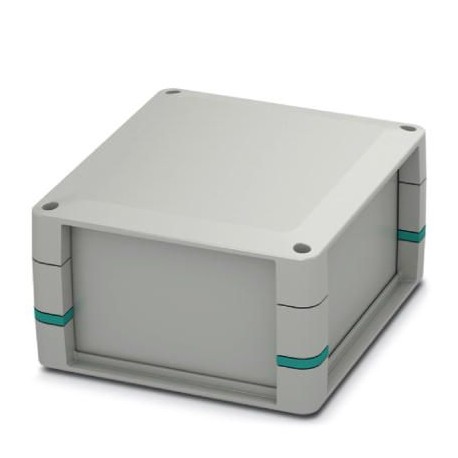

UCS 145-125-H-GD 7035 2203334 PHOENIX CONTACT Electronic housing
$0.00米ドル
4102 在庫あり
主な仕様
GTIN:4055626404462
注文キー:2203334
梱包単位:1 pc
力（ショック）:20 N
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626404462 |
| 注文キー | 2203334 |
| 梱包単位 | 1 pc |
| 力（ショック） | 20 N |
| 原産国 | DE (Germany) |
| 温度（衝撃） | 125 °C |
| 関税番号 | 85389099 |
| 仕様（ショック） | IEC 60695-10-2:2014-02 |
| テスト期間（ショック） | 1 h |
| （一般情報） | Mounting the PCB: Slotted Torx®(T7) |
| 色（RAL）（測定値） | light gray (7035) |
| タイプ（主要商業データ） | high |
| 削減係数（PCBデータ） | 1 |
| ディメンション（アイテムのプロパティ） | 120 mm x 100 mm (Maximum circuit board dimensions) |
| 実装位置（PCBデータ） | vertical |
| 消費電力（PCBデータ） | 13.5 W |
| パルス波形（振動試験） | Half-sine |
| 加速（振動試験） | 15g |
| 深さ [ d ] (アイテムのプロパティ) | 67 mm |
| 幅 [ w ] (アイテムプロパティ) | 145 mm |
| 周囲温度（PCBデータ） | 20 °C |
| 高さ [ h ] (アイテムのプロパティ) | 125 mm |
| 仕様（振動試験） | IEC 60068-2-27:2008-02 |
| ハウジング材質（寸法） | PC |
| 注文番号（主要商品データ） | 2203334 |
| 衝撃持続時間（振動試験） | 11 ms |
| 試験方法（振動試験） | X-, Y- and Z-axis (pos. and neg.) |
| 住宅タイプ（主要商業データ） | Universal housings |
| PCBの厚さ（周囲条件） | 0.8 mm ... 3 mm |
| 梱包形態（取付上の注意） | Box packaging |
| 1個あたりの重量（梱包を除く） | 446.000 g |
| 寸法図（アイテムプロパティ） | |
| 1パックあたりの個数（取り付け時の注意） | 1 |
| PCB総表面積（周囲条件） | 12000 mm² |
| PCBマウントの種類（周囲条件） | Bolt mounting |
| PCBホルダーに関する注意事項（周囲条件） | This product is prepared for a printed-circuit board. Additional printed-circuit boards can be mounted using adhesive pads (accessories). |
| PCBホルダーの数（周囲条件） | 1 |
| ドライブフォームネジ頭（一般情報） | Screw connection between housing halves: Slotted Torx®(T10) |
| 名称梱包単位（取付上の注意） | Pcs. |
| 振幅（機械的強度/タンブリングバレル） | 0.15 mm (10 - 58.1 Hz) |
| 周波数（機械的強度/タンブリングバレル） | 10 - 150 - 10 Hz |
| 方向ごとの衝撃回数（振動試験） | 3 |
| 温度（耐熱性（ボールスラスト試験）） | 850 °C |
| スイープ速度（機械的強度/タンブリングバレル） | 1 octave/min |
| 加速（機械的強度/タンブリングバレル） | 2g (58.1 - 150 Hz) |
| 仕様（耐熱性（ボールスラスト試験）） | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| 仕様（機械的強度/タンブリングバレル） | IEC 60068-2-6:2007-12 |
| UL 94（測定）に準拠した難燃性評価 | V0 |
| 試験方法（機械的強度/タンブリングバレル） | X-, Y- and Z-axis |
| 暴露時間（熱安定性（ボールスラスト試験）） | 30 s |
| 周囲温度（組立）（材料仕様） | -5 °C ... 100 °C |
| 結果（火災リスク評価試験（グローワイヤー）） | Test passed |
| （筐体の保護等級（IPコード）） | Attach the adhesive pads: Make sure that the surface of the housing is clean, dry, and free of grease. Temperature range: +18°C ... +30°C / Closing pressure force: 60 N / Closing pressure time: 3 s |
| 周囲温度（動作）（材料仕様） | -40 °C ... 100 °C (depending on power dissipation) |
| 締め付けトルク/回転速度（一般情報） | Screw connection between housing halves: 1.2 Nm-1.4 Nm / 500 rpm-1000 rpm |
| 仕様（消費電力、60℃における単一ハウジング） | IEC 60068-2-31:2008-05 |
| 落下高さ（消費電力、単一ハウジング、60℃） | 50 cm |
| 軸ごとの試験時間（機械的強度/タンブリングバレル） | 2.5 h |
| 注記（筐体の保護等級（IPコード）） | The housing can be opened a maximum of 10 times. |
| 低減係数（消費電力、単一ハウジング、20°C） | 0.84 |
| UL 94準拠の難燃性評価（包装情報） | V0 |
| 取り付け位置（消費電力、単一ハウジング、20°C） | vertical |
| 消費電力（消費電力、単一ハウジング、20°C） | 11.3 W |
| 低減係数（消費電力、単一ハウジング、30℃） | 0.66 |
| 低減係数（消費電力、単一ハウジング、40℃） | 0.54 |
| 低減係数（消費電力、単一ハウジング、50℃） | 0.4 |
| 取り付け位置（消費電力、単一ハウジング、30℃） | vertical |
| 取り付け位置（消費電力、単一ハウジング、40℃） | vertical |
| 取り付け位置（消費電力、単一ハウジング、50℃） | vertical |
| 消費電力（消費電力、30℃における単一ハウジング） | 9 W |
| 消費電力（消費電力、40℃における単一ハウジング） | 7.3 W |
| 消費電力（消費電力、50℃における単一ハウジング） | 5.5 W |
| 相対湿度（保管・輸送）（材料仕様） | 80 % |
| 仕様（火災リスク評価試験（グローワイヤー）） | VW PV 3.10.7:2005-02 |
| 周囲温度（消費電力、単一ハウジング、20°C） | 30 °C |
| 周囲温度（消費電力、単一ハウジング、30℃） | 40 °C |
| 周囲温度（消費電力、単一ハウジング、40℃） | 50 °C |
| 周囲温度（消費電力、単一ハウジング50℃） | 60 °C |
| 周囲温度（保管・輸送）（材料仕様） | -40 °C ... 55 °C |
| 落下サイクル数（消費電力、60℃での単一ハウジング） | 50 |
| 仕様（塗料やワニスの塗布を妨げる物質の試験） | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
| 結果、保護等級、IPコード（塗料やワニスによるコーティングを妨げる物質の試験） | IP40 |
製品説明
Complete housing for printed circuit boards, flexible positioning; includes the halves of the housing, closed side walls, adhesion domes for fixing the plate, screws for housing and fixing the plate;
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
